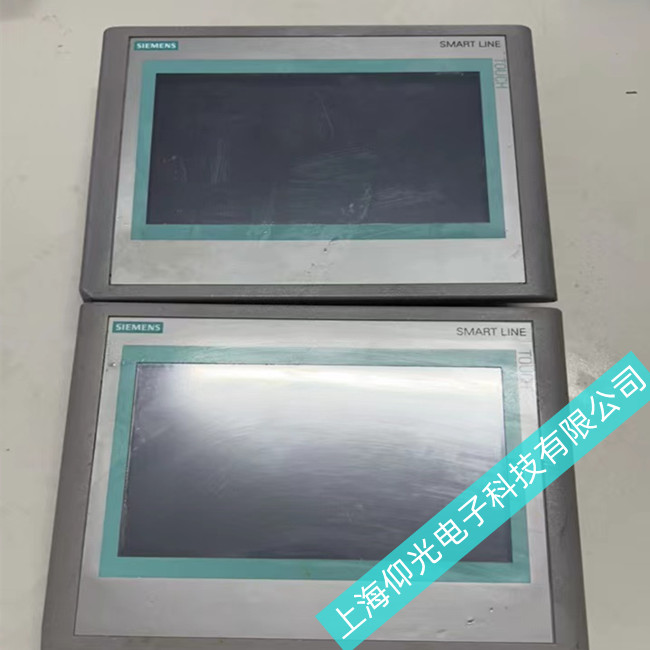

西門子觸摸屏花屏故障原因及處理方法
典型故障現象
彩色動態線條 / 隨畫面內容變化的花屏
可能的故障原因
1. 軟件/驅動問題：顯卡驅動不兼容、損壞或過時。
2. 信號干擾：主板到屏幕的LVDS信號線松動，受到外部電磁干擾（如變頻器、大電機）
處理建議
優先排查軟件：嘗試更新固件/OS，如果無效，再檢查并重新插拔LVDS排線
典型故障現象
固定位置線條 / 畫面靜止不變
可能的故障原因
1. 排線問題：連接屏幕與主板的LVDS排線松動、氧化或斷裂。
2. 硬件損壞：液晶面板或邏輯板控制芯片損壞
處理建議
偏硬件故障：先嘗試重新插拔排線；若無效，則很可能需要更換屏幕或維修邏輯板。
典型故障現象
畫面滿屏“雪花”、馬賽克或劇烈抖動
可能的故障原因
1. 信號源異常：輸入給觸摸屏的視頻信號本身就有問題。
2. 主板/邏輯板故障：主板上為屏幕提供信號的緩存芯片、邏輯板上的核心芯片損壞或虛焊
處理建議
涉及核心組件：建議切換信號源測試以排除外部設備問題，否則需送修專業人員處理。
系統化排查流程
如果無法直接判斷，可以按照下面的步驟從易到難進行排查：
基礎檢查與重啟
斷電重啟：斷開電源30秒以上再上電，先排除臨時的軟件故障。
檢查電源：用萬用表測量輸入電壓，確保在24V DC (±5%) 范圍內，即22.8V-25.2V。
檢查連接：重新插拔LVDS信號線，用橡皮擦清潔接口“金手指”后插緊。
軟件與固件修復
恢復出廠設置：進入系統設置執行恢復。注意：這將清除設備內的所有用戶程序和設置，操作前務必備份項目！
更新/重裝OS：若恢復出廠無效，使用 ProSave 工具進行OS更新；固件損壞的則需用ProSave重新燒錄。
硬件故障排查
強光照射：在暗處用強光手電照射屏幕，若能看到微弱圖像，說明顯示核心正常，故障點在背光系統。
檢查排線：斷電后打開后蓋，重新插拔連接主板和液晶屏的LVDS排線及觸摸排線。
檢查電容：目視檢查主板上是否有電容鼓包、漏液的跡象。
排除外部干擾：檢查設備附近是否有變頻器等干擾源，可嘗試將設備帶離現場供電測試
