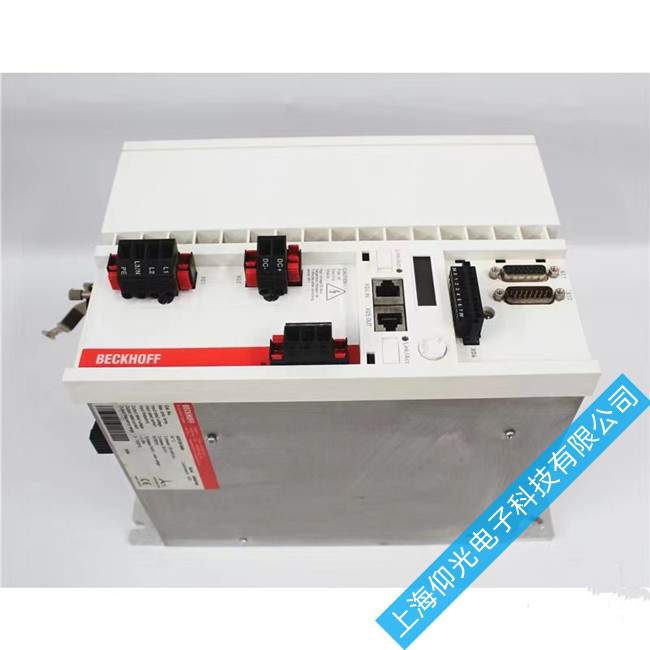

倍福伺服驅動器常見報警代碼與處理方法
電源與電壓類故障
E.01 / E.02 (或 F704/F705)：電源電壓過低/過高
常見原因與排查方法：電源電壓超出允許范圍（如220V系統允許波動±10%，超過198V-242V即可能報警）；輸入電源缺相；直流母線電容老化。建議檢查輸入電壓是否穩定，測量直流母線電壓是否正常（AX5000系列正常值約為540V±2%），并檢查制動電阻及回路。
FC03 / FC04：控制電壓欠壓
常見原因與排查方法：24V控制電源電壓過低或波動。檢查24V直流電源是否穩定及接線是否松動。
過流與短路類故障
ED00：驅動器功率單元硬件故障
常見原因與排查方法：驅動器內部IGBT等功率模塊損壞，屬高優先級保護報警。通常需要送修專業人員處理。
FC0B / FD04：電機過流或短路
常見原因與排查方法：電機繞組短路；電機動力線松動或破損。建議立即停機，使用萬用表測量電機各相繞組間及對地電阻是否正常，檢查動力電纜外觀和連接。
編碼器與反饋類故障
F2A0 / F720：Commutation error / 反饋初始化失敗
常見原因與排查方法：編碼器信號受干擾；編碼器電纜損壞或屏蔽接地不良；換向角校正錯誤；PID參數不合適。建議檢查編碼器線纜及屏蔽層接地，重新進行電機識別和換向角校準，調整速度環和位置環PID參數。
FD41 / FD4B：編碼器反饋異常或通信錯誤
常見原因與排查方法：編碼器線纜破損或接觸不良。檢查編碼器插頭、線纜，并確保使用高質量的雙絞屏蔽電纜。
通訊類故障
F100：EtherCAT通信錯誤
常見原因與排查方法：總線電纜損壞或接頭松動；網絡末端未啟用終端電阻（120Ω）；站地址沖突；電磁干擾。檢查EtherCAT電纜及接頭，確認終端電阻設置，掃描網絡拓?fù)錂z查地址，確保接地良好并遠離干擾源。
F19：內部通訊不良
常見原因與排查方法：強電磁干擾；驅動器內部灰塵過多。改善接地，清潔驅動器內部（注意防靜電）。
過熱類故障
ED42 / E.07：過熱 - 放大器 / 電機過熱保護
常見原因與排查方法：驅動器內部風扇損壞；散熱風道積塵；長期過載或環境溫度過高。檢查風扇是否運轉，清理散熱器灰塵，降低負載或改善通風散熱。
參數與運動控制類故障
F616：運動范圍受限
常見原因與排查方法：上位控制器下發的目標位置超出軟件或硬件限位；編碼器反饋異常。檢查TwinCAT中的限位參數（如P-0-0160）和硬件限位開關狀態，校準編碼器零點。
F11F：參數錯誤
常見原因與排查方法：驅動器固件版本與上位軟件不兼容，需要更新的參數化方式。建議更新驅動器固件，或使用兼容版本的配置軟件（如TcDriveManager）重新創建參數。
