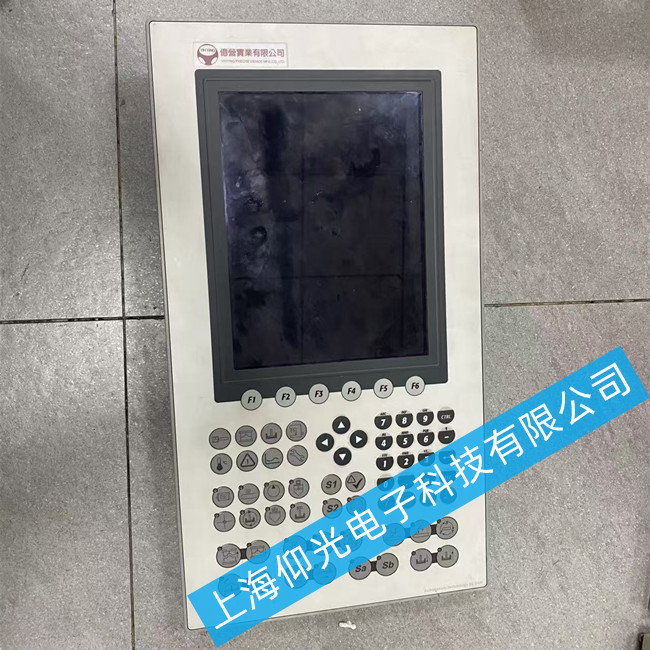

貝加萊操控顯示屏維修4PP065.1043-K0背光暗故障維修方法
貝加萊4PP065.1043-K0操控顯示屏背光暗故障，通常由背光模塊老化、驅動板供電異常或控制板信號輸出不穩定引起，可通過系統性排查快速定位并解決問題。
一、常見故障原因及處理方法
背光燈珠或LED條老化
表現：屏幕整體變暗，強光下仍可辨識內容，無局部黑斑。
原因：貝加萊顯示器背光半亮度壽命約70000小時，長期運行后LED衰減明顯。
處理建議：
拆機檢查背光模組，更換新型號高亮度LED燈條；
確保新燈條驅動電壓與原設計匹配，避免過壓損壞。
背光驅動板（高壓板）故障
表現：屏幕亮度不均、閃爍或完全無背光。
原因：驅動板上的電容鼓包、MOS管擊穿或變壓器損壞，導致輸出電壓不足。
處理建議：
使用萬用表測量驅動板輸出端電壓（通常為AC 600–1200V）；
更換損壞元件或直接替換整塊驅動板（型號需一致）。
控制板信號輸出異常
表現：背光時亮?xí)r暗，受溫度影響明顯。
原因：控制板上負責背光調光的PWM芯片或電解電容失效。
處理建議：
檢查控制板是否有鼓包電容或燒蝕痕跡；
補焊虛焊點，必要時更換控制板（建議保留原程序芯片）。
連接線路松動或氧化
表現：輕敲屏幕亮度短暫恢復，或開機初期較亮隨后變暗。
原因：LVDS排線或背光連接器接觸不良。
處理建議：
斷電后重新插拔并清潔接口；
使用酒精擦拭金手指，確保導通良好。
二、快速維修流程（3分鐘診斷法）
暗室觀察法
關閉環境光，斜視45°觀察屏幕：
若隱約可見圖像 → 背光系統故障（優先查驅動板與燈條）；
若完全無圖像 → 顯示驅動或主板問題。
外部供電檢測
測量電源端子輸入電壓是否為DC24V±5%（22.8–25.2V）；
檢查保險絲是否熔斷，電源板有無燒焦痕跡。
重啟與安全模式測試
斷電5分鐘放電后重啟，嘗試進入安全模式；
若亮度恢復正常 → 可能為軟件或驅動沖突，需固件重置。
專業維修邊界判斷
若以上步驟無效，可能為主板芯片（如電源管理IC）損壞，建議送修至專業機構進行芯片級修復。
貝加萊觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
