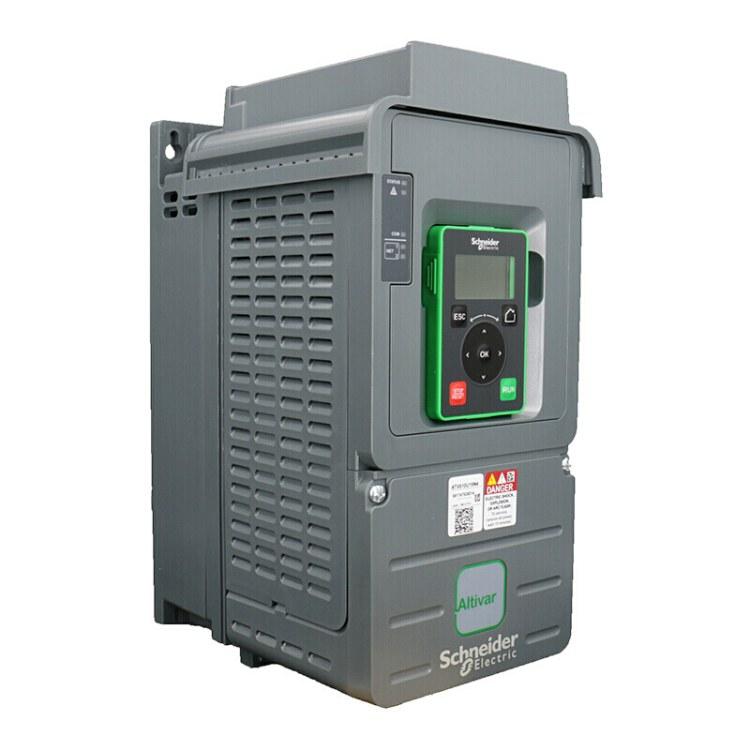

施耐德變頻器面板顯示 “NST” 并非故障代碼，而是代表 “自由停車” 狀態，意味著變頻器輸出級被鎖定，無法按啟動指令運行。這通常是由于外部控制信號、內部參數配置或硬件狀態與變頻器啟動邏輯沖突所致。本文將從故障點、誘因及維修流程三方面，系統解析該狀態的排查與修復方法。
一、核心故障點定位
導致變頻器進入 NST 狀態的原因主要集中在以下五方面：
控制信號與接線時序問題：兩線制控制模式下，上電前啟動端子已接通電源，導致變頻器未檢測到有效 “上升沿” 信號；三線制控制模式下，使能信號未接通。
功能配置與參數設置沖突：某個邏輯輸入端子被錯誤分配為 “自由停車” 功能并激活；限位開關功能被誤激活或外部限位開關異常觸發。
通訊控制問題：通過總線控制時，通訊主站未發送正確控制字，變頻器等待有效指令。
硬件或操作問題：面板 STOP 按鈕被按下或粘連；ATV61/ATV71 系列變頻器 PWR 輸入端子供電電壓低于 19Vdc。
內部硬件故障：整流模塊、逆變模塊或主控板出現隱性故障，導致變頻器在啟動時進入保護狀態。
二、故障原因分析
NST 狀態本質是啟動邏輯沖突，多由控制信號、參數配置、硬件狀態三方面因素導致：
控制信號異常：?jiǎn)?dòng)信號時序錯誤或使能信號缺失，導致變頻器無法識別有效啟動命令。
參數配置沖突：“自由停車” 或 “限位開關” 功能誤配置，阻止變頻器啟動。
硬件狀態問題：STOP 按鈕故障、輔助電源不穩定或內部硬件隱性故障。
三、施耐德變頻器分步維修流程
維修 NST 狀態需遵循 “從外到內，從軟件到硬件” 原則，精準排查修復：
確認 NST 狀態，區分故障與狀態：檢查是否有其他真實故障代碼（以 “F” 開頭），若只有 NST 則按以下步驟處理。
檢查控制模式與接線：確認變頻器處于 “端子控制” 還是 “通訊控制”；兩線制模式下，斷開啟動端子連接，上電后再手動接通啟動信號；三線制模式下，檢查使能端子是否有持續 24V 輸入。
檢查功能參數配置：進入I-O菜單，查看邏輯輸入分配參數，確認是否有誤配 “自由停車” 功能；進入FUN菜單，檢查 “限位開關” 功能是否誤激活。
檢查通訊控制（如適用）：監控 PLC 與變頻器通訊狀態，檢查 PLC 程序是否發送正確控制字。
檢查硬件與操作：檢查面板 STOP 按鈕是否正常彈起；測量 ATV61/71 系列 PWR 端子電壓是否穩定在 24Vdc 左右。
考慮內部故障：若以上步驟均無效，且變頻器啟動時表現異常，可能存在內部硬件故障，需聯系專業人員檢測。
結語
施耐德變頻器 NST 狀態本質是啟動邏輯沖突，維修核心在于排查控制信號時序、功能參數配置、硬件狀態三大環節。通過系統化排查，解決控制信號、參數配置和硬件狀態的沖突，可有效恢復變頻器正常運行。
