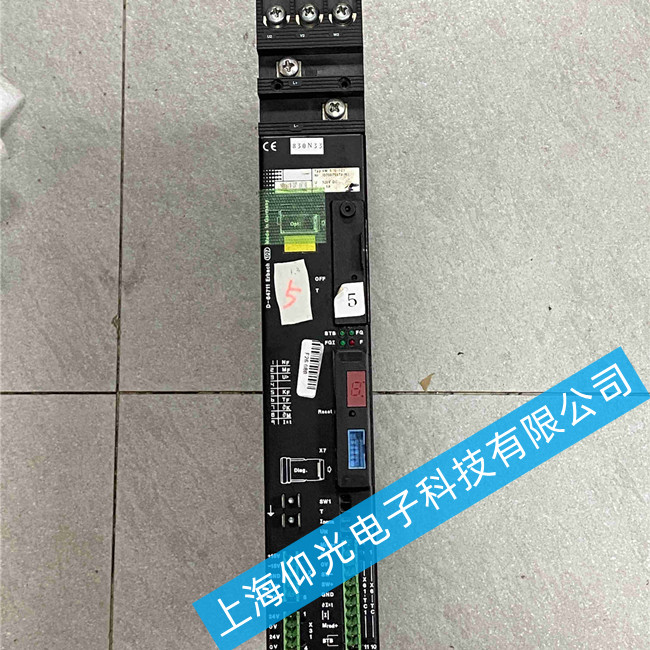

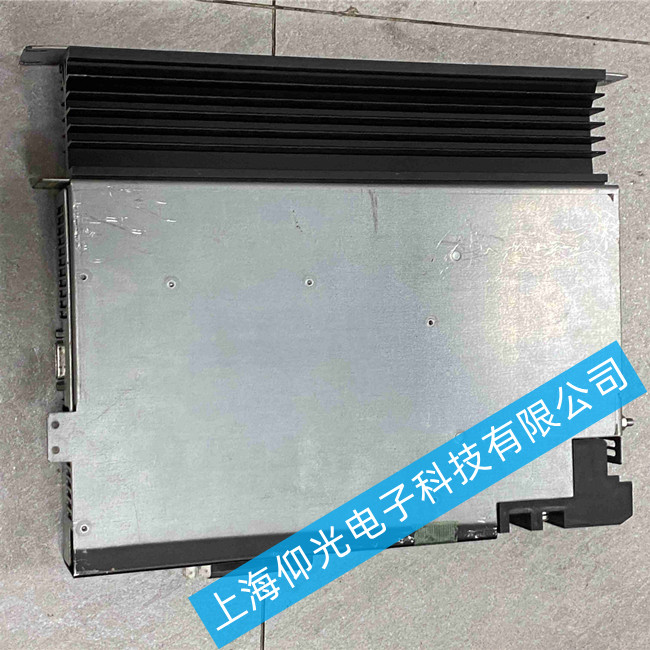

博世力士樂驅動器維修SM5/10-TC1報警故障維修
一、故障現象與代碼定義
當 SM5/10-TC1 驅動器數碼管顯示 TC1(或 H1 顯示器交替閃爍 TC1)時,表明驅動器進入了溫度監控報警狀態。該報警屬于硬件保護范疇,通常伴隨驅動器禁止啟動(無輸出)或急停。
TC1 報警的官方釋義:
故障類型:功率單元 IGBT 散熱器溫度過高,或溫度傳感器檢測電路異常。
觸發閾值:當內部測溫點的溫度值超過參數 P-0-0116(或類似溫度閾值參數)的設定范圍時觸發。
保護機制:立即封鎖 PWM 輸出,防止因過熱導致 IGBT 模塊燒毀。
二、故障根本原因分析
導致 TC1 報警的原因可分為外部環境因素、硬件損壞及參數設置三大類:
原因類別
具體表現
散熱系統異常
冷卻風扇停轉、濾網堵塞、散熱器積灰嚴重,導致散熱效率下降。
環境與負載
電柜環境溫度過高(>45℃);電機長時間過載運行,導致驅動器熱積累。
傳感器故障
內部熱敏電阻(NTC)開路/短路,或信號調理電路(運放/ADC)損壞,導致誤報。
功率器件老化
IGBT 模塊內阻增大,自身發熱量增加,實測溫度確實超標。
參數誤設
溫度報警閾值 P-0-0116設置過低,或冷卻風扇控制參數配置錯誤。
