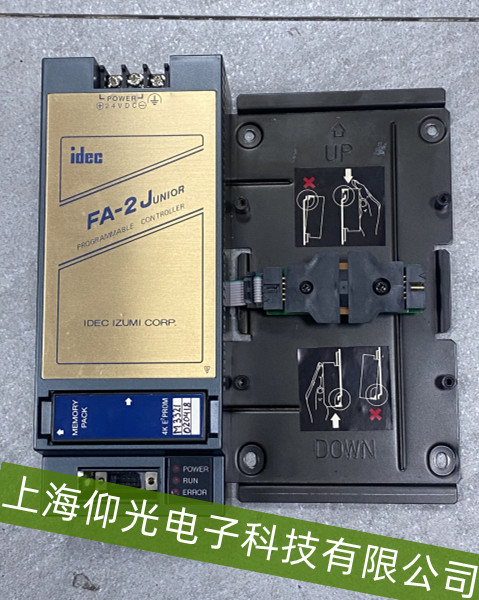

和泉IDEC控制器信號傳輸異常故障維修要點
一、基礎檢查：
物理連接排查
接線可靠性：檢查控制器信號輸入/輸出端子（如數字量I/O、模擬量端子）的接線是否松動、脫落或氧化（尤其頻繁插拔的接口易出現虛接）。重新壓緊端子螺絲，用砂紙輕擦氧化觸點。
線纜完整性：觀察信號線（如屏蔽雙絞線）是否有外皮破損、內部芯線斷裂（可用萬用表測量通斷性，正常阻值應接近0Ω）；屏蔽層是否單端可靠接地（避免多點接地引入干擾）。
電源與狀態指示
檢查控制器主電源（如24V DC或AC 220V）是否穩定（用萬用表測量電壓值，偏差需在±10%內），電源模塊故障可能導致信號處理電路供電不足。
觀察控制器面板指示燈（如RUN、ERR、COMM燈）：若通信異常燈（COMM）常亮或閃爍，可直接定位通信鏈路問題；若無任何指示燈響應，需優先排查電源。
二、硬件故障深度診斷
信號模塊與端口檢測
若特定通道信號異常（如某一路數字量輸入無響應），可能是對應信號模塊損壞（如光耦隔離器失效、芯片引腳虛焊）。可通過替換同型號模塊測試，或測量模塊輸入/輸出端口的電壓是否符合邏輯（如數字量高電平應為24V，低電平接近0V）。
檢查控制器內部通信總線（如CAN、Modbus總線）的終端電阻（通常為120Ω）是否正確接入（未接或阻值錯誤會導致通信丟包）。
抗干擾設計驗證
和泉控制器對電磁干擾敏感，若信號傳輸中頻繁出現誤碼（如模擬量波動大、數字量跳變），需檢查：
屏蔽線是否單端接地（避免形成地環路）；
控制器與強電設備（如變頻器、電機）是否距離過近（建議間隔≥30cm，或加裝金屬隔板）；
是否未使用信號隔離器（高干擾場景建議在輸入/輸出端增加隔離模塊）。
三、軟件與參數配置
通信參數與協議匹配
檢查控制器的通信參數（如波特率、數據位、停止位、校驗方式）是否與上位機/從站設備一致（例如RS485通信中，主從設備的波特率需相同，否則無法建立連接）。
確認通信協議（如Modbus RTU、IDEC專用協議）配置正確，地址分配無沖突（如多個從站設備地址重復會導致信號混亂）。
程序邏輯與濾波設置
若信號偶爾異常（如數字量輸入瞬間抖動），可能是控制器內部程序未做濾波處理（如未設置去抖時間）。通過編程軟件調整輸入濾波參數（如數字量輸入延遲時間≥10ms）。
模擬量信號異常（如數值漂移）時，檢查量程校準參數（如4-20mA對應0-100%的映射關系是否正確），必要時重新校準。
