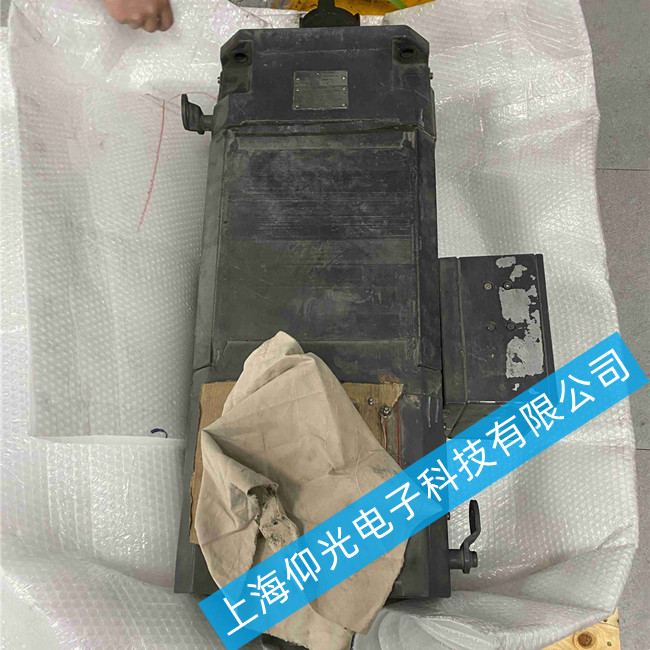

西門子伺服電機1GG6164-0JC46-6W5-Z接地故障維修指南
一、故障現象與診斷
西門子伺服電機型號1GG6164-0JC46-6W5-Z出現接地故障時，通常表現為以下幾種典型癥狀：
系統報警：驅動器顯示"F30005"或"F30011"等接地故障代碼
跳閘保護：設備運行中突然停機，斷路器或漏電保護器動作
絕緣異常：用兆歐表測量繞組對地絕緣電阻低于0.5MΩ（標準要求≥5MΩ）
運行異常：電機振動增大、溫升異常、伴有異響
二、故障原因分析
接地故障的根本原因是電機繞組絕緣層破損，導致導體與機殼（地）之間形成通路。具體誘因包括：
1. 機械損傷
軸承磨損導致轉子掃膛，刮傷定子繞組絕緣
安裝時敲擊或碰撞造成繞組損傷
長期振動導致絕緣層疲勞龜裂
2. 環境因素
潮濕、粉塵、油污等污染物侵入電機內部，腐蝕絕緣材料
高溫運行加速絕緣老化
化學腐蝕性氣體侵蝕
3. 電氣應力
過電壓沖擊（如雷擊、變頻器輸出尖峰電壓）
長期過載運行導致溫升過高
絕緣材料本身存在缺陷或老化
4. 維護不當
長期未進行絕緣檢測
清潔維護不到位，積塵嚴重
三、維修流程與操作步驟
第一步：安全準備
切斷電源并懸掛"禁止合閘"警示牌
使用萬用表確認電機端子無電壓
對地放電（特別是變頻器驅動場合）
第二步：故障定位
外觀檢查：拆開電機端蓋，觀察繞組表面有無明顯燒灼、破損痕跡
兆歐表檢測：
測量U、V、W三相繞組對地絕緣電阻
若某相絕緣電阻異常，可拆開星形或三角形連接點，分別測量各相
耐壓測試：使用耐壓測試儀施加500V或1000V電壓（根據電機額定電壓），查找擊穿點
第三步：故障點處理
根據故障位置不同，維修方法有所差異：
情況一：端部繞組損傷
若損傷在繞組端部且范圍較小，可進行局部修復
清理燒灼部位，用絕緣漆或環氧樹脂填補
重新包扎絕緣材料（云母帶、DMD絕緣紙）
浸漆烘干處理
情況二：槽內繞組故障
若故障點在槽內，通常需要更換整相繞組
拆除舊繞組，記錄原始數據（線徑、匝數、跨距等）
重新繞制、嵌線、整形
浸漆烘干（需真空浸漆設備）
情況三：引線或連接點故障
檢查引出線絕緣是否破損
更換損壞的引線或連接端子
重新做好絕緣處理
第四步：修復后檢測
絕緣電阻測試：各相對地絕緣電阻應≥5MΩ（冷態）
耐壓測試：按標準施加試驗電壓（通常為2倍額定電壓+1000V，持續1分鐘），無擊穿、閃絡
直流電阻測試：三相繞組直流電阻平衡度偏差≤2%
空載測試：通電試運行，測量空載電流、振動、溫升
第五步：裝配與試機
清理電機內部，更換軸承（建議）
安裝端蓋、風扇等附件
連接負載，進行帶載試運行
監測運行參數（電流、溫度、振動）是否正常
