北爾E300 “LoadLim鍵失靈”故障排查及維修技巧

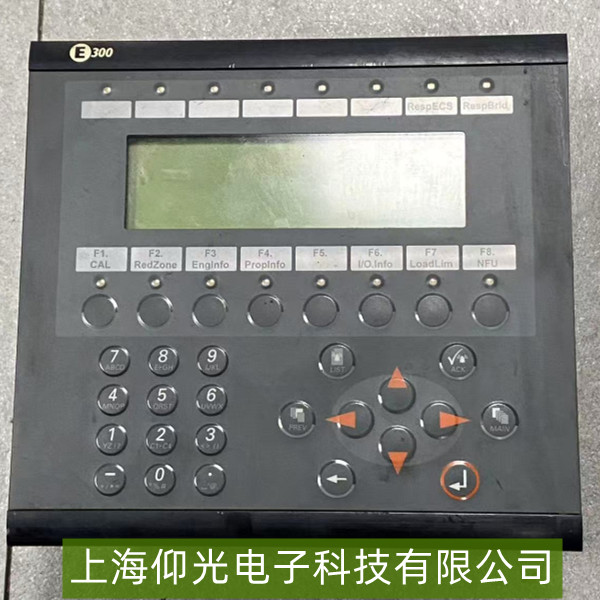

北爾E300操作面板是工業自動化設備（如HMI人機界面）的核心交互部件，“LoadLim鍵”（通常為負載限制或功能限定鍵）失靈會直接影響操作人員對設備運行參數的調整，甚至引發安全隱患。該故障可能由按鍵硬件損壞、電路接觸不良、控制程序異�；蛑靼骞收蠈е�，需系統性排查。以下是具體維修技巧：
一、基礎排查：外觀與基礎功能驗證
1. 檢查按鍵物理狀態
目視觀察：查看LoadLim鍵表面是否有裂紋、磨損或異物（如油污、灰塵）堵塞，按鍵帽是否松動或脫落。若表面臟污，可用軟毛刷或無水酒精輕輕擦拭；若按鍵卡滯（按下后無法回彈），需檢查內部彈簧或支撐結構是否變形。
觸感測試：正常按鍵按下時應有清晰的“段落感”和輕微阻力，若按鍵無阻力（如彈簧失效）或按下后完全無反應（如觸點未接觸），則硬件可能損壞。
2. 驗證其他按鍵功能
測試面板上其他按鍵（如方向鍵、確認鍵）是否正�！魞HLoadLim鍵失靈，問題集中于該按鍵本身或其對應電路；若多個按鍵同時失效，則可能是主板I/O接口或公共電路（如背光/供電線路）故障。
二、硬件電路排查：聚焦按鍵連接與觸點
1. 檢查按鍵連接排線
北爾E300的按鍵通常通過柔性排線（FPC）與主板連接。斷開面板電源，打開操作面板后蓋，找到LoadLim鍵對應的排線接口（參考面板維修手冊定位），檢查排線是否松動、脫落或彎折（尤其是頻繁插拔的位置）。重新插拔排線確保牢固，若排線有破損（如斷裂、銅箔翹起），需更換同規格排線。
2. 檢測按鍵觸點通斷
LoadLim鍵本質是一個“開關”——按下時觸點閉合導通，松開時斷開。用萬用表電阻檔（×1Ω檔）測量按鍵兩端的觸點：
常態（未按下）：電阻應為無窮大（斷開狀態）；
按下時：電阻應接近0Ω（導通狀態）。
若常態下電阻不為無窮大（短路）或按下時電阻仍為無窮大（斷路），則按鍵內部觸點氧化、臟污或機械結構損壞（如觸片變形），需清潔觸點（用電子清潔劑擦拭）或更換按鍵組件。
三、主板與控制程序排查
1. 檢查主板I/O接口
若按鍵觸點正常但失靈，可能是主板對應的輸入引腳故障（如芯片引腳虛焊、短路）。用萬用表測量主板I/O接口中LoadLim鍵對應引腳的電壓（參考面板電路圖）：
未按下時，引腳應為高電平（如3.3V/5V）；按下時，引腳應變?yōu)榈碗娖剑ń咏?V）。
若電壓無變化，可能是主板電路損壞（如電阻、電容失效）或控制芯片（如MCU）引腳故障，需專業維修或更換主板。
2. 排除程序或配置異常
部分情況下，LoadLim鍵失靈可能是HMI程序中該按鍵功能被誤刪除、屏蔽，或參數配置錯誤（如按鍵映射錯誤）。通過北爾E300編程軟件（如Panel Builder）連接面板，檢查程序中LoadLim鍵的功能定義（如是否綁定到“負載限制設置”功能），并重新下載程序（需備份原程序）。
