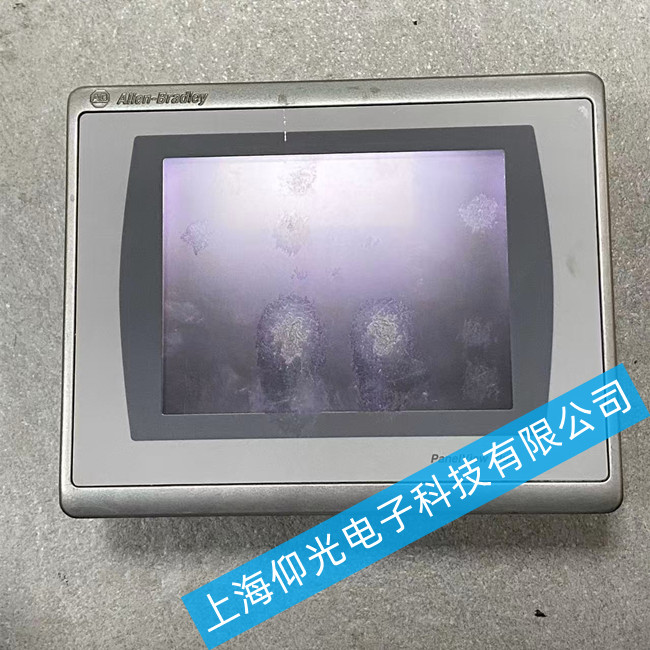

AB觸摸屏維修2711P-T7C22D9P花屏故障維修
一、花屏故障現象與原因分析
AB觸摸屏2711P-T7C22D9P出現花屏故障時，屏幕會顯示圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾圖案。這種故障說明電源供電處理電路和高壓板電路基本正常，故障部位主要鎖定在液晶屏及邏輯控制板這兩部分。
常見花屏現象分類：
用戶菜單正常，僅圖像花屏：故障點在主板及scaler處理芯片電路，需補焊芯片
不定時花屏，夾雜細小彩點：LVDS插線接觸不良導致
反復上電后花屏條紋色彩有變化：邏輯板存在問題
反復上電后花屏條紋色彩無變化：屏本身損壞可能性大
圖像有干擾，字符上也有干擾：邏輯板、屏信號連線或數字板信號輸出電路故障
二、維修步驟與方法
第一步：初步檢查與故障定位
電源檢查：確保電源供應穩定，電源線連接牢固，檢查電源適配器是否正常工作
硬件連接檢查：檢查觸摸屏與計算機或其他設備之間的連接線是否牢固，檢查內部硬件連接如觸摸屏控制卡、電源模塊等是否插好
散熱檢查：確保散熱系統正常工作，清理散熱孔和風扇，避免設備過熱
第二步：邏輯控制板檢測
交叉測試：將故障觸摸屏的控制板裝到正常設備上試機，如果同樣出現花屏，證明故障由邏輯控制板導致
目視檢查：拆開邏輯控制板，仔細觀察印制線是否有霉斷、銹蝕情況
元件檢測：用萬用表檢測邏輯控制板中信號處理電路的元件，重點檢查貼片電容的正反向電阻
AB觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
