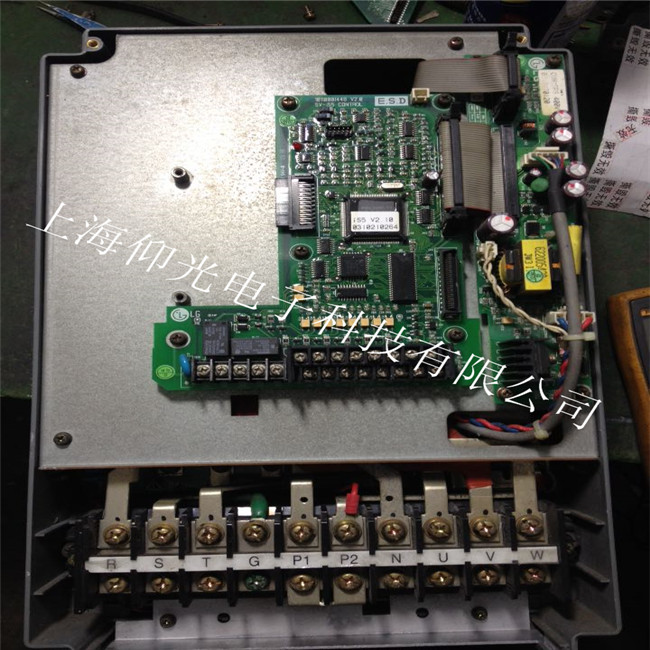

LG is5變頻器常見故障維修
1、OC故障
和其他變頻器一樣，過流報警也是LG變頻器的一個常見故障，排除加減速時間等參數設置的原因外，在硬件上主要有以下可能性：大功率模塊的損壞可能引起OC報警，小功率經濟型的變頻器使用的是TYCO公司PIM的模塊，通用型的中等功率的變頻器則使用了富士公司生產的PIM模塊和三菱公司的IGBT模塊，大功率變頻器則使用了西門子公司的IGBT模塊。
大功率模塊的損壞主要可能有以下幾種原因造成：
(1)輸出負載發生短路缺相；
(2)負載過大，大電流持續出現；
(3)負載波動很大，導致浪涌電流過大，都可能引起OC報警，損壞功率模塊。
2、HW故障
此故障可能是LG-IG5系列變頻器特有的一個故障，主要引起原因有以下幾種可能性：
(1)散熱風扇的損壞。由于使用環境等原因而導致風扇軸承摩擦力過大，引起風扇負載偏大而顯示HW故障；
(2)功率模塊內置的溫度檢測電路損壞也會引起HW故障；
(3)此外主板故障也輕易引起HW故障。
3、Groundfault故障
接地故障也是我們平時會碰到的故障，在排除電機接地存在問題的原因外，可能發生故障的部分就是霍耳傳感器了，霍爾傳感器由于受溫度，濕度等環境因數的影響，工作點很輕易發生飄移，導致GF報警。
4、無顯示故障
無顯示故障通常是由開關電源的損壞而引起。與普通自激或他激式開關電源不同的是LG變頻器使用了一個叫做TL431的可控穩壓器件來調整開關管的占空比，從而達到穩定輸出電壓的目的。當有負載短路時常會導致開關電源封鎖輸出，面板無顯示。
與其他變頻器一樣，像LV、OV故障，驅動電路損壞故障在LG變頻器上也會碰到. 11kw~22kw出現LV.OV故障多數是長條板的問題。
5、FU故障
LG-IS5以及IH系列變頻器都是帶有快速熔斷器檢測的，由于快速熔斷器的分斷能力能夠達到5個ms左右。所以當有大電流經過變頻器內部時，快速熔斷器就能動作，從而保護大功率模塊。但由于快速熔斷器的損壞，也就引起了FU故障的出現。更換快速熔斷器。但是這個故障出現后模塊也可能損壞了
LG is5變頻器常見故障檢測方法
1、電流信號檢測電路
1）模擬信號放大電路
U12、U13（TL084C 四運放IC）內部部分電路，對電流互感器輸出的電流信號進行初步（反相）放大后，經過電平位移，處理為MCU可以接受的電壓信號，送入MCU的79、80、81引腳。這是三路模擬電壓信號。
2）電流信號基準電路
由MCU的86腳（或為+5V供電引腳）的+5V，經U14反相處理為-9.7V的電流準電壓，再送入U12、U13組成的反相器（與輸入信號構成加法器）電路，經衰減形成2.4V的電流基準（表征為零電流水平）信號，輸入MCU。
3）過載/接地故障信號形成電路
電流互感器輸出的采樣電流信號，經第一級放大后，同時輸入由D5~D7組成三相全波整流電路，得到IUVW全電流信號，經U14進一步處理為“單向電流信號”，送入后級窗口電壓比較器電路，過載發生時，據運行狀態的不同，報出過載或接地故障。
2、直流電壓信號檢測電路
1）從開關變壓器的-15V工作繞組，反向整流取出開關管飽和期間（相關于一次高壓繞組接入DC530V）產生的感生電壓（象征著DC530V的高低），由R46、R45分壓衰減為3.9V采樣信號，經U13電壓跟隨器處理后，輸入至MCU的83腳。此為一路模擬電壓信號，用于直流回路電壓顯示。
2）D19整流輸出的電壓檢測信號，同時與ZD3構成的基準電壓信號相比較，當大于基準電壓時，光耦PC8導通，將過電壓信號故障信號輸入MCU的55腳。
3、模擬溫度檢測信號
模塊溫度變化由2k熱敏電阻取出，與R27、R61分壓后，由U13電壓跟隨后，輸入至MCU的83腳。
4、熔斷器狀態檢測電路
在熔斷器完好時，光耦PC6的輸入端電壓為0V，不能形成輸入側發光二極管的電流通路。當熔斷器熔斷后，F(xiàn)USE1兩端出現巨大的電壓差，經R30限流，光耦PC6輸出端4腳由+5V變?yōu)?V，將熔斷器的故障信號，輸入至MCU的75腳。
同時，以上各路故障信號（熔斷器故障信號除外），同時還輸入F21（全稱為SN74F21）與門電路，處理后，送入MCU的52腳。
