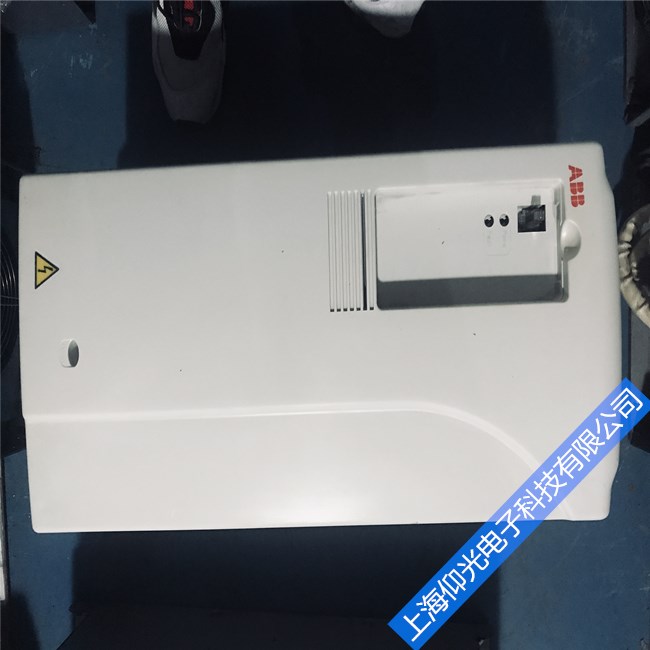

ABB變頻器過流的故障原因
1.突然的負載變化或堵轉
檢查負載、電機電流和系統的機械部分。
2.閉合輸出接觸器
如果使用了輸出接觸器，則應先停止變頻器的調制，再斷開接觸器。
注意：SCALAR 模式下無此限制。
3.電機的速 度或轉矩振蕩
①由速度給定引起：檢查速度給定值是否振蕩；
②由轉矩給定引起：檢查轉矩給定是否振蕩；
③由速度響應的過補償引起：檢查速度調節器的參數設定；(在某些情況下，自整定不一定能帶來令人滿意的結果)
④由過高的反饋濾波時間引起；
⑤由錯誤的脈沖編碼器值引起：檢查脈沖編碼器的波形并且檢查脈沖數；
⑥由電機模型引起：從電機銘牌獲得正確的電機數據并且對照99組參數。
4.輸出短路：損壞的電機電纜或電機
①檢查電機和電機電纜的絕緣；
②分?jǐn)嚯姍C(jī)電纜與變頻器的連接，在標量模式下運行變頻器，如果變頻器不跳閘，則說明變頻器是好的。
8.錯誤的電機和傳動選型
①檢查電機額定電流值是否位于；[注意DTC模式下1/6~ 2;標量模式下0~2]
②檢查輸出電流、轉矩和極限字。
ABB變頻器常見故障代碼維修和解析
ABB變頻器故障代碼:0001
原因：輸出電流超過了跳閘值
措施：檢查電機負載。
檢查加速時間
檢查電機和電機電纜(包括相序)。
檢查周圍環境條件。如果安裝地點的環境溫度超過40°C，那么變頻器必須降容使用。
ABB變頻器故障代碼:0002
原因：中間電流直流電壓過高。200 V變頻器中間電路直流電壓的跳閘值是 420 V， 400 V 變頻器中間電路直流電壓的跳閘值是840V 。
措施：檢查過電壓控制器
檢查輸入電源的穩態和瞬態電壓。
檢查制動斬波器和制動電阻( 如有)。如果使用了制動斬波器和制動電阻，必須禁止中間電路直流過電壓控制功能。
檢查減速時間
對變頻器進行改造，增加制動斬波器和制動電阻。
ABB變頻器故障代碼：0003
原因：變頻器 IGBT 溫度過高。跳閘值是135°C。
措施：檢查周圍環境條件。
檢查冷卻空氣流量冷卻風機。
檢查電機功率和變頻器功率。
ABB變頻器故障代碼:0004
原因：電機電纜或者電機短路
措施：檢查電機和電機電纜
ABB變頻器故障代碼:0006
原因：由于電源缺相、熔斷器燒損、整流橋內部故障或者電源電壓太低，造成中間電路直流電壓太低。200 V 變頻器中間電路直流電壓欠壓跳閘值是162 V， 400 V 變頻器中間電路直流電壓欠壓跳閘措施：值是308 V。
檢查欠壓控制器 。
檢查電源和熔斷器。
ABB變頻器故障代碼:0007
原因：模擬輸入 AI1 低于由參數3021，AI1 FAULT LIMIT 定義的限值。
措施：檢查故障功能的參數設置。
檢查模擬控制信號電壓等級是否正確。
檢查接線。
ABB變頻器故障代碼:0008
原因：模擬輸入 AI2 低于由參數3022。AI2 FAULT LIMIT 定義的限值。
措施：檢查故障功能的參數設置。
檢查模擬控制信號電壓等級是否正確。
檢查接線。
ABB變頻器故障代碼:0009
原因：1、電機過溫，原因可能是過載、電機功率太小、冷卻不足或者起動數據錯誤。2、電機溫度測量值已經超過了由參數3504 FAULT LIMIT 定義的故障限值。
原因1解決方法：檢查電機額定參數、負載和冷卻。
檢查起動數據。
檢查故障功能參數設置。不銹鋼門
原因2解決方法：
檢查故障限值。
檢查通過參數(3501 SENSOR TYPE) 設置的傳感器的型號。
讓電機冷卻。保證電機冷卻系統正常：檢查冷卻風機、清潔冷卻表面等。
ABB變頻器故障代碼:0010
原因：被選為有效控制地的控制盤中止通訊。
措施：檢查控制盤連接。
檢查故障功能的參數設置。
檢查控制盤連接器。
更換安裝板上的控制盤。
如果變頻器處于外部控制模式 (REM) ，并且變頻器被設置為通過控制盤接收起動/ 停止、方向命令或者給定值，那么：
檢查參數組 10 START/STOP/DIR 和 11 REFERENCE SELECT ( 給定選擇) 的設置。
