丹佛斯變頻器VLT5000的常見故障維修
vlt5000系列變頻器在運行中常見的故障有：多種故障錯亂出現（報警5、6、7、8）接地故障（報警14）、電機uvw相丟失（報警31.32.33）、通訊故障等。
1 開關電源損壞 這是眾多變頻器常發生的故障，通常是由于開關電源的元器件損壞或負載發生短路造成的，丹佛斯變頻器采用了新型脈寬集成控制器uc2844來調整開關電源的輸出，同時uc2844還帶有電流檢測，電壓反饋等功能。當發生無顯示， 控制端子無電壓，24v風扇不運轉等現象時我們首先應該考慮開關電源是否損壞（一般為uc2844或電阻損壞）。如果不能判斷是否電源故障，可以外接24v電源進行測試，測試結果一切正常可以判定為電源故障。
2 丹佛斯5011變頻器的液晶顯示屏上顯示字母“14”報警 變頻器液晶顯示屏上出現“alarm 14”報警，變頻器不能工作，重新送電后按reset鍵能復位，再啟動時再次報警，查操作手冊為接地報警，檢查電機和相關電纜并無接地故障,也就是說故障在變頻器。分析電路導致接地報警的原因?yàn)榛魻杺鞲衅鬏敵鲭妷盒盘?hào)到電流取樣板再送到運算放大器進行比較，結果數值過大，查檢測部分霍爾傳感器正常， 檢測對陶瓷基薄膜集成電阻r501時測其中的一路阻值因腐蝕已變無窮大致使接地不良，造成信號過強，引起報警，無原件更換，在上面焊同阻值大功率貼片電阻，重新啟動后運行正常。接地故障是平時經常遇到的故障，在排除電機接地存在問題的原因外，最可能發生故障的部分就是霍爾傳感器和信號傳輸電阻，由于它們受溫度、濕度、腐蝕氣體等環境因素的影響較大，工作點很容易發生飄移，導致接地報警。
圖2 陶瓷基薄膜集成電阻r501故障 3 丹佛斯5016變頻器“alarm 13”過流報警 變頻器液晶顯示屏上出現“alarm 13”報警，并能手動復位，不升速時正常，加速時就報警，重新送電，沒有聽到內部繼電器吸合的聲音， 懷疑為充電電阻r401并聯的接觸器km1短路導致電流過大引起，用萬用表測km1線圈兩端電壓正常，停電測線圈直流電阻，為無窮大，換新線圈后上電試車，一切正常。

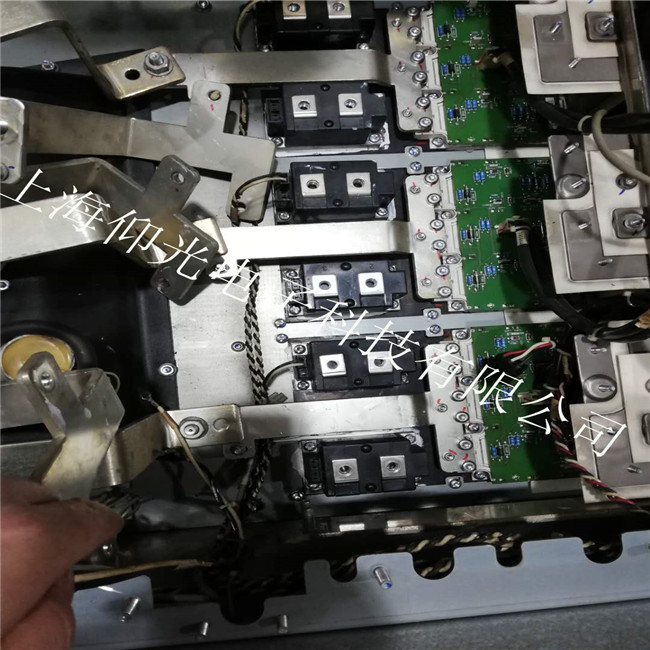

圖3 接觸器km1短路導致電流過大 過流原因： （1）重新啟動時，一升速就跳閘。這是過電流十分嚴重的現象。主要原因有：接觸器開路，負載過重，機械部分故障；逆變模塊損壞；電動機的轉矩過小等。 （2）通電后立即報警，這種現象一般不能復位。主要原因有：模塊損壞、驅動電路損壞、電流檢測電路損壞。 4丹佛斯5006變頻器“alarm 8”低壓報警 變頻器液晶顯示屏上出現“alarm 8”報警不能復位，經查線排端子104（1）為電壓檢測點，信號經ic403輸送給控制板，并在內部與參數設定電壓做比較，如果低與參數下限，變頻器就會停車并報警顯示故障（見圖4），測104（11）點無電壓， 正常為2.3v說明故障點在前面，測ic403（3）腳無電壓，測d1負極無直流電壓，測變壓器有交流輸出，可以判斷為4r7電阻損壞，換電阻后通電，試運行正常。
圖4 4r7電阻損壞引起低壓報警 5丹佛斯5006變頻器“alarm 29” 散熱片溫度過高報警 變頻器液晶顯示屏上出現“alarm 29”報警不能復位，這是我們常碰到的一個故障。出現這種故障時，我們應首先看一下面板的溫度顯示是否超出參數設置的上限，如果超出看是否與現實溫度相符，如果不相符說明檢測電路出現故障

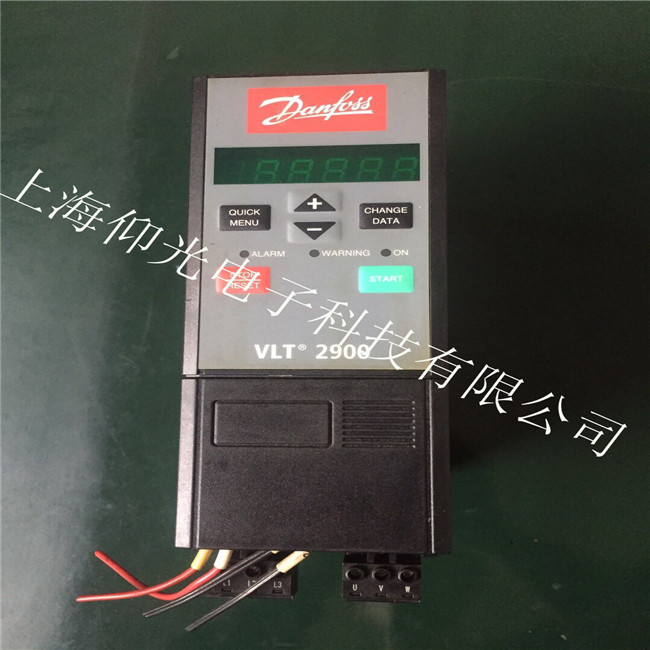

VLT2800系列丹佛斯變頻器維修具體型號如下：
VLT2803B20STR0DBF00，VLT2803B20SBR0DBF00，VLT2803B20STR1DBF00，VLT2803B20SBR1DBF00so-，VLT2803B20STR0DBF10，VLT2803B20SBR0DBF10，VLT2803B20SBR1DBF10，VLT2803B20STR0DBF65，VLT2803B20SBR0DBF65，VLT2803B20STR1DBF65，VLT2803B20SBR1DBF65 ，VLT2805B20STR0DBF00，VLT2805B20SBR0DBF00，VLT2805B20STR1DBF00，VLT2805B20SBR1DBF00，VLT2805B20SBR0DBF10，VLT2805B20STR1DBF10，VLT2805B20SBR1DBF10，VLT2805B20STR0DBF65，VLT2805B20SBR0DBF65，VLT2805B20STR1DBF65，VLT2805B20SBR1DBF65，VLT2807B20STR0DBF00，VLT2807B20SBR0DBF00，VLT2807B20STR1DBF00，VLT2807B20STR0DBF10，VLT2807B20SBR0DBF10，VLT2807B20STR1DBF10，VLT2807B20SBR1DBF10s，VLT2807B20STR0DBF65，，VLT2807B20SBR0DBF65，VLT2807B20STR1DBF65，
