羅賓康變頻器過流故障維修
我公司專業維修羅賓康變頻器：不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行等故障；

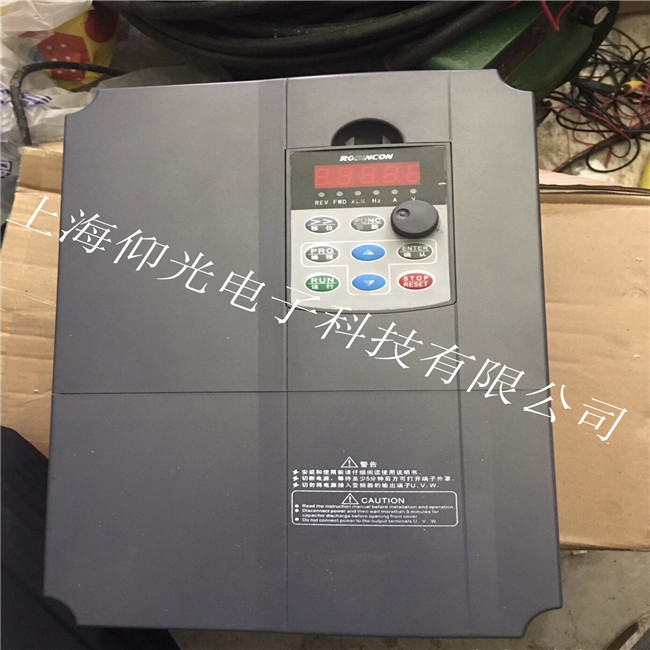

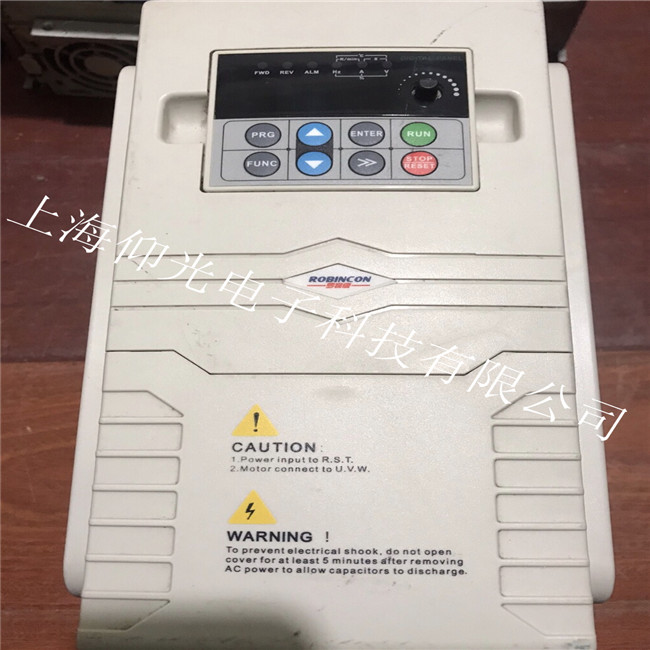

通過操作器我們可以調整和修改變頻器的參數設置。操作器面板上包含鍵盤、指示燈和顯示器三部分：1.鍵盤：共含4個鍵方向鍵↑↓：位于上、下兩個鍵，用來調整參數號和參數值。功能鍵FUNC.：位于右邊的鍵，用于參數名和參數值之間的切換。確認鍵ENTER：位于左邊的鍵，修改參數值之后按該鍵進行確認保存。2.指示燈故障指示燈：位于右側的紅色指示燈，變頻器正常時該指示燈長亮，發生故障時閃爍。通訊指示燈：位于左側的綠色指示燈，一般不亮，通訊時亮。3.顯示器可顯示5位字符的顯示器，用于顯示參數名、參數值以及各種狀態
羅賓康變頻器過流故障維修：在變頻器通電后有充電顯示（通過測量P、N之間的電壓正常），說明變頻器主回路直流供電正常。鍵盤面板無顯示說明鍵盤面板上無直流供電。鍵盤面板上無直流供電的故障原因可能是整個開關電源不工作，也可能是開關電源工作而給鍵盤面板提供電源的這部分不正常造成的。該變頻器維修故障有兩種判斷方法。一種是接通電源幾秒檢查是否能聽到繼電器（這是并接在限流電阻上的一個繼電器）動作的聲音，冷卻風機是否運轉。若能聽到繼電器動作的聲音且冷卻風機運轉，說明開關電源電體工作正常。另一種變頻器維修方法是測量其他集成電路芯片上有無直流供電。若有直流供電，說明開關電源電體正常；反之，開關電源電路不工作。開關電源電路不工作這種變頻器維修故障多半發生在脈沖變壓器的初級。
羅賓康變頻器過流故障維修但仍然是治標不治本，沒有解決根本的問題——挖出故障根源。那么誰才是Z6屢被燒毀的變頻器維修的呢？倒過頭來再看U1的芯片供電和電壓反饋回路，二者取自同一個供電繞組，反饋信號電壓由D13整流、C31濾波，為了增加穩定性，在C31并接了33Ω負載電阻。U1供電則由串聯D14整流和C30濾波后供給，此處串聯D14，也有互相隔離的作用，在一定程度了減輕了芯片工作電流變化引發反饋電壓信號的變化。當C31容量嚴重減小（或高頻特性變差，此時用萬用表測量其容量幾乎不見減小）時，由于反饋電壓信號嚴重跌落，U1的6腳輸出脈沖占空比加大，開關變壓器次級繞組輸出電壓升高，DC30整流濾波電壓超過18V，導致18V穩壓二極管Z6的擊穿損壞。
羅賓康變頻器過流故障維修高耐壓、大電流、高頻、低耗、靜音、多保護功能已成為大功率晶體管模塊的發展趨勢。富士變頻器的大功率晶體管模塊的損壞主要可能有以下幾種原因造成：①輸出負載發生短路；②負載過大，大電流持續出現；③負載波動很大，導致浪涌電流過大，都可能引起OC報警，損壞功率模塊。驅動電路的大功率晶體管出現損壞也是導致富士變頻器維修過流報警的一個原因。富士G7S，G9S型號變頻器分別使用了PC922，PC923兩種光耦作為驅動電路的核心部分，由于內置放大電路，線路設計簡單，被富士變頻器在內的多家變頻器廠家廣泛使用。驅動電路出現損壞的常見故障表現形式是缺相、三相輸出電壓不平衡。富士變頻器的檢測電路出現損壞也會導致變頻器顯示OC報警。檢測電流的霍耳傳感器由于受溫度，濕度等環境因數的影響，在變頻器工作時很容易發生飄移，導致變頻器OC報警。
專業諾德全系列維修，維修包括以下型號： sk 500e系列： sk 500e-250-323-a sk 500e-370-323-a sk 500e-550-323-a sk500e-750-323-a sk 500e-111-323-a sk 500e-151-323-a sk 500e-221-323-ask500e-301-323-a sk 500e-401-323-a sk 500e-550-340-a sk 500e-750-340-a sk500e-111-340-a sk 500e-151-340-a sk 500e-221-340-a sk 500e-301-340-a sk500e-401-340-a sk 500e-552-340-a sk 500e-751-340-a sk 520e系列： sk 520e-250-323-a sk 520e-370-323-a sk 520e-550-323-a sk520e-750-323-a sk 520e-111-323-a sk 520e-151-323-a sk 520e-221-323-a sk520e-301-323-a sk 520e-401-323-a sk 520e-550-340-a sk 520e-750-340-a sk520e-111-340-a sk 520e-151-340-a sk 520e-221-340-a sk 520e-301-340-a sk520e-401-340-a sk 520e-551-340-a sk 520e-751-340-a sk 530e系列： sk 530e-250-323-a sk 530e-370-323-a sk 530e-550-323-ask530e-750-323-a sk 530e-111-323-a sk 530e-151-323-a sk 530e-221-323-a sk530e-301-323-a sk 530e-401-323-a sk 530e-550-340-a sk 530e-750-340-a sk530e-111-340-a sk530e-151-340-a sk 530e-221-340-a sk 530e-301-340-a sk530e-401-340-a sk 530e-551-340-a sk 530e-751-340-a sk 5xxe選件： sk csx-0 產品號.275900095 sk tu3-ctr 產品號.275900090 sk tu3-par產品號.275900100 sk tu3-pbr 產品號.275900030 sk tu3-pbr-24v 產品號.275900160 sk tu3-cao產品號.275900075 sk tu3-dev 產品號.275900085 sk tu3-ibs 產品號.275900065 sk tu3-as1 產品號.275900170 sk tu3-pot產品號.275900110 sk th1-1 sk th1-2 sk 700e系列： sk 700e-151-340-a sk 700e-221-340-a sk700e-301-340-a sk 700e-401-340-a sk 700e-551-340-a sk700e-751-340-a sk 700e-112-340-a sk 700e-152-340-a sk700e-182-340-a sk 700e-222-340-a sk 700e-302-340-o sk700e-372-340-o sk 700e-452-340-o sk 700e-552-340-o sk700e-752-340-o sk 700e-902-340-o sk 700e-113-340-o sk700e-133-340-o sk 700e-133-340-o sk 1000e系列： sk 1000e-101-340-a sk 1000e-201-340-a sk1000e-301-340-a sk 1000e-401-340-a sk 1000e-501-340-a sk1000e-801-340-a sk 1000e-102-340-a sk 300e系列： sk 300e-550-340-b sk 300e-750-340-b sk300e-111-340-b sk 300e-151-340-b sk 300e-221-340-b sk300e-301-340-b sk 300e-401-340-b sk 300e-550-340-b sk 400e系列變頻器: sk 400e-200-111-b sk 400e-400-111-b sk400e-200-123-b sk 400e-151-323-b sk 400e-700-123 sk 400e-700-111 sk 750e系列： sk 750e-551-323-a sk 750e-751-323-a sk750e-921-323-a sk 750e-112-323-a sk 750e-551-340-a sk750e-751-340-a sk 750e-112-340-a sk 750e-152-340-a sk750e-182-340-a sk 750e-222-340-a sk 160e系列：
