海德漢數控系統控制板專業維修一覽表組件：
數控系統 15英寸版 19英寸版 24英寸版 頁碼

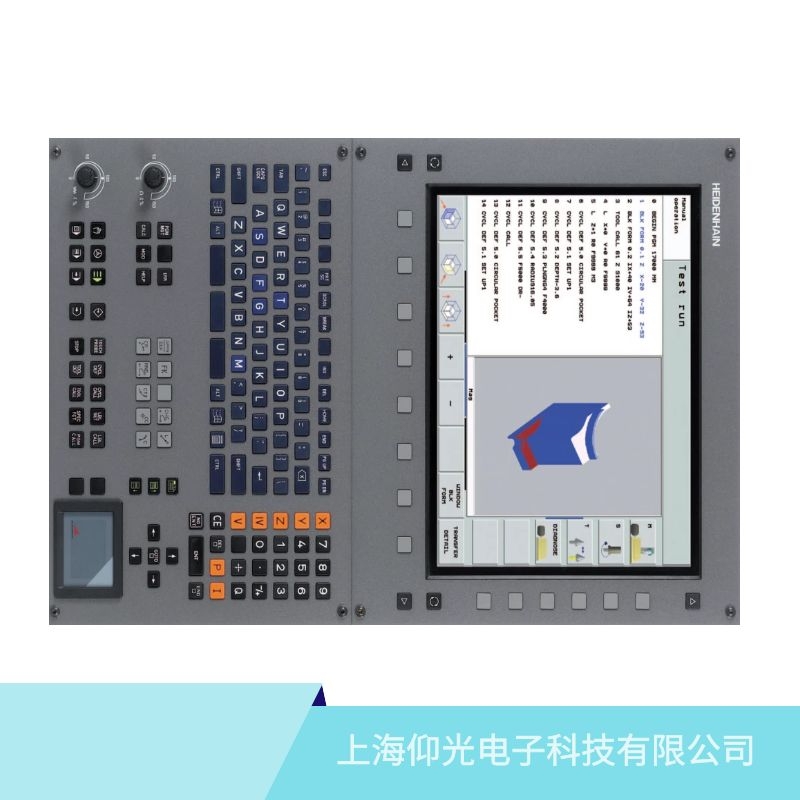

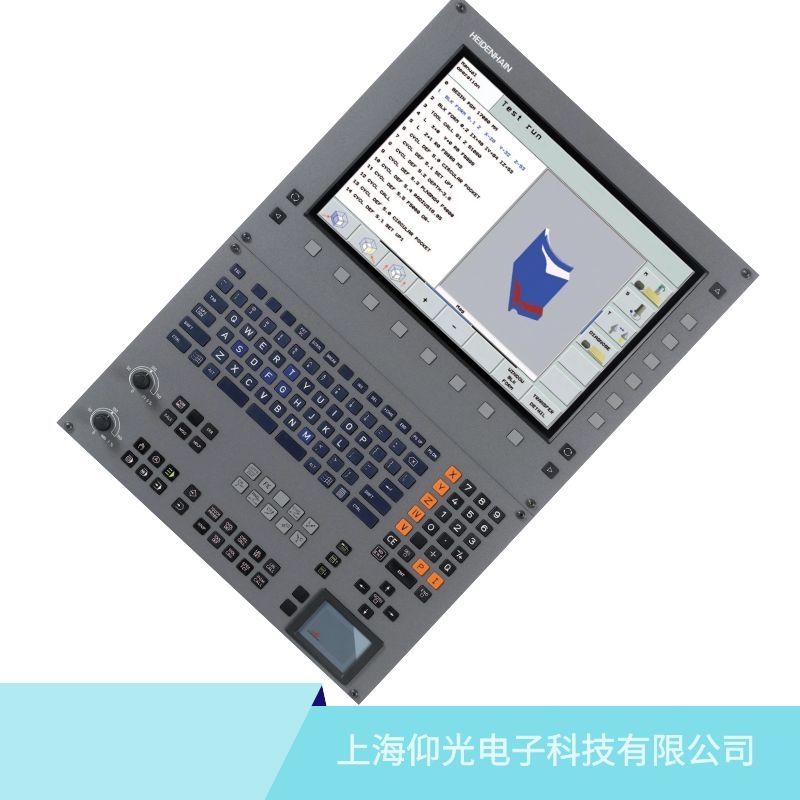

操作面板 MC 8512
MC 7522
主機 MC 8532 MC 366
電氣柜 MC 6541，MC 6542或MC 6641 –16
MC 85x2
MC 75x2
MC 6x42
MC 306
存儲介質 SSDR固態硬盤
MC 6x41 HDR硬盤 –18
NC數控軟件許可證 SIK組件中 18
顯示器 BF 750 BF 860 – 27
鍵盤 TE 730或TE 735 TE 745 TE 360 27
MB 720（在TE 735中）
MB 721（MC 8512）
機床操作面板 在TE 745內 在TE 360內 28
PLB 600x（連接OEM機床操作面板的HSCI適配器） 34
6個控制環 CC 6106 22
8個控制環 CC 6108 22
10個控制環 CC 6110 22
12個控制環 CC 6106 + CC 6106 22
14個控制環 CC 6108 + CC 6106 22
16個控制環 CC 6108 + CC 6108 22
18個控制環 CC 6106 + CC 6106 + CC 6106 或CC 6110 + CC 6108 22
控制單元
20個控制環 CC 6110 + CC 6110 22
電源*) PSL 130 / PSL 135 33
PL 6000包括PLB 62xx基本模塊（系統PL）或PLB 61xx（擴展PL）和
輸入/輸出模塊31
內置在UEC中 23
PLC輸入/輸出1) HSCI接口
內置在UMC中 25
附加模塊1) CMA-H，HSCI系統中的模擬伺服軸/模擬伺服主軸
現場總線模塊35
變頻器系統 緊湊型變頻器和模塊式變頻器 *)
4個控制環 UEC 111 23
UMC 111 25
5個控制環 UEC 112
帶控制單元的變頻
器
6個控制環 UEC 113 23
連接電纜 51
*) 更多信息，參見海德漢數控系統的變頻器系統樣本
1) 根據配置，可能需要
請注意：MC主機沒有任何PLC輸入/輸出。因此，每套數控系統至少需要1個PL 6000、UEC或UMC。提供帶功能安全特性的輸入/輸
出端口和連接測頭的端口。
