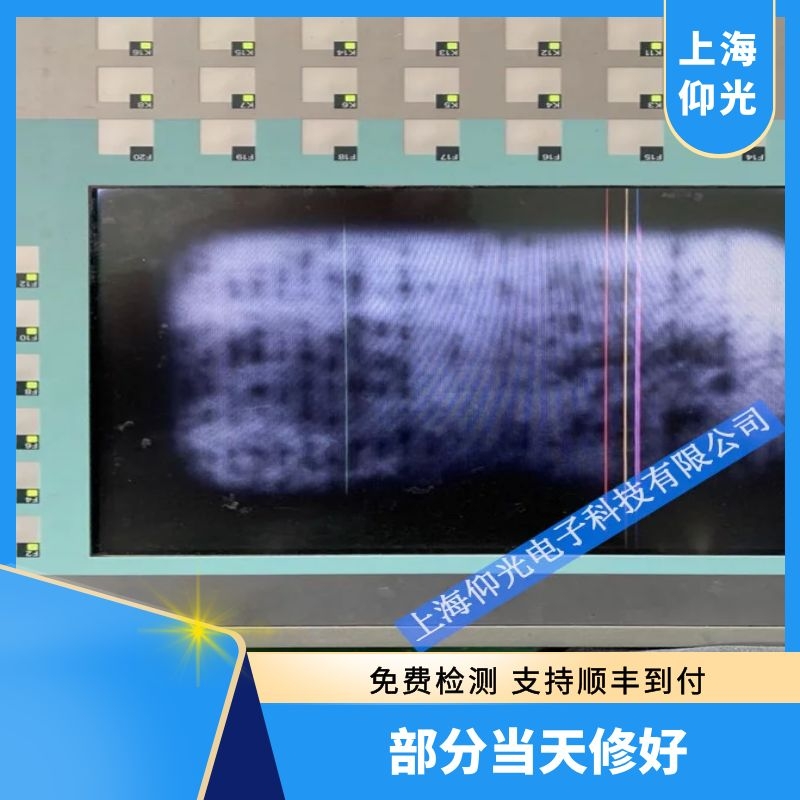

西門子工控觸摸屏花屏,白屏,藍屏,黑屏維修排查方法：
1)花屏故障現象總述：屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。
對應維修思路方向：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。
2)花屏故障現象：用戶菜單正常，只是圖像出現花屏現象。
對應維修思路：檢查主板及scaler處理芯片電路,補焊芯片。
3)花屏故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。
對應維修思路：LVDS插線接觸不良。
4)花屏故障現象：反復上電后，花的條紋、色彩有變化。
對應維修思路：檢查邏輯板
5)花屏故障現象：反復上電后，花的條紋、色彩無變化。
對應維修思路：屏本身壞機會大。
6)花屏故障現象：圖像有干擾，字符上也有干擾。
對應維修思路：邏輯板、屏信號連線、數字板信號輸出電路。
7)花屏故障現象：字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干 擾。再?gòu)腁V端口輸入，圖像出現干擾。
對應維修思路：幀存儲器假焊，圖像增強處理IC控制信號線斷。
8)花屏故障現象：圖像全部是花點狀，細碎花屏，字符是正常的。
對應維修思路：故障在視頻解碼器電路。因?yàn)�，圖像增強處理電路產生的故障 是塊狀的，不是細碎的。
9)花屏故障現象：圖像上有扭曲狀或者網紋干擾。AV試機一切正常。
對應維修思路：中放、高放電路。
10)花屏故障現象：圖像規則塊狀花屏。
對應維修思路：主板緩存與主芯片通信不良。
11)花屏故障現象：花屏鬼影，整個屏幕有雜亂的彩色條紋。
對應維修思路：關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊，屏存儲器數據損壞。
12)花屏故障現象：開機時左上方出現瞬間花屏。
對應維修思路：BLON控制電壓異常。
13)花屏故障現象：圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。對應維修思路：主板與屏的接口時序不一致造成，重新升級對應軟件數據。
14)花屏故障現象：彩色豎條，控制功能正常,且有黑屏現象。
對應維修思路：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查L(zhǎng)VDS線和邏輯板。
15)花屏故障現象：圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。
對應維修思路：LVDS信號傳輸不良。
16)花屏故障現象：格仔形規則塊狀花屏(滿屏豎條)。
對應維修思路：主芯片與DDR之間通信。
17)花屏故障現象：光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開。
對應維修思路：?jiǎn)栴}是由行列驅動信號和時序控制信號丟失造成。1)行列驅動電路自身問題. 2)邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.3)邏輯板格式變換電路未送出RSDS信號.
18)花屏故障現象：在有圖像畫面時可看到有彩色點組成的垂直豎道,有菜單顯示時可見有白色雨點狀斜紋,在無信號時整屏可隱約看到不均勻的較大的彩色顆粒點。
對應維修思路：像素丟失,檢查緩存。
19)花屏故障現象：圖像正常顯示,只是其中會在局部區域,夾雜有很多細小的“雪花” 狀彩點。
對應維修思路：LVDS線不良。
20)花屏故障現象：無信號藍屏?xí)r正常,加信號時圖像花屏。
對應維修思路：主板DDR存儲器和主板通信不良。

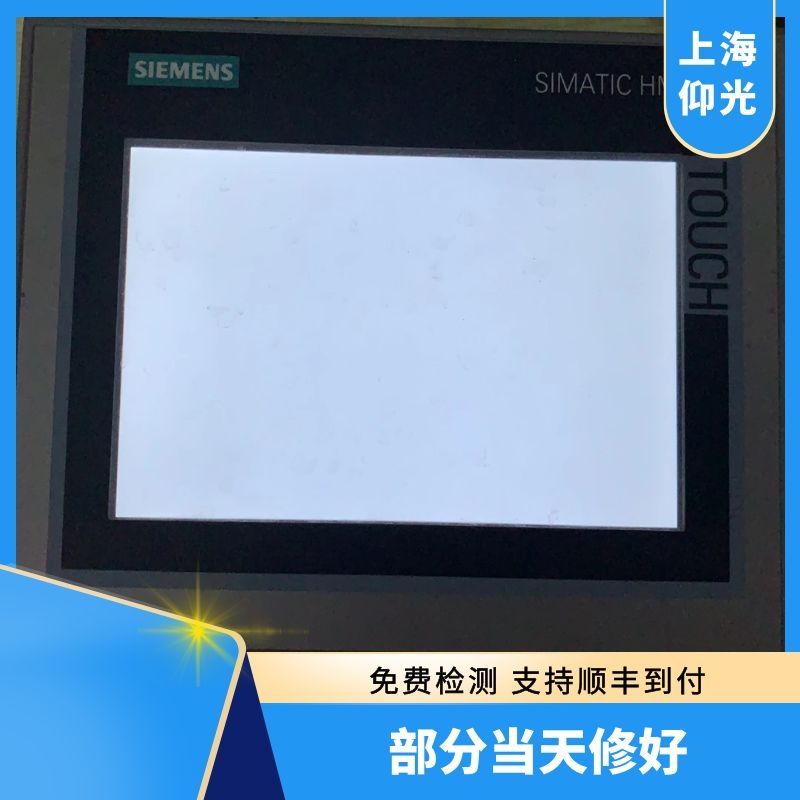

SIEMENS/西門子工控觸摸屏花屏,白屏,藍屏,黑屏維修上海仰光西門子SIEMENS各種型號觸摸屏人機界面設備維修常見故障如：上電不啟動、上電黑屏、花屏、暗屏、藍屏、白屏、無法通訊、系統丟失、系統損壞、觸摸失靈，觸摸偏移、按鍵故障，電源故障，液晶顯示故障、主板故障及程序備份等西門子多功能面板：MP270、MP277、MP277-8KEY、MP277-10KEY、MP277-10TOUCH、MP370-12 TOUCH、MP370-12KEY、MP370-15TOUCH、MP370-19TOUCH、MP377-12TOUCH、MP377-12KEY、MP377-15TOUCH、MP377-19TOUCH等面向全國，免費檢測，修好測試好發出，報修技術熱線：13817011982
1.西門子觸摸屏：TP070、TP170A、TP177A、TP170B、TP177Micro、TP177B、TP177B PN/DP、TP270、TP27、TP277、TP37、KTP178、KTP400、KTP600、KTP1000、KTP1500等
2.西門子鍵控面板： OP3、OP5、OP7、OP15、OP17、OP73micro、OP77A、OP77B、OP177B、OP170B、OP25、OP27、 OP270、OP277、OP37等
3.西門子多功能面板：MP270、MP277、MP277-8KEY、MP277-10KEY、MP277-10TOUCH、MP370-12 TOUCH、MP370-12KEY、MP370-15TOUCH、MP370-19TOUCH、MP377-12TOUCH、MP377-12KEY、MP377-15TOUCH、MP377-19TOUCH等
4.西門子文本面板：TD400C、TD200、TD390、TD17
5.西門子移動防爆面板：Mobile177DP、Mobile177PN、Mobile277
6.西門子SMART LINE面板：SMART 700、SMART 700IE、SMART 1000、SMART 1000IE6.西門子PP7操作面板：PP7、PP171、PP1711
7.西門子SIMATIC THIN CLIENT面板：SIMATIC THIN CLIENT 10" TOUCH、SIMATIC THIN CLIENT 15" TOUCH、SIMATIC THIN CLIENT PRO 15" TOUCH、PACKAGE MP277 10" + THIN CLIENT 10"、STARTER PACK THIN CLIENT 10" SMARTACCESS、STARTER PACK THIN CLIENT 15" SMARTACCESS、IP65-CLAMP-SET FOR SIMATIC THIN CLIENT
8.西門子SIMATIC HMI Comfort Panel：TP700、TP900、TP1200、KP400、KP700、KP700、KP900、KP1200
9.西門子C7控制面板：C7-613、C7-620、C7-621、C7-621ASI、C7-623、C7-624、C7-626、C7-630、C7-633、C7-633DP、C7-634、C7-635、C7-636
10.西門子數控系統：801S、802S、802C、802D、808D、810T、810M、840D、828D
11.西門子變頻器系列：MM420系列、MM430系列、MM440系列、6SE6420系列、6SE6430系列、6SE6440系列
12.西門子直流調速系列：6RA23系列、6RA24系列、6RA28系列、6RA70系列、6SE70系列、6SE71系列
13.西門子定位器、西門子過程調節器、西門子遠程數字顯示器、西門子PLC維修
14.西門子工控機：IPC827B、IPC827C、IPC847C、IPC847B、IPC677C、IPC670、IPC677B、IPC647C、IPC647B、IPC627C、IPC620、IPC547B、IPC577C、IPC577B、IPC547D、IPC547C、IPC477C、IPC427C、IPC277D、IPC227D
15.西門子PLC維修：S7-200系列、S7-300系列、S7-400系列、S7-1200系列、S7-1500系列、S5系列
16.西門子PLC解密：S7-200系列、S7-300系列、S7-400系列
17.其他設備維修：PLC、數控系統、工業電腦、變頻器、直流調速器、軟啟動器、工業電源、直流穩壓電源、控制電路板、定位器、精密儀器儀表等
