偉肯變頻器維修常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等。

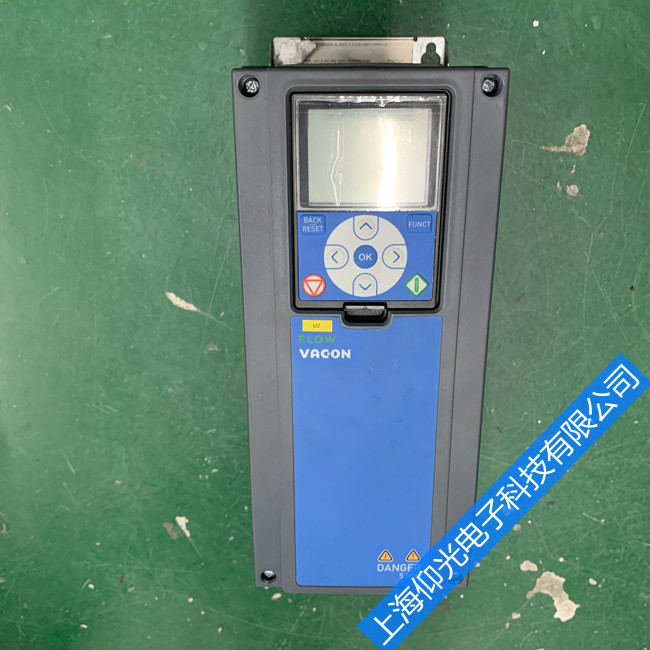

偉肯VACON變頻器VACON0100-3L-0310-5+FL06過流維修
VACON偉肯變頻器故障檢查
1、檢查安裝的正確性與冷卻流通通道
檢查散熱器是否不干凈、檢查環境溫度、檢查與環境溫度和電機負載相比，開關頻率沒有過高。
2、檢查電機
電機過熱——變頻器由電機溫度模型檢測出電機過熱、電機過載。
3、EEPROM 檢驗故障
參數恢復出錯
故障操作
器件失效
微處理器看門狗故障
故障操作
器件失效
對故障復位后，重新起動。
備有大量變頻器配件、備板�，F(xiàn)面對全國承接維修服務.
偉肯VACON變頻器VACON0100-3L-0310-5+FL06過流維修
變頻器常見故障維修
1、上電后鍵盤無顯示
1). 檢查輸入電源是否正常，若正常，可測量直流母線 端電壓是否正常：若沒電壓，可斷電檢查充電電阻是否損壞斷路
2). 經查端電壓正常，可更換鍵盤及鍵盤線，如果仍無顯示，則需斷電后檢查主控板與電源板連接的排線是否有松脫現象或損壞斷路。
3).若上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍無顯示，則可判定鍵盤的晶振或諧振電容壞，此時可更換鍵盤或修理鍵盤。
4).如果上電后其它一切正常，但仍無顯示，開關電源可能未工作，此時需停電后拔下N端電源，檢查IC3845的靜態是否正常（憑經驗進行檢查）。如果IC3845靜態正常，此時在P、N加直流電壓后18V/1W穩壓二極管兩端約8V左右的電壓，但開關電源并未工作，斷電檢查開關變壓器副邊的整流二極管是否有擊穿短路。
5). 上電后18V/1W穩壓二極管有電壓，仍無顯示，可除去外圍一些插線，包括繼電器線插頭、風扇線插頭，查風扇、繼電器是否有短路現象
6). PN端上電后，18V/1W穩壓二極管兩端電壓為8V左右，用示波器檢查IC3845的輸入端腳是否有鋸齒波，輸出端腳是否有輸出。
VACON偉肯變頻器故障代碼維修解析
1、鍵盤顯示正常，但無法操作：
1).若鍵盤顯示正常，但各功能鍵均無法操作，此時應檢查所用的鍵盤與主控板是否匹配（是否含有IC75179），對于帶有內外鍵盤操作的機器，應檢查一下你所設置的撥碼開關位置是否正確。
2). 如果顯示正常，只是一部分按鍵無法操作，可檢查按鍵微動開關是否不良。
2、電位器不能 調速：
1). 首先檢查控制方式是否正確。
2). 檢查給定信號選擇和模擬輸入方式參數設置是否有效。
3). 主控板撥碼開關設置是否正確。
4). 以上均正確，則可能為電位器不良，應檢查阻值是否正常。
3、過流保護（OC）：
1). 當變頻器鍵盤上顯示“FO OC”時“OC”閃爍，此時可按“∧”鍵進入故障查詢狀態，可查到故障時運行頻率、輸出電流、運行狀態等，可根據運行狀態及輸出電流的大小，判定其“OC”保護是負載過重保護還是Vce保護（輸出有短路現象、驅動電路故障及干擾等）。
2). 若查詢時確定由于負載較重造成加速上升時電流過大，此時適當調整加速時間及合適的V/F特性曲線。
3). 如果沒接電機，空運行變頻器跳“OC”保護，應斷電檢查IGBT是否損壞，檢查IGBT的續流二極管和GE間的結電容是否正常。若正常，則需檢查驅動電路：①檢查驅動線插接位置是否正確，是否有偏移，是否虛插。②檢查是否是因HALL 及線不良導致“OC”。③檢查驅動電路放大元件（如IC33153 等）或光耦是否有短路現象。④檢查驅動電阻是否有斷路、短路及電阻變值現象。
4). 若在運行過程中跳“OC”，則應檢查電機是否堵轉（機械卡死），造成負載電流突變引起過流。
5). 在減速過程中跳“OC”，則需根據負載的類型及輕重，相應調整減速時間及減速模式等。
4、過載保護（OL）：
1). 當變頻器鍵盤上顯示“FO OL”時“OL”閃爍，此時可按“∧”鍵進入故障查詢狀態，可查到故障時運行頻率、輸出電流、運行狀態等，可根據運行狀態及輸出電流的大小，若輸出電流過大，則可能負載過重引起，此時應調整加、減速時間及V/F曲線、轉矩提升等。若仍過載，則應考慮減輕負載或更換更大容量的變頻器。
2). 若查詢故障時輸出電流并不大，此時應檢查電子熱過載繼電器參數是否適當。
3). 檢查HALL及線是否有不良。
5、過熱保護（OH）：
1). 檢查溫度開關線插頭是否插好，用萬用表檢測溫度開關線是否斷開，若斷開則可斷定溫度開關線斷路或溫度開關損壞。
2). 風扇不良導致過熱保護。
3). 環境溫度過高，散熱效果較差，變頻器內部溫度較高導致過熱保護。
4). 對于帶有整流橋的七單元IGBT的變頻器，其溫度檢測是利用IGBT內部的熱敏電阻的阻值變化進行溫度檢測的，若出現“OH”過熱保護，有如下原因：
①比較器壞，輸出高電平所制。
②比較器比較電阻變值，比較電壓較低。
③IGBT 內部
