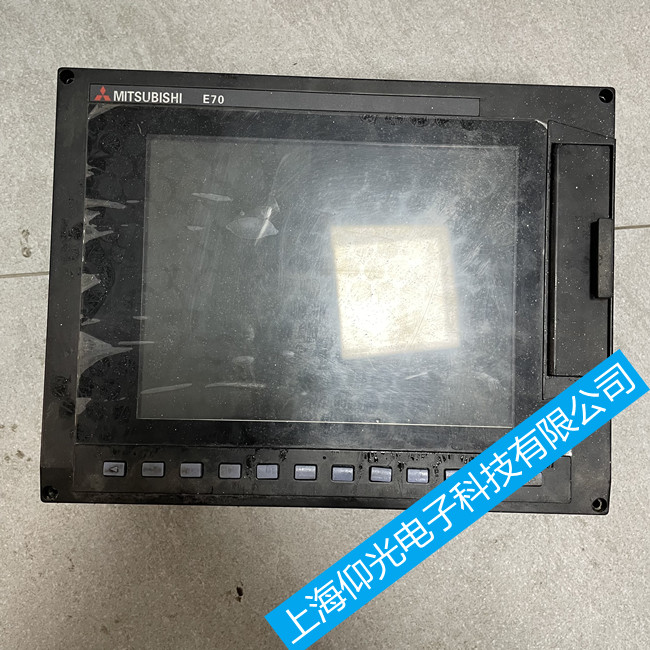

三菱E70黑屏;系統電源維修講解;
數控機床黑屏常見的故障情況有：1、加工中突然斷電黑屏，機床所有動作停止斷電，需要重新開啟。2、加工中黑屏，但是機床還能正常動作。3、機床完全黑屏后，沒有任何動作也無法開機。遇到機床黑屏要認真分析是哪種原因造成的，比如說顯示屏故障，電纜未接好，電源電壓供電問題。先要排查電源模塊供電是否正常，察看電源工作狀態，各指示燈是否正常，有萬用表測量輸出電壓是否正常，母線是否有輸出，電壓應該為600V左右；然后看顯示屏后面24V線是否接觸不佳，用萬用表進行測量；排除以上情況，則可能是顯示屏出了問題，可換一臺顯示屏上機測試；拆下顯示屏，先觀察外觀有無碰撞，進水，燒毀等痕跡，接線口是否無破損，顯示屏有無污漬。拆開顯示屏，接入電源，測量主板輸入輸出是否正常，判斷故障出的原因。
數控機床的黑屏,是一個比較常見的故障,產生的原因比較多,其中由于參數混亂而誘發的黑屏,則比較少見.根據實例,分析了這一故障原因的由來,
三菱數控系統維修故障及排查方法如下：
3.1 故障一
故障現象: 機床一通電X 軸就發生3 號報警。分析診斷: 測量三相交流220 V 輸入電壓均正常，保留驅動器的供電電源線及其與電動機之間的碼盤線，將驅動器其他的接線負載全部去掉，通電后驅動器3 號報警消失，證明驅動器本身完好。接著用兆歐表測量電動機三相電纜的對地電阻，發現其中兩相已經短路，故障是電纜線有處破皮造成的，重新連接包扎好后，重新測量絕緣度均正常。
故障處理: 把驅動器的負載接上試機，運行正常。
3.2 故障二
故障現象: 機床運行時偶爾出現撞刀現象。機床在正常工作中，有時刀突然向里面撞，而且撞的時候會左右擺動，有時擺動后驅動會出現4 號報警，有時撞刀后還繼續走，撞刀位置不固定。分析診斷: 4 號報警代表的含義是位置超差。由于該故障只是偶爾出現，比較難觀察到故障現象，使維修比較不容易。
首先檢查機械部分，沒有發現問題，再檢查驅動器、電動機、線路等。把電動機電源插頭拆下也沒有發現問題，接著檢查碼盤線，感覺有點松動，一邊移動Z 軸一邊抖動碼盤線，突然出現撞刀等問題，進一步確定是碼盤線問題造成以上一系列故障，最后發現是碼盤插頭和插座的針孔大小不匹配造成有時候接觸不良，在Z 軸動作的時候一移動碼盤線，Z 軸就來回竄動，造成驅動器4 號報警。
故障處理: 更換碼盤線后機床工作一直正常。
3.3 故障三
故障現象: 在手動/自動方式，移動Z 軸拖板時，X 軸絲杠會偶爾移動或振動，使加工的工件表面產生很深的刀痕。
分析診斷: 產生這種故障的原因，一是數控系統輸出了脈沖信號，二是驅動器或伺服電動機本身有問題。在X 軸振動時，查看驅動器上的位置指令脈沖數，發現沒有變化。說明數控系統的脈沖信號沒有出錯，但是驅動器的當前位置脈沖顯示有變化，就說明電動機或者驅動器可能有問題，檢查信號線及調換驅動器后，故障依舊存在，確定是電動機故障。故障處理: 更換電動機，故障排除。
