OMRON歐姆龍變頻器維修為您快速維修OMRON歐姆龍變頻器常見故障：無顯示、有顯示無輸出、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、模塊損壞燒壞、不能運行、功能丟失、通訊模式報警等。

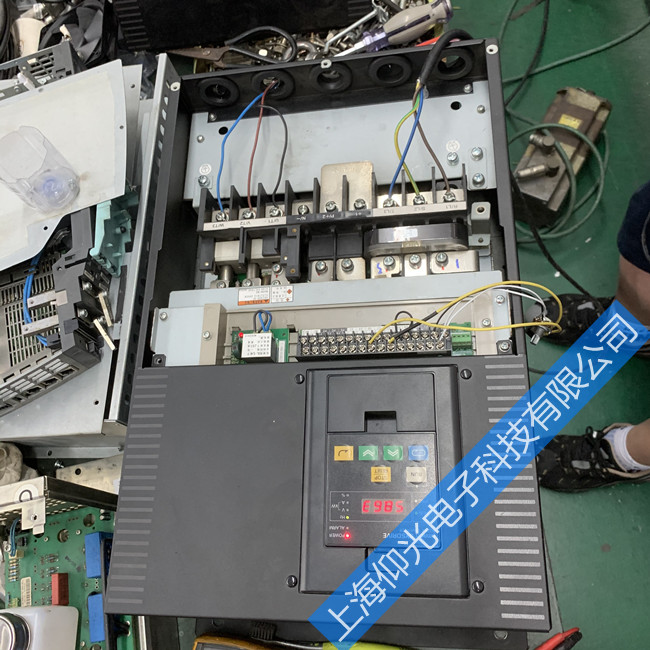

歐姆龍變頻器上電報警P.OFF ER15 ER11故障維修方法
歐姆龍變頻器維修時，故障代碼顯示P.OFF延時1~2s后，變頻器開機顯示為0的代碼故障，說明機械處于待機狀態之中。在加工生產期間，看到顯示的是P。逆變器不跳閘開機后，總是顯示OFF，主要原因是輸入電壓低、輸入功率不足。在歐姆龍變頻器維修流程程序時，維修人員一般會先測量該機械的電源三相輸入電壓，正常電壓為380V。如果變頻器輸入電壓低于320V，就可以推算出不是機械電源故障。當設備輸入電源是380V的，這樣就可以得出是變頻器內部電路故障，在維修過程中大家可以測量出變壓器的輸出電壓是否正常。
歐姆龍變頻器維修時，故障代碼顯示故障ER15
代碼ER15表明變頻器模塊IPM和IGBT存在故障。主要原因是接地短路，變頻器到電機的電纜過長(超過50m)，變頻器模塊或其保護電路有故障。維修時，先拆下電機線路，測量變頻器逆變模塊，觀察輸出是否短路，檢查電機對地是否短路，電機線路是否超出允許范圍。如果上述情況正常，則可能是變頻器IGBT模塊驅動或保護電路不正常。IGBT過流保護是通過檢測IGBT接通時的管電壓降來實現的。當IGBT正常開啟時，其飽和壓降非常低。IGBT過電流時，管壓降VCE隨短路電流增大而增大，當IGBT過電流增大到**值時，檢測二極管DB反向打開。此時，反向電流通過IGBT驅動保護電路送至CPU處理器，CPUIGBT輸出，達到保護效果。如果在故障檢測中發現，二極管DB損壞，更換新的就可以解除故障了。
歐姆龍變頻器維修時，故障代碼顯示故障ER11
ER11故障表明該變頻器溫度過高了，一般是散熱風扇損壞了或者檢測的溫度電路出現異常。這時要確定逆變器是否溫度過高。如果ER11故障發生在變頻器常溫下，故障原因是檢測的溫度電路出現異常。該機械的模型中使用的22kW以下的七單元逆變器模塊內部集成了溫度組件。如果模塊中的這部分電路發生故障，也會發生ER11故障。另一方面，溫度檢測和計算電路異常時也會出現同樣的故障現象。
