西門子品牌變頻器的MM440系列故障代碼詳表
故障代碼
故障現象/類型
故障原因
解決對策
F0001
過電流
電動機功率（P0307)與變頻器的功率（r0206)不匹配
電動機的導線短路
有接地故障
檢查以下各項情況：電動機功率（P0307)與變頻器的功率（r0206)相匹配
電纜的長度不得超過允許的最大值
電動機的電纜和電動機內部不得有短路或接地故障
輸入變頻器的電動機參數必須與實際使用的電動機參數相符合
輸入變頻器的定子電阻值(P0350)必須正確無誤
電動機的冷卻風道必須通暢，電動機不得過載
增加斜坡上升時間（P1120)
減少“起動提升”的強度（P1312）
F0002
過電壓
直流回路的電壓（r0026)超過了跳閘電平（2172）
檢查以下各項情況：電源電壓(P0210)必須在變頻器銘牌規定的范圍以內
直流回路電壓控制器必須投入工作（P1240），而且正確地進行了參數化
斜坡下降時間（P1121）必須與負載的轉動慣量相匹配
實際要求的制動功率必須在規定的限定值以內
F0003
欠電壓
供電電源故障
沖擊負載超過了規定的限定值
檢查以下各項：供電電源電壓(P0210)必須在變頻器銘牌規定的范圍以內
檢查供電電源是否短時掉電，或有短時的電壓降低
F0004
變頻器過溫
變頻器運行時冷卻風量不足
環境溫度太高
檢查以下各項情況：變頻器運行時冷卻風機必須正常運轉調制脈沖的頻率必須設定為缺省值
檢查環境溫度是否太高，超過了變頻器的允許值
F0005
變頻器I2T過溫
變頻器過載
變頻器負載工作周期時間太長
電動機功率（P0307）超過了變頻器的功率（r0206）
檢查以下各項情況：負載的工作周期時間必須在規定的限制值以內
電動機功率（P0307）必須與變頻器的功率（r0206）相匹配
F0011
電動機I2T過溫
電動機過載
檢查以下各項情況：負載過大或負載的工作周期時間太長標稱的電動機溫度超限值（P0626-P0628）必須正確
電動機I2T過溫報警太平（P0604）必須與電動機的實際過溫情況相匹配
F0012
變頻器溫度信號丟失
變頻器（散熱器）的溫度傳感器斷線
F0015
電動機溫度信號丟失
電動機的溫度傳感器開路或短路，如果檢測到溫度信號已經丟失，溫度監控開關便切換為監控電動機的溫度模型
F0020
電源斷相
如果三相輸入電源電壓中有一相丟失，便出現故障，但變頻器的脈沖仍然允許輸出，變頻器仍然可以帶負載
檢查輸入電源各項的線路
F0021
接地故障
如果三相電流的總和超過變頻器額定電流的5（%）時，便出現這一故障
F0022
功率組件故障
下列情況下將引起硬件故障（r0947=22和r0949=1）：（1）直流回路過流=IGBT短路
（2）制動斬波器短路
（3）接地故障
（4）I/O板插入不正確
永久性的F0022故障：檢查I/O板必須完全插入插座中
如果在變頻器的輸出側或IGBT中有接地故障或短路故障時，斷開電動機電纜就能確定是哪種故障
在所有外部接線都已斷開（電源接線除外），而變頻器仍然出現永久性故障的情況下，幾乎可以斷定變頻器一定存在缺陷，應該進行檢修
偶爾發生的F0022故障：突然的負載變化或機械阻滯
斜坡時間很短
采用無傳感器矢量控制功能時參數優化運行的很差
安裝有制動電阻時，制動電阻的阻值太低

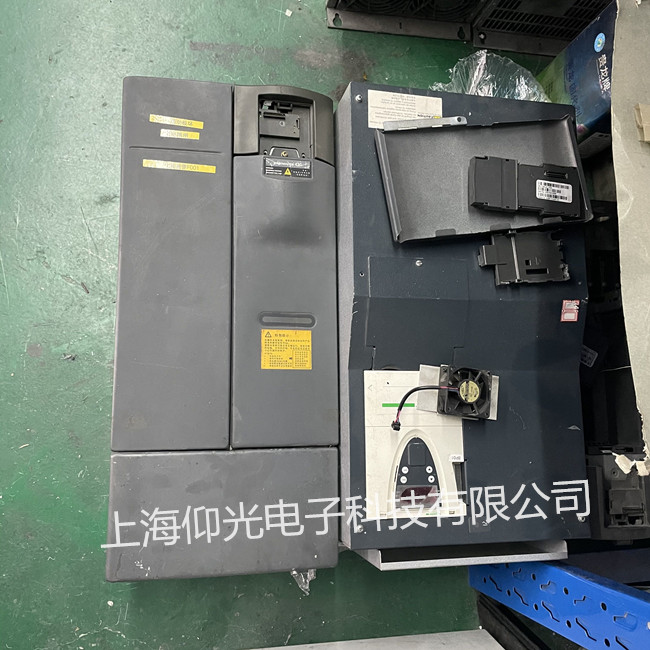

F0023
輸出故障
輸出的一相斷線
F0024
整流器過溫
通風風量不足
冷卻風機沒有運行
運行環境的溫度過高
檢查以下各項情況：變頻器運行時冷卻風機必須處于運轉狀態
脈沖頻率必須設定為缺省值
環境溫度可能高于變頻器運行的允許值
