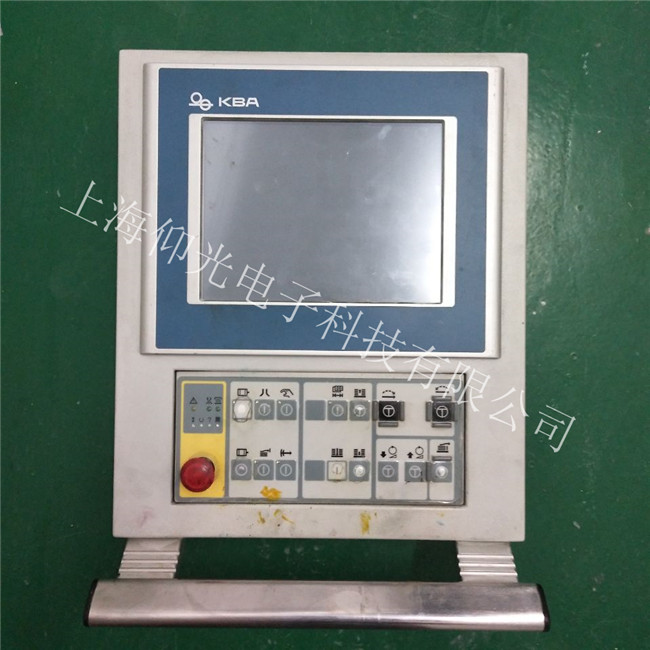

工業B&R貝加萊4PP220.0571-45觸摸屏觸摸失靈/無反應維修
（一）工業B&R貝加萊工控機維修觸摸屏常見故障現象
1、工業電腦開機不顯示,死機,重啟,串口,485等不通訊,不認CF卡或者硬盤,運行不穩定等故障維修，更換主板芯片。
2、工控機開機有顯示，但是屏幕很暗，用調亮度功能鍵調試無任何變化，更換顯示屏。
3、工控機開機觸摸屏白屏（無文字圖像）或花屏，但是外接顯示器正常，維修處理高壓電路。

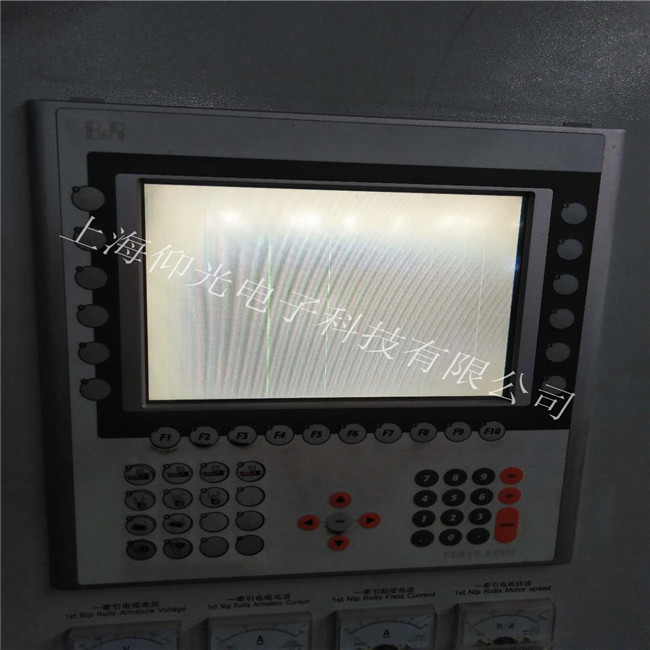

4、工控機觸摸屏上有橫向或縱向亮線、亮帶，更換顯示屏。
5、工控機開機屏幕黑屏，但外接顯示器圖像正常。 顯示電路板故障，更換AD芯片。
6、觸摸不了或觸摸偏移 ，更換觸摸屏。
7、一長兩短報警 長鳴報警，滴滴滴報警，CPU損壞。
故障一：．表面聲波觸摸屏
故障一：觸摸偏差�，F(xiàn)象1：手指所觸摸的位置與鼠標箭頭沒有重合。原因1：安裝完驅動程序后，在進行校正位置時，沒有垂直觸摸靶心正中位置。
解決1：重新校正位置。
現象2：部分區域觸摸準確，部分區域觸摸有偏差。 原因2：表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢，影響了聲波信號的傳遞所造成的。
解決2：清潔觸摸屏，特別注意要將觸摸屏四邊的聲波反射條紋清潔干凈，清潔時應將觸摸屏控制卡的電源斷開。
故障二：觸摸無反應 現象：觸摸屏幕時鼠標箭頭無任何動作，沒有發生位置改變。 原因：造成此現象產生的原因很多。具體說明： ①表面聲波觸摸屏四周邊上的聲波反射條紋上面所積累的塵土或水垢非常嚴重，導致觸摸屏無法工作； ②觸摸屏發生故障； ③觸摸屏控制卡發生故障； ④觸摸屏信號線發生故障； ⑤計算機主機的串口發生故障； ⑥計算機的操作系統發生故障； ⑦觸摸屏驅動程序安裝錯誤。
解決辦法： ①觀察觸摸屏信號指示燈，該燈在正常情況下為有規律的閃爍，大約為每秒鐘閃爍一次，當觸摸屏幕時，信號燈為常亮，停止觸摸后，信號燈恢復閃爍。 ②如果信號燈在沒有觸摸時，仍然處于常亮狀態，首先檢查觸摸屏是否需要清潔；其次檢查硬件所連接的串口號與軟件所設置的串口號是否相符，以及計算機主機的串口是否正常工作。 ③運行驅動盤中的COMDUMP命令，該命令為DOS下命令，運行時在COMDUMP后面加上空格及串口的代號1或2，并觸摸屏幕，看是否有數據滾出。有數據滾出則硬件連接正常，請檢查軟件的設置是否正確，是否與其他硬件設備發生沖突。如沒有數據滾出則硬件出現故障，具體故障�，F(xiàn)象1：手指所觸摸的位置與鼠標箭頭沒有重合。原因1：安裝完驅動程序后，在進行校正位置時，沒有垂直觸摸靶心正中位置。
解決1：重新校正位置。
現象2：部分區域觸摸準確，部分區域觸摸有偏差。 原因2：表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢，影響了聲波信號的傳遞所造成的。
解決2：清潔觸摸屏，特別注意要將觸摸屏四邊的聲波反射條紋清潔干凈，清潔時應將觸摸屏控制卡的電源斷開。
故障二：觸摸無反應 現象：觸摸屏幕時鼠標箭頭無任何動作，沒有發生位置改變。 原因：造成此現象產生的原因很多。具體說明： ①表面聲波觸摸屏四周邊上的聲波反射條紋上面所積累的塵土或水垢非常嚴重，導致觸摸屏無法工作； ②觸摸屏發生故障； ③觸摸屏控制卡發生故障； ④觸摸屏信號線發生故障； ⑤計算機主機的串口發生故障； ⑥計算機的操作系統發生故障； ⑦觸摸屏驅動程序安裝錯誤。
解決辦法： ①觀察觸摸屏信號指示燈，該燈在正常情況下為有規律的閃爍，大約為每秒鐘閃爍一次，當觸摸屏幕時，信號燈為常亮，停止觸摸后，信號燈恢復閃爍。 ②如果信號燈在沒有觸摸時，仍然處于常亮狀態，首先檢查觸摸屏是否需要清潔；其次檢查硬件所連接的串口號與軟件所設置的串口號是否相符，以及計算機主機的串口是否正常工作。 ③運行驅動盤中的COMDUMP命令，該命令為DOS下命令，運行時在COMDUMP后面加上空格及串口的代號1或2，并觸摸屏幕，看是否有數據滾出。有數據滾出則硬件連接正常，請檢查軟件的設置是否正確，是否與其他硬件設備發生沖突。如沒有數據滾出則硬件出現故障，具體故障
Panelware貝加萊觸摸屏常見型號：4PP220.0571-45、4PP045.0571-062、4P3040.01-490、5PP120.0571-27、4PP182.1043-31、4PP120.0571-01、4PP120.0571-21、4PP120.1043-31、4PP120.1505-31、4PP151.0571-01、4PP151.0571-21、4PP151.1043-31、4PP151.1505-31、4PP152.0571-01、4PP152.0571-21、4PP152.1043-31、4PP180.1043-31、4PP180.1505-31、4PP181.1043-31、4PP181.1505-31、4PP182.1043-31等觸摸屏
