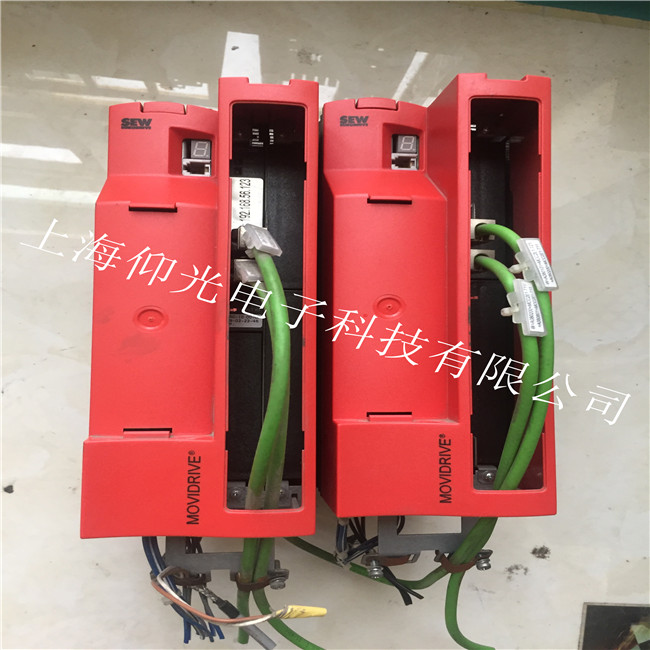

SEW伺服放大器 MDX60A0450-503-4-00保險絲燒斷維修
一、檢查放大器管子是否短路
從插座上取下插頭，取下蓋子，然后從所有管子上取下頂部的白色陽極接頭。請勿讓白色陶瓷板帽接觸任何東西。小心地將它們放在玻璃管上。裝回保險絲和蓋子，插入伺服放大器，然后打開電源。如果在斷開管板蓋的情況下打開伺服放大器電源，則表明電子管短路。
您可以檢查管板上是否有銀色區域（過熱跡象），或一次重新連接管，直到再次出現問題以找到損壞的管。切勿在拆下蓋子的情況下將放大器連接到電源線。如果保險絲繼續燒斷，請移除去往高壓整流器和/或過濾器蓋中央
（在倍壓器中）的兩條變壓器高壓次級引線（通常為紅色引線）。如果保險絲燒斷停止，請重新連接一根導線并進行測試。如果僅連接一根HV引線就燒斷保險絲，則表明變壓器短路。如果在斷開兩個引線的情況下保險絲仍未停止，則放大器可能出現電路問題或變壓器損壞。
可以是一個。如果在連接一根HV引線的情況下停止熔絲熔斷，則整流器可能損壞，濾波器帽短路或可能出現其他一些HV電路問題
二、檢測伺服放大器弱電子管，ALC或調整不當導致保險絲燒
正常的SEW伺服放大器功率增益約為輸入功率的12倍。如果伺服放大器功率為40瓦，則AL811H應向天線產生400-500瓦，板電流為600-700 mA。弱電子管通常還會在所有或大多數頻段上導致高輸入SWR。正確調整到接近全功率輸出時，電網電流通常應為板電流的1/3。
確保您的RF輸出儀表良好（請參閱調諧補充表）在伺服放大器關閉的情況下，通過儀表檢查無線電功率是否損壞，而導致保險絲燒斷。使用高功率計，收音機的功率應為100瓦。
SEW伺服放大器保險絲燒斷維修針對伺服放大器保險絲燒斷故障分析維修，大家也對其原理有了一定的了解。但不建議沒有電工基礎的人來維修，維修一些內部線路的時候，有一定的風險，稍有不甚就會觸電。所以如果自己不能維修，還是找專業的維修
故障代碼
故障名稱
已發變頻器故障原因
01
過電流1.輸出電路短路；2.電機過大；
3.控制器輸出側故障；
03
接地故障
1.外電路接地；2.在控制器內；
3.在電機內；
07
制動斬波器故障
1.再生功率過大；2.制動電阻電路故障；
3.制動電阻選型過大；4.制動斬波器故障；
08
速度監控故障
1.因?yàn)闄C(jī)械過載或電源相故障 （VFC開環控制）；2.編碼器連接錯誤或相序錯誤；
09
初始化故障
1.控制器初始化沒有設定或錯誤
10
IPOS-故障
1.IPOS程序中不正確的指令；
2.不正確的調用；
11
控制器過熱
控制器過熱
12
旋轉變壓器14位
14位計數器溢出
13
控制信號源故障
1.控制信號源無定義；2.控制信號源錯誤定義；
14
編碼器故障
1.編碼器接線錯誤或屏蔽連接錯誤
2.編碼器故障
15
內部24V電源
無內部24V電源
17---24
系統故障
控制器電器元件受到外部干擾
25
EEPROM故障
控制器內EEPROM故障
26
外部故障
出現外部故障信號，二進制輸入
（定義為外部故障）被激活
27
限位開關失靈
1.限位開關電纜；
2.限位開關安裝方向錯誤；
28
總線通訊
中斷
主機和從機之間在規定的時間內
無數據交換
30
緊急時間溢出
1.控制器過載；
2.緊急停機斜率過�。�
