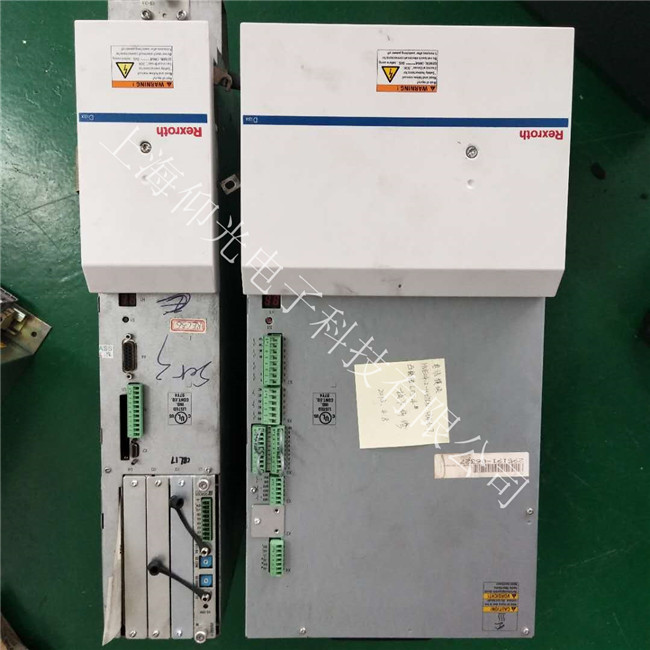

力士樂變頻器上電跳“Uu維修案例
力士樂一臺CT18.5kW變頻器上電跳“Uu”
分析與：經檢查這臺變頻器的整流橋充電電阻都是好的，但是上電后沒有聽到器，因為這臺變頻器的充電回路不是利用可控硅而是靠器的吸合來完成充電的，因此認為故障可能出在器或控制回路以及電源部分，拆掉器單獨加24V直流電器工作正常。繼而檢查24V直流電源，經仔細檢查該電壓是經過LM7824穩壓管穩壓后輸出的，測量該穩壓管已損壞，找一新品更換后上電工作正常。
（2）力士樂一臺DANFOSSVLT5004變頻器，上電顯示正常，但是加負載后跳“DCLINKUNDERVOLT”（直流回路電壓低）。
分析與：這臺變頻器從現象上看比較特別，但是你如果仔細分析一下問題也就不是那么復雜，該變頻器同樣也是通過充電回路，器來完成充電的，上電時沒有發現任何異�，F象，估計是加負載時直流回路的電壓下降所引起，而直流回路的電壓又是通過整流橋全波整流，然后由電容平波后提供的，所以應著重檢查整流橋，經測量發現該整流橋有一路橋臂開路，更換新品后問題解決。
博世力士樂變頻器故障與處理速查表
主電路欠電壓指示(P.OFF) 電源接通后．主電路電壓未達到額定值20％時顯示。
主電路過電流OC．-1～OC．-3 當輸H{電流超過變頻器允許的最大電流時．切斷變頻器輸出并停止運行。
主電路過電壓OE．-1～OE．-3 電機減速時的再生能量使主回路直流電壓上升到大約400V(對200V系列)或800V(對400V系列)以上，變頻器立即停止輸出，并停止運行。
電機過載O．L 當負載超過設定輸出特性時．依據反時限特性曲線．變頻器停止輸出．該特性可以根據所用電機功率進行設定。
變頻器過熱O．H 散熱器溫度達到85℃左右時，變頻器停止輸出。
驅動保護d．r 主電路橋臂故障。變頻器立即停止輸出(某些型號變頻器無此功能)。
電磁干擾CPU 檢測CPU、外圍電路以及數據是否異常．若受到強磁場干擾或異常損壞等，變頻器立即停止輸出。
欠電壓跳閘 在運轉中．如果由于停電或電壓下降使變頻器的供電電源電壓低于180V(對200V系列)或320V(對400V系列)時。切斷變頻器輸出并停止運行。
過電流限制(失速電流) 在加速中或運轉中．一旦過電流．將自動調整輸出頻率使輸出電流下降到失速電流電平以下。
過電壓限制(失速電壓) 如輸出頻率急劇下降．來自電機的再生能量將使電路直流母線電壓上升．此時為使主電路直流電壓不超過規定值而自動調整頻率。
異常停止EMS 輸人端子EMS—COM動作，且[E29]=O、[E30]=1，變頻器自動停車。
1)故障P.OFF
變頻器上電顯示P.OFF延時1~2s后顯示0，表示變頻器處于待機狀態。在應用中若出現變頻器上電后一直顯示P.OFF而不跳0現象，主要原因有輸入電壓過低、輸入電源缺相及變頻器電壓檢測電路故障，處理時應先測量電源三相輸入電壓，R、S、T端子正常電壓為三相380V，如果輸入電壓低于320V或輸入電源缺相，則應排除外部電源故障。
如果輸入電源正�？膳袛酁樽冾l器內部電壓檢測電路或缺相保護故障，對于G1/P1系列90kW及以上機型變頻器，故障原因主要為內部缺相檢測電路異常，缺相檢測電路由兩個單相380V/18.5V變壓器及整流電路構成，故障原因大多為檢測變壓器故障，處理時可測量變壓器的輸出電壓是否正常。
(2)故障ER08
變頻器出現ER08故障代碼表示變頻器處于欠壓故障狀態。主要原因有輸入電源過低或缺相、變頻器內部電壓檢測電路異常、變頻器主電路異常。通用變頻器電壓輸入范圍在320V~460V，在實際應用中變頻器滿載運行時,當輸入電壓低于340V時可能會出現欠壓保護，這時應電網輸入電壓或變頻器降額使用;若輸入電壓正常,變頻器在運行中出現ER08故障，則可判斷為變頻器內部故障。當主回路中KS器跳開，使限流電阻在變頻器運行時串聯到主回路中，這時若變頻器帶負載運行便會出現ER08故障，這時可排除是否為器損壞或器控制電路異常;若變頻器主回路正常，出現ER08的原因大多為電壓檢測電路故障，一般變頻器的電壓檢測電路為開關電源的一組輸出，經過取樣、比較電路后給CPU處理器，當超過設定值時，CPU根據比較輸出故障，IGBT，同時顯示故障代碼。
(3)故障ER02/ER05
故障代碼ER02/ER05表示變頻器在減速中出現過流或過壓故障，主要原因為減速時間過短、負載回饋能量過大未能及時被釋放。若電機驅動慣性較大的負載時，當變頻器(即電機的同步轉速)下降時電機的實際轉速可能大于同步轉速，這時電機處于發電狀態，此部分能量將通過變頻器的逆變電路返回到直流回路，從而使變頻器出現過壓或過流保護�，F場處理時在不影響生產工藝的情況下可變頻器的減速時間，若負載慣性較大，又要求在一定時間內停機時，則要加裝外部制動電阻和制動單元，G2/P2系列變頻器22kW以下的機型均內置制動單元,只需加外部制動電阻即可，電阻選配可根據產品說明中選用，對于功率22kW以上的機型則要求外加制動單元和制動電阻。
ER02/ER05故障一般只在變頻器減速停機中才會出現，如果變頻器在其它運行狀態下出現該故障，則可能是變頻器內部的開關電源部分，如電壓檢測電路或電流檢測電路異常而引起的。
(4)故障ER17
代碼ER17表示電流檢測故障，通用變頻器電流檢測一般采用電流傳感器，通過檢測變頻器兩相輸出電流來實現變頻器運行電流的檢測、顯示及保護功能，輸出電流經電流智能傳感器輸出線性電壓，經放大比較電路輸送給CPU處理器，CPU處理器根據不同判斷變頻器是否處于過電流狀態，如果輸出電流超過保護值，則故障保護電路，IGBT脈沖，實現保護功能。
變頻器出現ER17故障主要原因為電流傳感器故障或電流檢測放大比較電路異常，前者可通過更換傳感器解決，后者大多為相關電流檢測IC電路或IC芯片工作電源異常，可通過更換相關IC或相關電源解決。
(5)故障ER15
代碼ER15表示逆變模塊IPM、IGBT故障，主要原因為輸出對地短路、變頻器至電機的電纜線過長(超過50m)、逆變模塊或其保護電路故障�，F場處理時先拆去電機線,測量變頻器逆變模塊，觀察輸出是否存在短路，同時檢查電機是否對地短路及電機線是否超過允許范圍，如上述均正常，則可能為變頻器內部IGBT模塊驅動或保護電路異常。一般IGBT過流保護是通過檢測IGBT導通時的管壓降的。
當IGBT正常導通時其飽和壓降很低，當IGBT過流時管壓降VCE會隨著短路電流的而增大，增大到一定值時,檢測二極管DB將反向導通，此時反向電流經IGBT驅動保護電路送給CPU處理器，CPUIGBT輸出,以達到保護作用。如果檢測二極管DB損壞，則變頻器會出現ER15故障，現場處理時可更換檢測二極管以排除故障。
(6)故障ER11
ER11故障表示變頻器過熱，可能的原因主要有:風道阻塞、溫度過高、散熱風扇損壞不轉及溫度檢測電路異�！，F場處理時先判斷變頻器是否確實存在溫度過高情況，如果溫度過高可先按以上原因排除故障;若變頻器溫度正常情況下出現ER11，則故障原因為溫度檢測電路故障。康沃22kW以下機型采用的七單元逆變模塊，內部集成有溫度元件，如果模塊內此部分電路故障也會出現ER11，另一方面當溫度檢測運算電路異常時也會出現同樣故障現象。
