Easy-Laser D75 激光對中儀維修方案

一、故障初步診斷

1. 外觀與功能檢查
   • 檢查設備外殼、法蘭盤是否有變形、磕碰或密封破損，確認防水膠圈是否老化。
   • 按壓 ON/OFF 按鍵，測試按鍵手感與響應是否正常，有無卡滯或無反應。

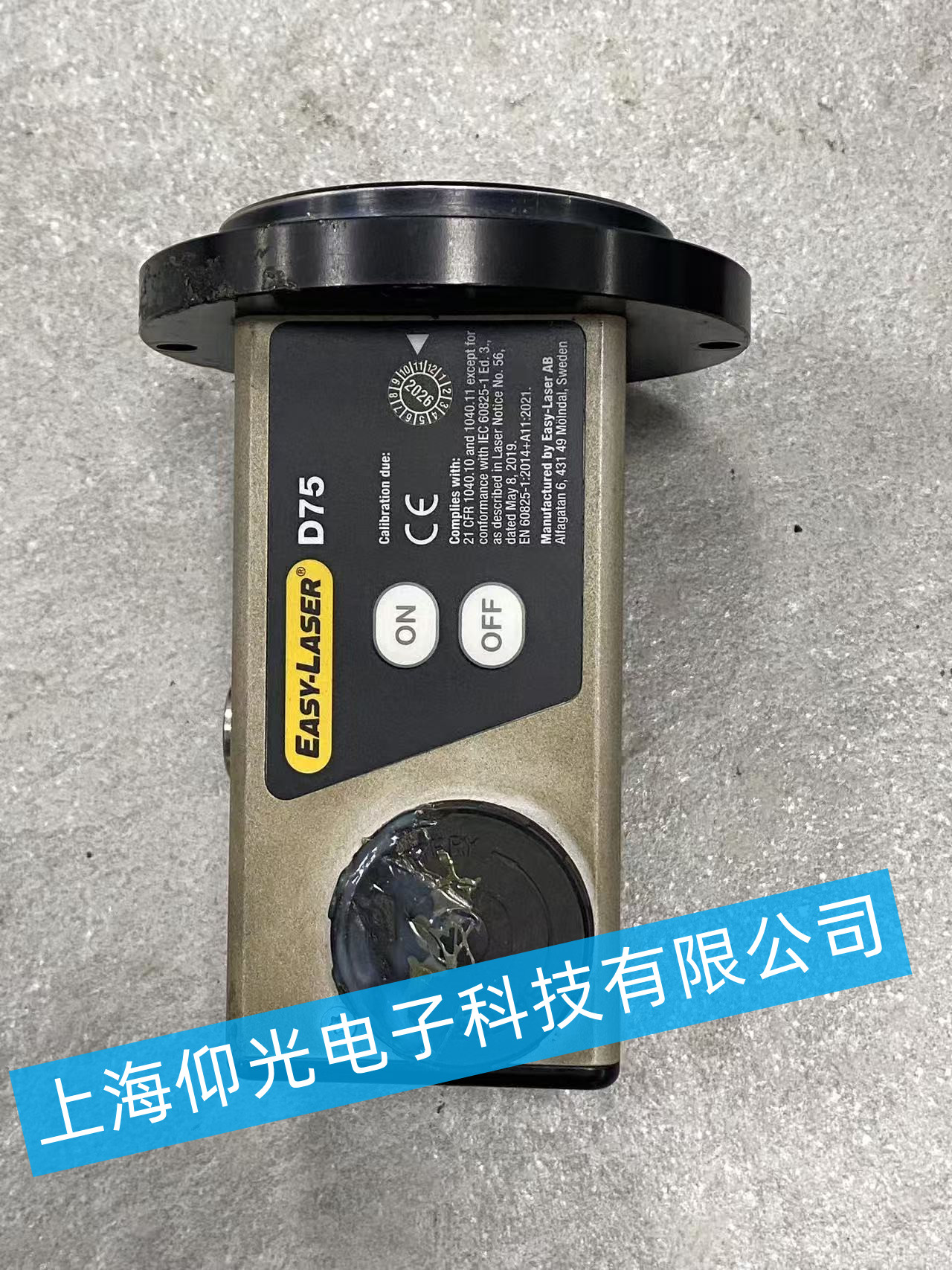

   • 觀察校準有效期（圖中顯示至 2026 年），若超期需同步完成校準。
   • 檢查底部密封區域（圖中可見明顯破損 / 溢膠），判斷是否存在進水、進塵導致的內部電路腐蝕。
2. 通電功能測試
   • 接入適配電源，觀察設備是否正常開機、指示燈是否點亮。
   • 測試激光發射功能：確認激光是否穩定輸出、光斑是否清晰，有無閃爍或無激光輸出。
   • 檢查通信接口（如藍牙 / 有線），測試與主機的連接是否正常。

二、常見故障與對應維修步驟

1. 底部密封破損 / 溢膠（圖中可見）
   • 處理步驟：
     1. 斷電后拆解底部蓋板，清理殘留膠體與內部積塵、積水。
     2. 檢查內部 PCB 板、傳感器是否有腐蝕、短路痕跡，用無水酒精清潔并烘干。
     3. 更換全新防水密封圈，重新打耐高溫密封膠，確保密封性能。
     4. 靜置 24 小時待膠固化后，進行防水測試（如 IP 等級測試）。
2. 按鍵無響應 / 失靈
   • 處理步驟：
     1. 拆解前面板，檢查按鍵開關是否氧化、觸點是否接觸不良。
     2. 清潔按鍵觸點與 PCB 板焊盤，若開關損壞則直接更換同規格輕觸開關。
     3. 重新裝配后測試按鍵手感與功能，確保按壓順暢、響應靈敏。
3. 激光無輸出 / 光斑異常
   • 處理步驟：
     1. 檢查激光二極管供電電路，測量驅動電壓是否正常，排查保險管是否熔斷。
     2. 若激光二極管老化或損壞，更換原廠匹配的激光管模塊。
     3. 校準激光光路，調整透鏡位置，確保光斑聚焦穩定、指向準確。
4. 通信 / 數據傳輸故障
   • 處理步驟：
     1. 檢查接口引腳是否氧化、針腳是否彎曲，清潔接口觸點。
     2. 測試藍牙模塊信號強度，若模塊故障則更換藍牙通信板。
     3. 重新配置設備與主機的配對參數，恢復數據傳輸功能。
5. 內部電路腐蝕 / 短路
   • 處理步驟：
     1. 全面拆解設備，用洗板水清潔 PCB 板，去除腐蝕痕跡。
     2. 檢查并更換受損的電子元件（如電容、電阻、芯片）。
     3. 烘干電路板后，進行通電測試，確認電路功能恢復。

三、維修后校準與測試

1. 功能校準
   • 按照原廠規范，對激光精度、角度測量、數據采集等核心功能進行校準。
   • 若設備超校準有效期，需送專業計量機構完成溯源校準，出具校準證書。
2. 整機測試
   • 模擬現場工況，測試設備對中精度、穩定性與通信可靠性。
   • 進行高低溫、防塵防水測試，確保維修后設備滿足工業環境使用要求。

四、安全與質保說明

• 維修過程需在防靜電環境下操作，避免靜電損壞精密電子元件。
• 更換的密封件、電子元件建議使用原廠配件，確保設備性能與壽命。
• 維修后提供90 天質保，質保期內若出現相同故障，免費返修。
