KYMA控制器維修KDU-110無輸出故障維修方法

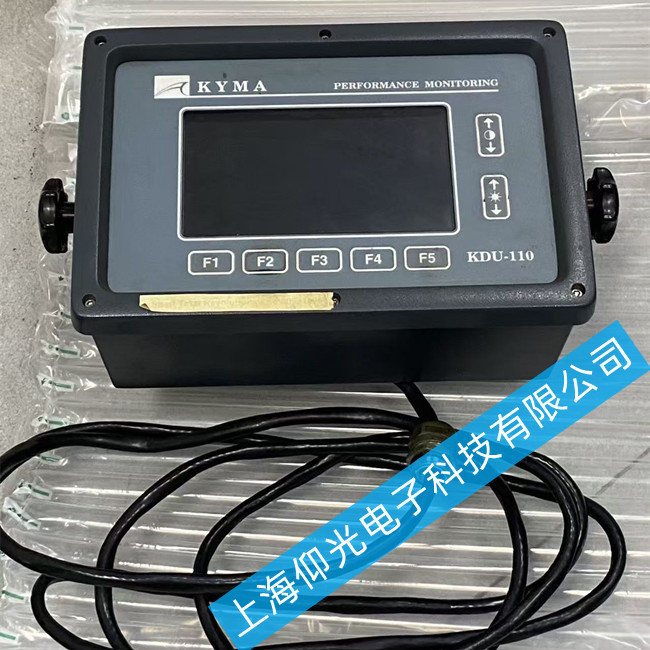

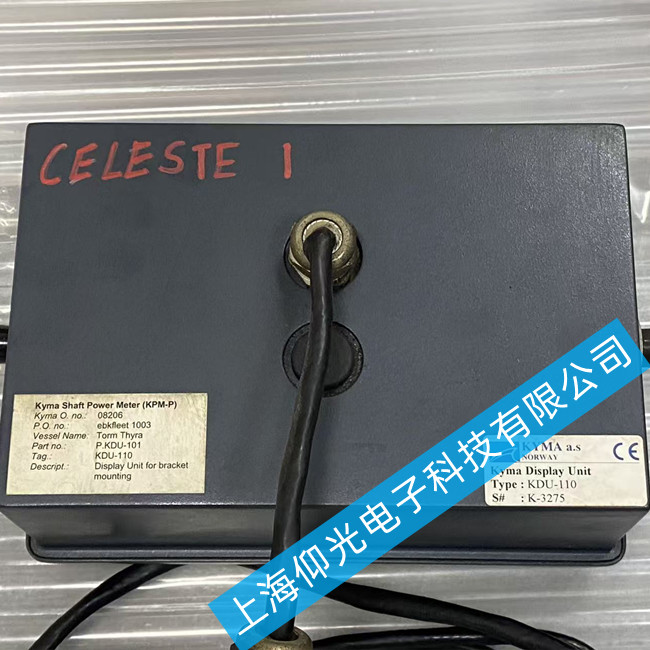

KYMA科邁KDU-110是船舶柴油發電機專用控制器，無輸出是該型號高發故障，整理了標準化維修排查方案：
一、故障核心邏輯
無輸出故障分為完全無任何輸出和有輸出但無法驅動發電機合閘/調節兩類，80%故障出在電源回路和輸出執行元件，按優先級逐步排查即可定位：
二、分步維修排查方案
1. 優先排查基礎故障（無需拆機，10分鐘完成）
供電檢查：該控制器額定輸入多為DC24V/AC220V，測量輸入端子電壓，確認電壓在額定范圍：若電壓為0，排查前級供電斷路器、接線是否松動跳閘，修復供電即可恢復輸出；電壓偏低會導致控制器無法正常工作，調整供電電壓后測試。
重啟復位測試：斷開電源靜置3分鐘后重新上電，排除臨時程序跑飛導致的無輸出，偶發故障重啟后可恢復。
控制信號檢查確認控制器是否收到啟動/合閘指令：測量啟動信號輸入端子電壓，若沒有指令信號，排查外部信號開關、傳感器故障，排除外部信號問題后再檢查控制器本身。
2. 分類型排查控制器內部故障
情況1：完全無輸出，控制器上電指示燈都不亮
故障集中在電源輸入回路：
檢查進線保險絲：測量保險通斷，若保險燒斷，先排查內部短路隱患，再更換同規格保險；壓敏電阻、EMC電容雷擊擊穿是燒保險常見原因，更換擊穿的保護元件即可。
電源板維修：查看電源板是否有電容鼓包漏液，電容老化會導致無輸出，更換鼓包電容；若整流橋、開關電源芯片損壞，更換對應元件修復供電，電源正常后輸出即可恢復。
情況2：控制器上電指示燈正常，但無控制輸出
故障集中在輸出執行元件和信號回路：
輸出繼電器故障（最高發，占比超60%）：該控制器所有控制輸出由繼電器執行，長期通斷會導致觸點燒蝕氧化，無法導通輸出；測量繼電器輸出端子通斷，若動作后仍不通，更換對應規格的輸出繼電器即可修復，半小時就能完成。
輸出驅動電路故障：繼電器線圈驅動三極管、光耦損壞，會導致繼電器無法吸合，測量驅動信號，更換損壞的驅動元件即可。
ADC采樣/調節輸出故障（調速輸出無信號）：如果是油門調速模擬量輸出無信號，檢查DAC輸出芯片、分壓電阻，芯片損壞或電阻變值會導致無輸出，更換對應元件后校準輸出即可。
程序故障：供電正常但無輸出，可能是程序丟失，重新燒錄KDU-110原廠程序，修復啟動邏輯即可恢復輸出。
