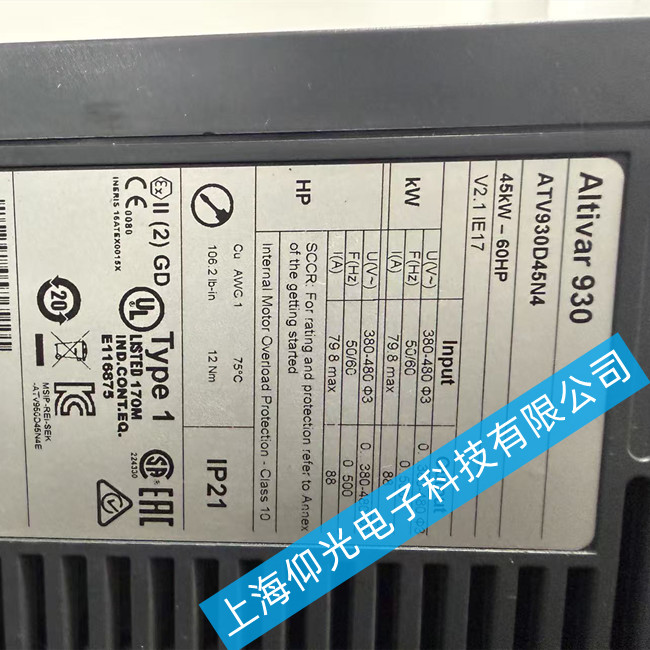

施耐德變頻器維修ATV930D45N4報警顯示USF故障維修方法
施耐德變頻器維修報警代碼USF 輸入欠壓 電源電壓過低、接線松動、電網波動
USF報警表示輸入欠壓，即施耐德變頻器檢測到主電源輸入電壓低于安全運行閾值，可能導致設備無法啟動或運行中突然停機，常見于ATV930、ATV71等系列變頻器。
故障原因分析
電網電壓過低或波動過大
外部供電電壓偏低（如三相380V系統低于320V），或瞬時跌落（如大設備啟動）導致欠壓保護觸發。
電源接線松動或接觸不良
輸入端子R/S/T接線松動、氧化、壓接不牢，造成有效電壓降低，尤其在高電流下壓降明顯。
斷路器或接觸器觸點老化
前級保護器件觸點電阻增大，導致實際輸入電壓下降。
整流橋或母線電容老化（內部故障）
變頻器內部整流模塊損壞、直流母線電容容量衰減，影響電壓建立與穩定。
多臺設備共用電源導致壓降
多臺變頻器或大功率設備共用變壓器，啟動時造成電網瞬時電壓跌落。
參數設置不當
欠壓保護閾值（如USF相關參數）設置過高，導致誤報警。
維修方法步驟
測量實際輸入電壓
使用萬用表在變頻器R/S/T端子直接測量三相電壓，確認是否低于320V（380V系統下限）。若電壓正常，則需排查內部檢測或整流環節。
檢查接線與端子狀態
斷電后檢查輸入端子是否緊固、無燒蝕或氧化。重點排查斷路器輸出側、接觸器觸點及電纜壓接處。
查看直流母線電壓（r0025）
通過變頻器面板或SoMove軟件讀取實時直流母線電壓，正常應為約540V DC。若明顯偏低（如<480V），說明整流或?yàn)V波環節異常。
排查電網質量與負載沖擊
若多臺設備同時報警，建議使用電能質量分析儀捕捉電壓波形，確認是否存在“瞬時掉電”現象。
核對欠壓保護參數
檢查參數USF相關設定（如USF-L欠壓閾值），標準值一般為300V AC左右，避免因設置不當導致頻繁報警。
