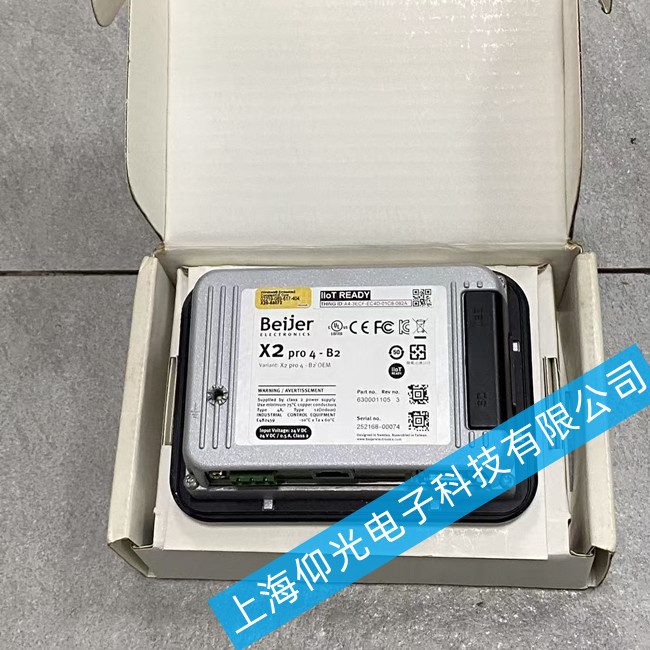

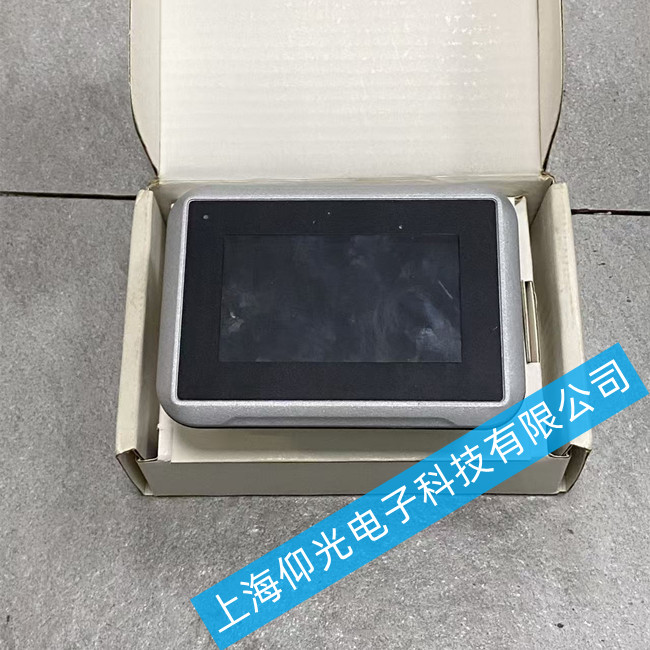

北爾觸摸屏維修X2pro4-B2顯示不清晰維修方法
北爾觸摸屏X2pro4-B2顯示不清晰，通常表現為畫面模糊、色彩暗淡、對比度低或局部顯示異常，可能影響操作識別與設備監控。以下是系統性維修方法：
故障原因分析
屏幕亮度/對比度設置不當
系統誤操作或參數重置導致顯示設置過低，是常見軟故障原因。
屏幕表面污損或老化
長期使用積累油污、灰塵或前膜磨損，影響透光率和視覺清晰度。
背光燈故障或衰減
LED背光老化、驅動電路異常導致亮度不足，屏幕發暗但字符仍可辨。
信號線接觸不良或干擾
LVDS或HDMI排線松動、氧化、屏蔽不良，造成圖像數據傳輸異常。
電源供電不穩定
輸入電壓波動（標準為24V DC）或紋波過大，影響屏幕驅動電路正常工作。
液晶屏或驅動板硬件損壞
驅動IC虛焊、顯存故障或液晶面板物理?yè)p傷，導致永久性顯示缺陷。
維修方法步驟
調整顯示設置
進入HMI系統設置界面，手動提高亮度與對比度至正常水平，確認是否因設置問題導致不清晰。
清潔屏幕表面
使用無水酒精和軟布徹底清潔屏幕，去除油污與劃痕影響。避免使用腐蝕性清潔劑。
檢查并緊固信號線連接
斷電后重新插拔屏幕與主板之間的LVDS排線，檢查是否有氧化、壓傷或接觸不良。必要時更換為屏蔽排線，并確保屏蔽層單端接地。
測量供電電壓
使用萬用表檢測輸入電壓是否穩定在24V DC ±10%范圍內，排除欠壓、過壓或電源紋波問題。
排除電磁干擾源
將顯示信號線與動力線分開布線，避免平行走線超過30cm。建議穿入金屬導管或使用帶屏蔽槽的線槽隔離。
判斷背光狀態
若屏幕極暗但用手電照射可見畫面 → 背光燈或驅動電路故障，需更換背光組件或驅動板。
若畫面模糊、重影或錯位 → 可能為液晶驅動IC損壞，需更換屏幕模塊。
