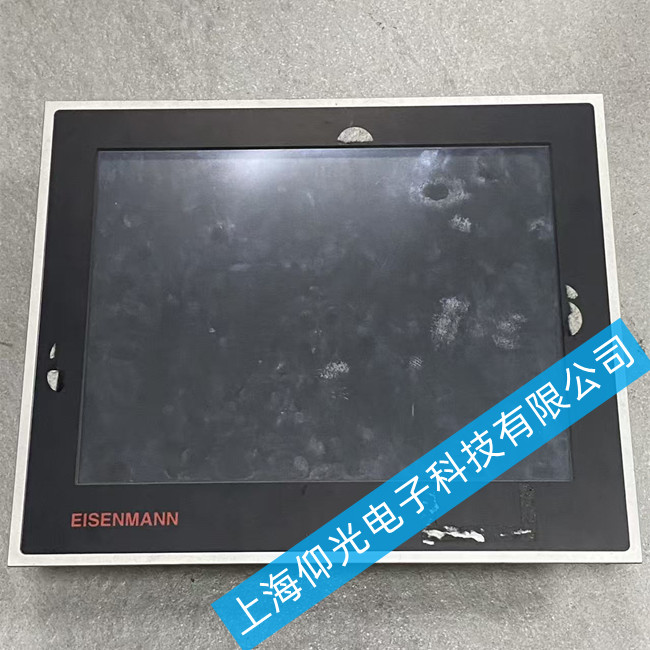

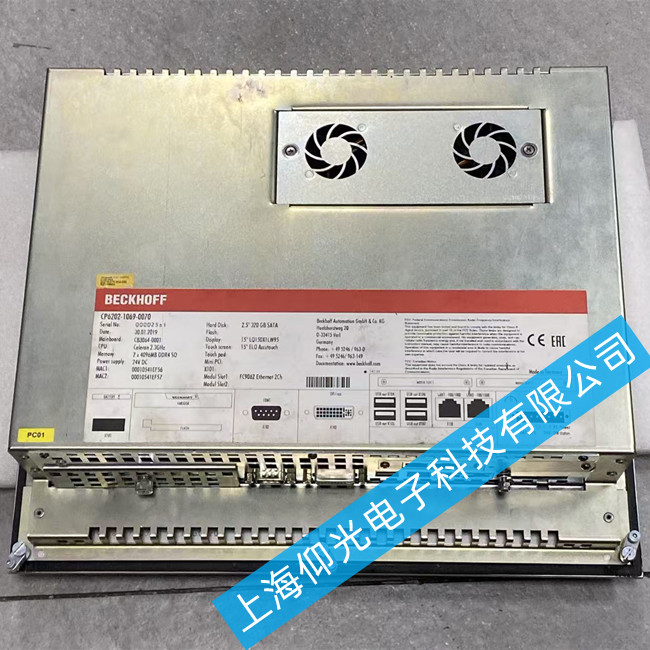

倍福觸摸屏維修CP6202-1069-0070上電花屏故障維修方法
倍福觸摸屏CP6202-1069-0070上電花屏故障可通過清潔連接器、檢查電路板、更新固件及專業維修解決。該問題通常由接觸不良、硬件損傷或系統異常引起，需逐步排查。
一、初步排查與處理
1. 斷電重啟并檢查電源
確認供電電壓穩定（DC 24V ±10%），避免因電源波動導致顯示異常。
斷電5分鐘后重新上電，觀察是否仍出現花屏，排除臨時系統紊亂。
2. 檢查連接線路
檢查觸摸屏與工控機之間的通信線（如RS485、以太網）是否松動或氧化。
重點查看接頭處是否有銹蝕或灰塵，可用無水酒精棉簽輕擦金手指部分。
二、硬件與環境檢測
1. 清潔電路板與連接器
斷電后使用干燥壓縮空氣清除內部灰塵，特別是主板和顯示驅動模塊周圍。
若發現電路板有氧化痕跡，可使用專用電路板清潔劑進行擦拭，防止接觸不良引發信號干擾。
2. 檢查散熱與溫升
觸摸屏長時間運行過熱可能導致液晶驅動芯片工作異常，引發花屏。
確保通風口未被堵塞，風扇運轉正常，環境溫度控制在0~50℃之間。
三、軟件與系統修復
1. 更新固件或恢復系統
訪問倍福官網下載對應型號的最新固件，通過U盤或TwinCAT工具進行升級。
若系統文件損壞，可嘗試恢復出廠設置或重新燒錄操作系統鏡像。
2. 檢查顯示驅動程序
確認當前運行的PLC程序中未對顯示分辨率或刷新率進行錯誤配置。
如使用TwinCAT HMI，需核對項目中的畫面布局與字體資源是否完整。
四、專業維修建議
若上述方法無效，可能存在以下深層問題：
液晶屏或驅動板物理損壞：如屏幕出現豎線、色塊、局部閃爍，需更換顯示屏模塊。
主板顯存故障：表現為隨機花屏、字符錯亂，需通過示波器檢測信號完整性。
