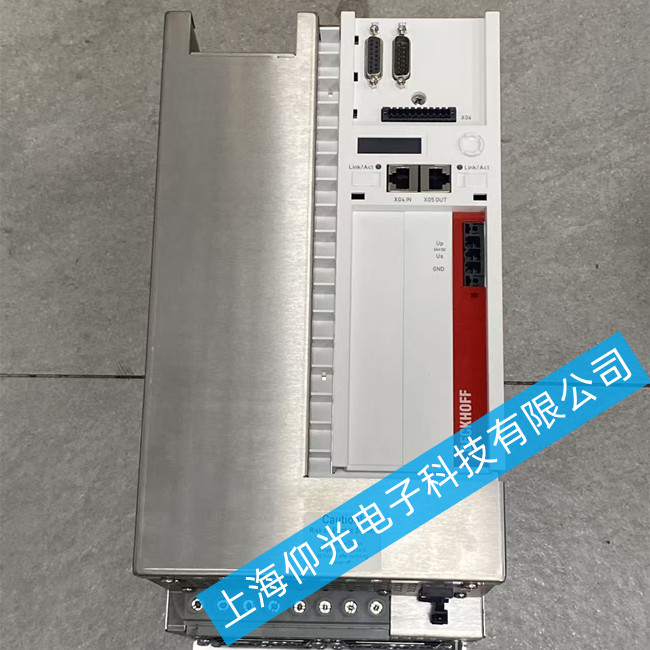

倍福伺服驅動器維修AX5172-0000-0202報警顯示F614故障維修
倍福伺服驅動器維修報警代碼F614，命令功能P-0-0160期間的扭矩、力或電流限制
在命令功能P-0-0160期間的扭矩、力或電流限制。
診斷代碼(十六進制)
F614
類別
錯誤
標準反應
扭矩關閉
診斷代碼(十進制)
62996
類型
命令錯誤
重置
執行重置命令(S-0-0099)
倍福驅動器內部硬件維修（外部 / 參數均正常）
拆機：打開外殼，清潔 PCB（洗板水 + 無水乙醇），檢查有無燒痕、鼓包電容、腐蝕
電流檢測電路（核心）
檢測三相電流采樣電阻（毫歐級）：阻值一致、無開路 / 短路
檢測霍爾電流傳感器：供電（5V）、輸出信號正常，無偏移 / 損壞，更換異常傳感器
檢測運放 / 比較器、濾波電容：補焊虛焊、更換損壞器件
功率回路檢測
測 IGBT 模塊：無擊穿、無短路，驅動電路正常
檢測母線電容：容量≥標稱 80%、無鼓包漏液，更換老化電容
控制板檢測：檢查 DSP、通信接口、電源模塊，修復斷線 / 虛焊
倍福驅動器維修后測試與驗收
空載測試：電機平穩運行、無抖動、電流正常、無 F614
輕載→滿載測試：逐步加載，電流 / 扭矩不超閾值、運行穩定
連續運行 2 小時：溫度正常、無報警、編碼器反饋正常
驗證 P-0-0160 功能：按需啟用，限制值 / 時間設置合理
倍福伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
