一、設備基礎信息確認
ABB ACS510、ACS550 系列通用型變頻器，是工業自動化、風機水泵、機床傳動的核心控制設備，維修前先完成基礎信息核對：
- 核心型號：ACS510（風機水泵專用）、ACS550（通用型）
- 額定電壓：三相 AC 380-480V（主流機型）
- 核心故障高發點：整流橋 / IGBT 模塊擊穿、電源 / 驅動板故障、散熱系統失效、電流檢測異常
二、標準維修流程（分階段執行，可直接作為維修報告模板）
🔧 第一階段：故障初檢與安全準備（維修前必做）
1. 安全操作規范
- 斷電操作：斷開主電源后，等待 15 分鐘以上（確保母線電容完全放電），用萬用表直流檔測量 DC+、DC - 端子，確認電壓＜20V 后方可開蓋操作，防止電容殘余電壓觸電。
- 防靜電措施：佩戴防靜電手環，避免靜電擊穿控制板芯片。
-
外觀初檢：檢查變頻器是否有燒蝕、鼓包、漏液、異味，重點排查：
- 電解電容（母線電容、電源板小電容）是否鼓包漏液
- 整流橋、IGBT 模塊是否有燒黑、炸裂痕跡
- 散熱風扇是否卡滯、積灰嚴重
- 接線端子是否松動、氧化
2. 基礎故障排查（無代碼故障通用步驟）
| 故障現象 | 快速排查項 | 初步處理 |
|---|---|---|
| 上電無顯示 | ① 輸入電源是否正常；② 熔斷器 / 斷路器是否跳閘；③ 電源板供電是否正常 | 恢復電源、更換熔斷絲、檢修電源板 |
| 運行跳閘（無代碼） | ① 電機絕緣是否＞1MΩ；② 輸出電纜是否短路；③ 負載是否卡滯 | 電機絕緣檢測、排除短路、清理負載卡阻 |
| 過溫報警（F0003/F0037） | ① 散熱風扇是否運轉；② 散熱器是否積灰；③ 環境溫度是否超標 | 清理積塵、更換故障風扇、改善通風 |
| 過流報警（F0001） | ① 加速時間是否過短；② 電機 / 電纜是否短路；③ IGBT 模塊是否擊穿 | 延長加速時間、排除短路、檢測模塊 |
🔧 第二階段：核心硬件檢測與維修（故障定位核心）
1. 主回路（整流 / 逆變）檢測（最常見故障）
檢測工具：數字萬用表（二極管檔）
操作步驟：
- 斷開所有外部接線，確保變頻器完全斷電、電容放電完成。
-
整流橋檢測：測量 R/S/T（輸入）與 DC+/DC-（母線）之間的二極管特性：
- 紅筆接 DC-，黑筆分別接 R/S/T，正常讀數為 0.4-0.6V，三相偏差＜10%
- 黑筆接 DC+，紅筆分別接 R/S/T，正常讀數為 0.4-0.6V，三相偏差＜10%
- 若讀數為 0（擊穿）或無窮大（開路），說明整流橋損壞，需更換同型號整流模塊。
-
IGBT 逆變模塊檢測：測量 U/V/W（輸出）與 DC+/DC - 之間的二極管特性：
- 紅筆接 DC-，黑筆分別接 U/V/W，正常讀數為 0.4-0.6V，三相偏差＜10%
- 黑筆接 DC+，紅筆分別接 U/V/W，正常讀數為 0.4-0.6V，三相偏差＜10%
- 若讀數異常，說明 IGBT 模塊擊穿，需更換同型號 IGBT（如 FF450R12ME4 等），同時同步檢測驅動板是否損壞。
- 母線電容檢測：用萬用表測量電容容量，若容量下降＞20%，或有鼓包漏液，直接整組更換同規格電容（如 450V 4700μF），避免后續炸機。
2. 電源 / 驅動 / 控制板檢測
- 電源板：檢測 + 24V、+15V、+5V 等輔助供電是否正常，若電壓偏差＞5%，排查開關電源芯片、光耦、穩壓管，更換故障元件。
- 驅動板：IGBT 更換后，必須檢測驅動板的驅動電壓、光耦隔離是否正常，避免二次擊穿 IGBT；重點排查驅動電阻、光耦、驅動芯片。
- 控制板：檢測電流霍爾傳感器、溫度傳感器是否正常，若出現電流檢測故障（ACS510 特有），優先更換控制板或檢修電流檢測電路；同時檢查面板通訊、端子接線是否松動。
3. 散熱系統維修（過溫故障根治）
- 風扇檢測：斷電后手動轉動風扇，若卡滯、異響，直接更換同型號散熱風扇（如 ACS510 配套 24V/220V 軸流風扇）。
- 清灰保養：用 0.3MPa 以下壓縮空氣，徹底清理散熱器、濾網、風扇風道的積塵，避免風道堵塞導致過熱。
- 溫度傳感器檢測：若清灰后仍報過溫，檢測 NTC 溫度傳感器阻值是否正常，異常則更換。
🔧 第三階段：常見故障代碼專項維修（高頻問題速查）
| 故障代碼 | 故障名稱 | 核心原因 | 維修解決方案 |
|---|---|---|---|
| F0001 | 過電流 | 電機過載、加速時間過短、輸出短路、IGBT 擊穿 | 1. 延長加速時間（參數 2202）；2. 排除電機 / 電纜短路；3. 檢測并更換 IGBT 模塊；4. 檢查電流傳感器 |
| F0002 | 過電壓 | 減速時間過短、輸入電壓過高、制動電阻失效 | 1. 延長減速時間（參數 2203）；2. 檢查電網電壓；3. 檢測 / 更換制動電阻、制動單元 |
| F0003 | 欠電壓 | 電源缺相、整流橋故障、母線電容容量不足 | 1. 檢查輸入電源 / 接觸器；2. 檢測整流橋；3. 更換老化母線電容 |
| F0004/F0037 | 過溫 | 風扇故障、散熱器積灰、環境溫度過高、負載過大 | 1. 更換故障風扇；2. 徹底清灰；3. 改善柜內通風；4. 降低負載 |
| F0010 | 通訊故障 | 面板接線松動、通訊參數不匹配、通訊模塊損壞 | 1. 重新插拔面板接線；2. 核對波特率 / 地址參數；3. 檢修 / 更換通訊板 |
| F0012 | 電機堵轉 | 負載卡滯、電機故障、參數設置不當 | 1. 排查負載卡阻；2. 檢測電機絕緣；3. 調整過載保護參數（3010-3012） |
🔧 第四階段：參數恢復與負載測試（維修驗收）
1. 參數恢復
-
若控制板未更換，直接恢復原有參數；若更換控制板，需重新設置：
- 電機額定參數（電壓、電流、功率、轉速）
- 加減速時間（2202/2203）、過載保護（30 組參數）
- 控制模式（V/F 或矢量控制，ACS550 支持矢量）
- 通訊參數（若有上位機通訊）
2. 空載 / 帶載測試
- 空載測試：斷開電機負載，上電運行，觀察變頻器輸出電壓、電流是否平衡，無報警、無異響，面板顯示正常。
-
帶載測試：接回電機，帶負載運行 1-2 小時，監測：
- 輸出電流、溫度是否正常
- 有無跳閘、報警
- 電機運行是否平穩、無異響
- 測試合格后，完成維修，出具維修報告。
三、預防性維護建議（延長設備壽命）
- 定期保養：每 6-12 個月，斷電清灰、檢測母線電容容量、檢查風扇運轉狀態。
- 環境管控：確保變頻器安裝環境溫度在 - 10℃~+40℃，避免粉塵、潮濕、腐蝕性氣體。
- 電源保護：加裝進線電抗器、EMC 濾波器，抑制電網浪涌，保護整流橋 / IGBT。
- 冗余備份：關鍵設備提前備份參數，采購?fù)吞?hào)備件，避免故障停機影響生產。
|
|
|
|
|---|---|---|
|
|

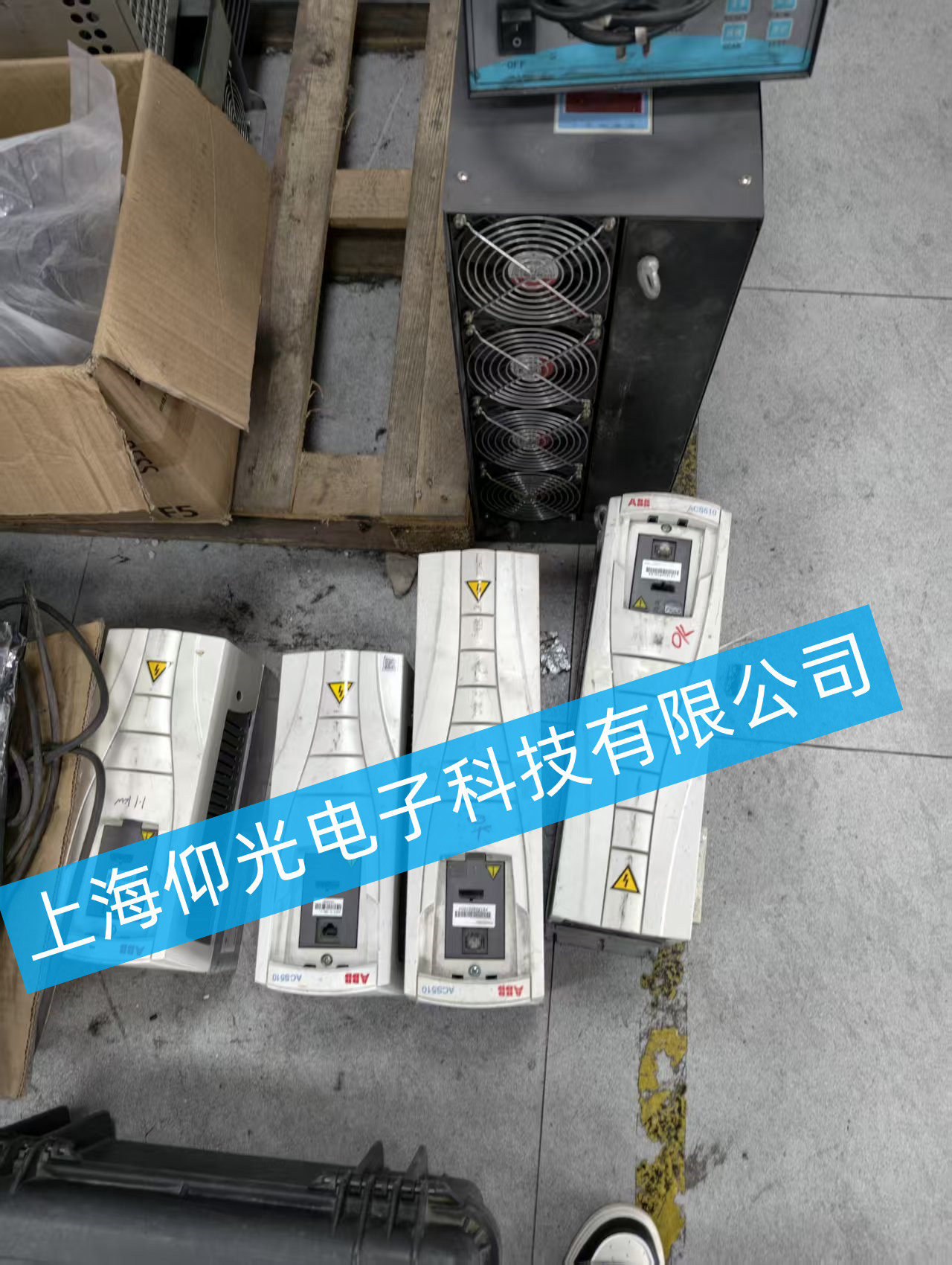

- 若變頻器為批量故障（如圖中多臺同型號），優先排查共性問題：如電網電壓異常、負載沖擊、散熱環境惡劣，避免單臺維修后重復故障。
- 對于高功率（＞55kW）變頻器，建議優先更換整板 / 模塊，避免維修后可靠性不足。
-
上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
