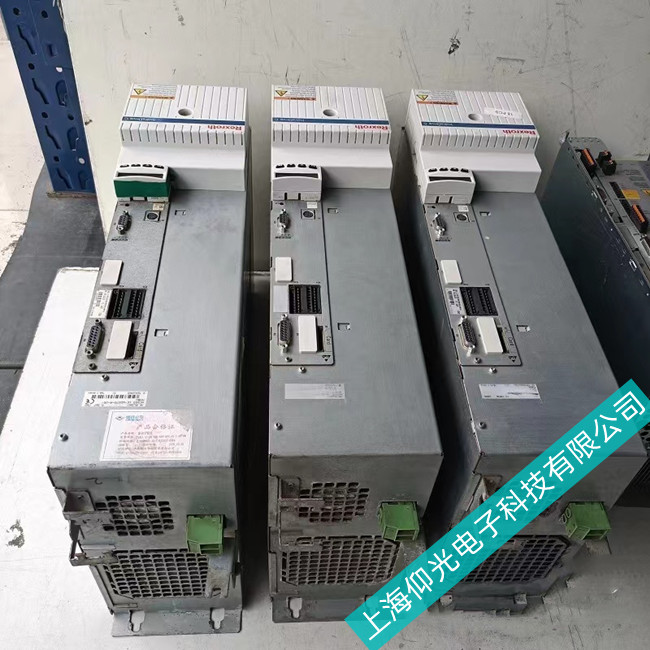

力士樂（Rexroth）伺服驅動器 F2085 故障含義及原因
力士樂（Rexroth）伺服驅動器出現 F2085 故障代碼，通常指的是 “電機編碼器（反饋）錯誤”或 “通訊循環數據同步錯誤” ，具體含義取決于驅動器的具體系列（如 IndraDrive DKC/CS 系列或 IndraDrive Mi 等）。
這個故障通常意味著驅動器無法正確讀取或處理來自電機的反饋信號，導致無法正常運行。以下是針對該故障的系統性排查與維修建議：
一、 故障含義與原因分析
F2085 通常指向以下幾種可能：
編碼器硬件損壞：電機內部的編碼器（如旋轉變壓器、EnDat、Hiperface 等）物理損壞。
編碼器電纜問題：屏蔽層破損、斷線、插頭接觸不良、受強電干擾（未使用原裝或高屏蔽電纜）。
驅動器硬件故障：驅動器上的編碼器接口板（Encoder Interface）損壞，導致無法供電或接收信號。
參數配置錯誤：驅動參數與實際電機型號不匹配（如電子銘牌讀取失�。�，或通訊周期設置不當。
電池電壓低：如果是絕對編碼器，電池電壓過低導致位置丟失。
二、 現場排查步驟（維修前自查）
在進行拆機維修前，建議按以下順序排查：
檢查編碼器電纜（最常見原因）
查看電纜是否有破損、彎折過度或被擠壓的痕跡。
重新插拔：斷開電源，重新插拔電機側和驅動器側的編碼器插頭，確保鎖緊。
測量通斷：使用萬用表測量編碼器線是否開路，特別注意屏蔽層是否接地良好。
檢查電池與編碼器狀態
如果是絕對編碼器，查看驅動器或電機上的電池盒電壓是否低于 3V。
嘗試執行 “編碼器復位” 或 “重新配置編碼器數據” （通過操作面板或軟件）。
軟件診斷（IndraWorks）
使用力士樂 IndraWorks 軟件連接驅動器，查看 診斷緩沖區。
觀察是上電瞬間報錯，還是電機旋轉時報錯。
如果是旋轉時報錯，多為電纜受干擾或編碼器機械損壞（軸磨損、碼盤碎裂）。
三、 維修方案
如果上述排查無法解決，通常涉及硬件維修：
1. 驅動器端維修（編碼器接口板）
現象：更換新編碼器線后故障依舊，且多臺電機連接該驅動器均報 F2085。
維修：通常需要更換驅動器的 編碼器反饋板。此類板卡多為多層電路板，包含信號調理芯片和隔離電路。維修時需要檢測：
編碼器供電電壓（通常為 5V 或 8V）是否短路或異常。
通信差分信號線路（RS485 或 EnDat 協議）上的匹配電阻和芯片是否擊穿。
2. 電機端維修（編碼器更換）
現象：更換驅動器后故障依舊，或搖動電機線時故障頻發。
維修：需拆開電機后蓋，更換編碼器。
注意：力士樂電機編碼器通常帶有 電子銘牌 數據。更換編碼器后，需要使用 IndraWorks 軟件重新寫入電機參數（或通過控制器執行“電機自動識別”），否則即使換了硬件，驅動器不認參數，依然會報 F2085。
四、 維修后的關鍵步驟（非常重要）
更換編碼器或驅動器反饋板后，不能直接上電運行，必須執行以下操作：
參數恢復與核對：
如果更換了驅動器硬件，需將原電機的 電子銘牌數據 重新寫入新驅動器。
執行 “Restore Data”（恢復數據）操作。
編碼器調校（Commutation Offset）：
對于同步伺服電機，必須執行 “電機相位角測定” （通常稱為 C-Offset 或 編碼器校準）。
如果不進行此步驟，電機可能會暴沖、劇烈振動或運行電流極大，嚴重時會燒毀驅動器功率模塊。
