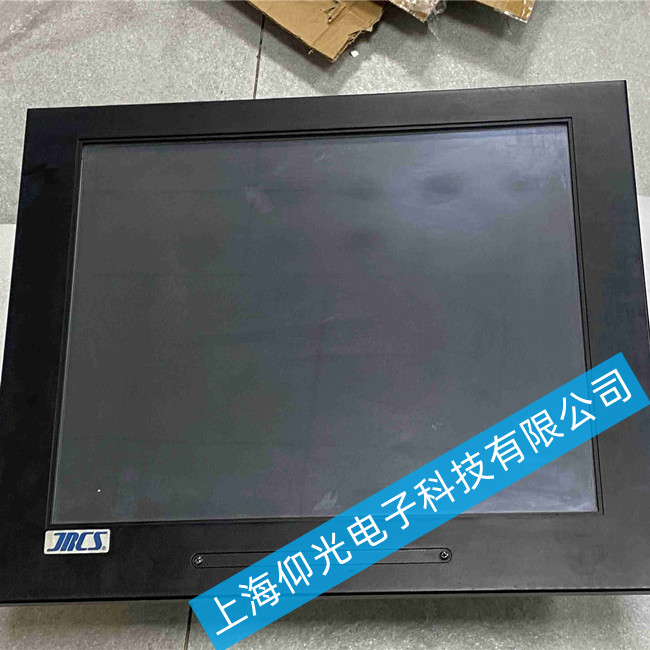

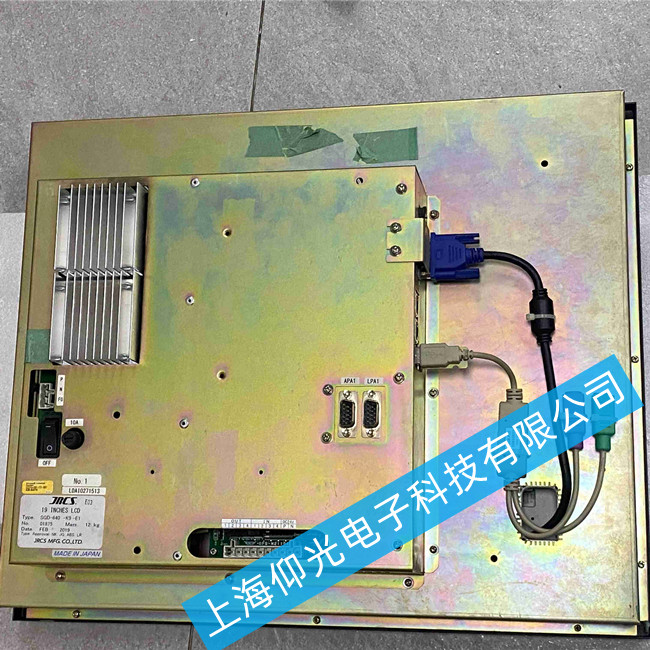

JRCS觸摸屏維修SGD-640-K9-E1主板故障維修方法
一、 常見故障現象與初步判斷
根據維修經驗，SGD-640-K9-E1主板故障通常表現為以下幾類：
開機無反應（黑屏）：設備通電后指示燈不亮，屏幕無任何顯示。通常與電源電路、主板供電模塊或逆變器損壞有關。
上電即燒保險：通電瞬間保險絲熔斷，通常由主板逆變器部分短路（如三極管D667擊穿）或電源模塊故障引起。
屏幕顯示異常：包括白屏、花屏、暗屏或顯示豎條/橫條。可能涉及LCD負壓電路異常、顯存故障或主板CPU損壞。
觸摸失靈或偏移：觸摸無反應、反應遲鈍或點擊位置偏移。需排查觸摸面板本身或主板觸摸控制電路。
通訊故障：與PLC或上位機通訊不上，時有時無。需檢查通訊接口電路、電纜連接或主板通訊芯片。
二、 維修流程與核心步驟
1. 外觀檢查與清潔
觀察法：仔細檢查主板是否有燒焦痕跡、電容鼓包（爆漿）、元件脫落或插槽內異物。
清潔法：使用軟毛刷清除主板灰塵，重點清潔內存條、顯卡（如有）的金手指，去除氧化層。對于工控環境，需特別注意接口的腐蝕情況。
2. 電源電路檢修
測量供電：使用萬用表測量主板各關鍵電壓點，如CPU供電、內存供電、芯片組供電。重點檢查+5VSB待機電壓是否正常。
保險電阻：檢查主板上的保險電阻是否熔斷。若熔斷，需排查后方電路是否存在短路，確認無誤后方可更換同規格保險絲。
JRCS觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
