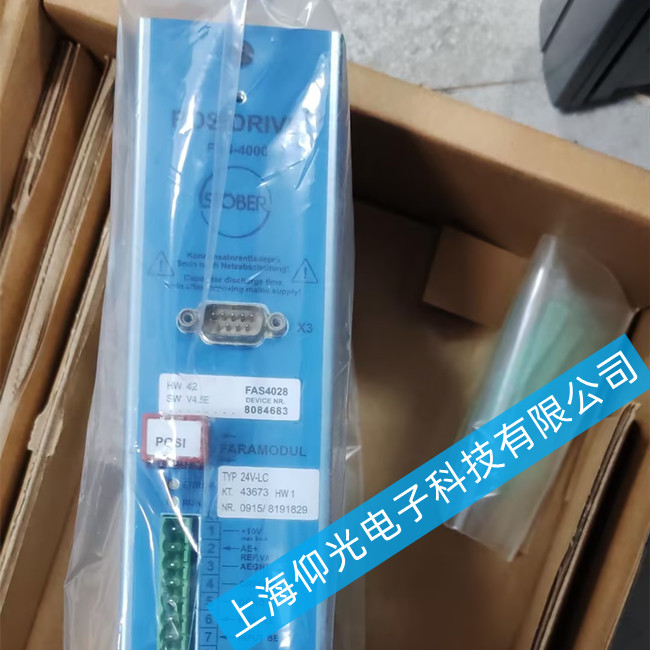

斯德博驅動器維修FAS4028報警顯示31號故障維修方法
斯德博驅動器報警顯示31 Short/ground 故障 短路/接地電機繞組短路、功率模塊IGBT 斷電測電機三相電阻與絕緣;檢查模塊驅動波形 更換損壞模塊或電纜損壞、電纜破皮接地，
斯德博驅動器故障原因分析
根據斯德博驅動器的設計邏輯，31號故障主要指向以下三個核心區域的異常：
電機側短路：伺服電機內部繞組發生相間短路或?qū)Φ囟搪贰?br /> 功率模塊損壞：驅動器內部的IGBT功率模塊（逆變橋）擊穿短路。
電纜破損接地：連接電機與驅動器的動力電纜（U/V/W）絕緣層破損，導致線芯與設備外殼或地線接觸。
斯德博驅動器維修步驟與排查流程
建議按照由外到內、由簡到繁的順序進行排查，避免盲目拆機導致二次損壞。
第一步：斷電隔離排查（安全第一）
完全斷電：斷開驅動器主電源（L1/L2/L3）和控制電源，等待5分鐘以上，確保母線電容完全放電。
斷開電機：將驅動器輸出端（U/V/W）的電機動力線全部拆下，使其處于空載狀態。
第二步：判斷故障源（驅動器 or 電機）
空載上電測試：
保持電機線斷開，重新給驅動器上電。
情況A：如果上電后不再報31號故障，說明驅動器本體正常，故障點在電機或電纜。請?zhí)D(zhuǎn)至第三步。
情況B：如果上電后仍然報31號故障，說明驅動器內部功率模塊或檢測電路已損壞。請?zhí)D(zhuǎn)至第四步。
