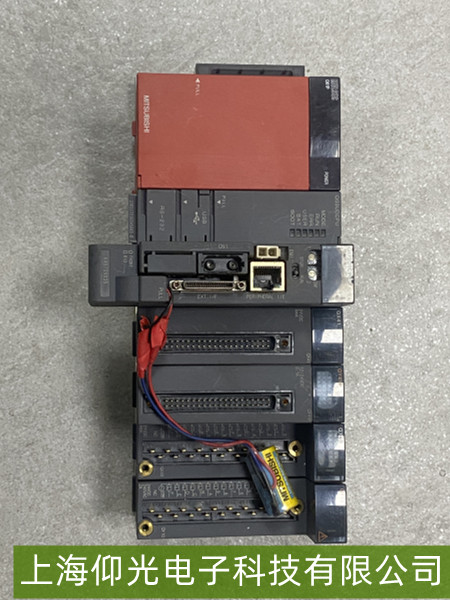

三菱PLC Q61P模塊過壓保護頻繁觸發故障排查
三菱PLC Q61P模塊過壓保護頻繁觸發時，主要現象為：模塊因檢測到輸入/輸出電壓超過安全閾值（如輸入電壓過高或輸出端異常升壓），自動激活過壓保護電路，表現為模塊斷電停機、電源指示燈熄滅（或閃爍報警），甚至伴隨PLC系統整體掉電。頻繁觸發可能導致模塊內部保護元件（如壓敏電阻、TVS管）性能下降，甚至損壞主電路。
二、基礎排查步驟
輸入電源電壓檢測
確認輸入規格匹配：Q61P模塊的輸入電壓通常為 24V DC（部分型號支持100-240V AC，需根據實物銘牌確認）。用萬用表測量輸入端子（如L/N或+/-）的電壓值，檢查是否超出模塊額定范圍（例如24V DC模塊的正常范圍為24V±5%，即22.8V~25.2V；若輸入長期≥26V可能觸發過壓）。
排查上級電源問題：若輸入電壓超標，需檢查供電電源（如開關電源、變壓器）是否輸出不穩定（如負載波動導致電壓抬升），或配電線路是否存在接觸不良（虛接時可能產生瞬時高壓）。
負載短路/過載：若模塊輸出端（如24V DC供電給PLC擴展模塊、傳感器等）存在短路（如導線破損接地、負載元件擊穿），可能導致輸出電流激增，引發內部保護電路誤判為“過壓”（部分模塊通過電流-電壓聯動保護）。用萬用表測量輸出端子（如+24V/GND）對地電阻（正常應≥幾百kΩ），若阻值極低（＜10kΩ）則存在短路。
感性負載反向電動勢（EMF）：若輸出端連接了電磁閥、繼電器等感性負載，斷電時會產生反向EMF（可能疊加到電源端形成瞬時高壓）。檢查感性負載是否并聯了續流二極管（如1N4007）或浪涌吸收電路（如RC吸收器），若未配置則可能引發過壓保護。
三、深入排查與維修
模塊內部保護電路檢測
壓敏電阻/TVS管狀態：Q61P模塊內部通常集成壓敏電阻（用于抑制浪涌電壓）或TVS瞬態二極管（用于吸收瞬時高壓）。若這些元件因長期過壓沖擊老化（如壓敏電阻開裂、TVS管擊穿短路），可能導致保護閾值異�；蛘`觸發。斷電后拆開模塊外殼（需專業操作），檢查這些元件外觀是否有燒焦、鼓包痕跡，必要時用萬用表測量其通斷（壓敏電阻在常態下阻值極高，TVS管反向漏電流應極小）。
過壓檢測電路元件：模塊內的過壓檢測電路包含分壓電阻、比較器芯片等。若分壓電阻阻值漂移（如因高溫氧化導致阻值變化），可能誤判電壓值；比較器芯片故障則可能錯誤輸出保護信號。需用萬用表測量關鍵電阻阻值（對比手冊標稱值），或通過示波器檢測比較器輸入/輸出波形（正常無過壓時輸出應為低電平）。
環境與外部干擾
電網/線路干擾：若PLC安裝環境存在高頻干擾（如大型電機、電焊機附近），可能通過電源線耦合到模塊輸入端，形成瞬時尖峰電壓。檢查輸入電源是否加裝了濾波器（如EMI濾波器）或浪涌保護器（SPD），必要時增加隔離變壓器或穩壓電源。
模塊散熱不良：過壓保護電路可能因模塊長期高溫運行（如通風孔堵塞、環境溫度＞50℃）導致閾值漂移（部分保護元件對溫度敏感）。檢查模塊安裝位置是否通風良好，清理散熱孔灰塵，確保環境溫度在0~55℃（標準范圍）。
