SAM觸摸屏維修eTOP05-D245通訊不上故障維修指南
一、故障現象描述

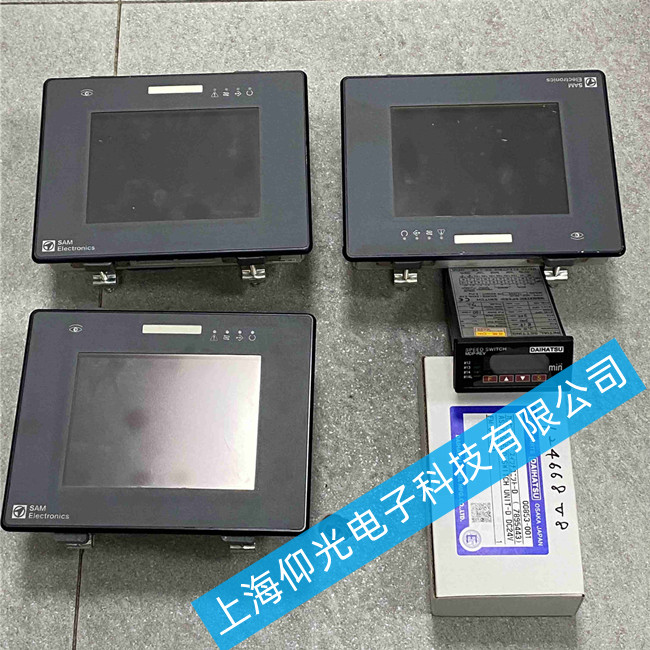

SAM觸摸屏eTOP05-D245作為船舶顯示屏的核心組件，在工業自動化控制系統中承擔著重要的人機交互功能。當設備出現通訊不上故障時，主要表現為觸摸屏無法與PLC或其他控制設備建立正常通訊連接，屏幕顯示"正在通訊..."但無法完成數據交換，或直接顯示通訊失敗報警信息。
二、故障原因分析
1. 通訊參數設置問題
通訊參數設置不一致是導致通訊失敗的最常見原因。觸摸屏與PLC之間的波特率、數據位、停止位、校驗位等參數必須完全匹配。如果參數設置錯誤，即使物理連接正常，設備也無法建立通訊連接。
2. 硬件連接故障
通訊線纜松動、損壞或連接錯誤是常見故障點。包括RS232、RS485或以太網通訊線纜的接口松動、針腳彎曲、線纜斷裂等物理損壞，都會導致信號傳輸中斷。此外，通訊接口氧化、接觸不良也會影響通訊質量。
3. 通訊端口故障
觸摸屏或PLC的通訊端口可能因長期使用或過載而損壞。串口燒毀、端口芯片故障、接口電路問題等硬件故障都會導致通訊失敗。需要檢查端口指示燈狀態，使用萬用表測量端口電壓進行判斷。
4. 軟件配置問題
觸摸屏程序中的設備地址、站號設置錯誤，或與PLC的實際配置不匹配，會導致通訊失敗。此外，驅動程序版本不兼容、操作系統問題、軟件沖突等也會影響通訊功能。
5. 電磁干擾影響
工業環境中存在大量電磁干擾源，如變頻器、大功率電機、高頻設備等，這些設備運行時產生的強電磁干擾可能影響通訊信號的穩定性，導致通訊時斷時續或完全失敗。
6. 電源問題
電源供應不穩定或電源線路問題也會影響通訊功能。電壓波動、電源紋波過大、電源模塊故障等都會導致觸摸屏工作異常，進而影響通訊性能。
SAM觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
