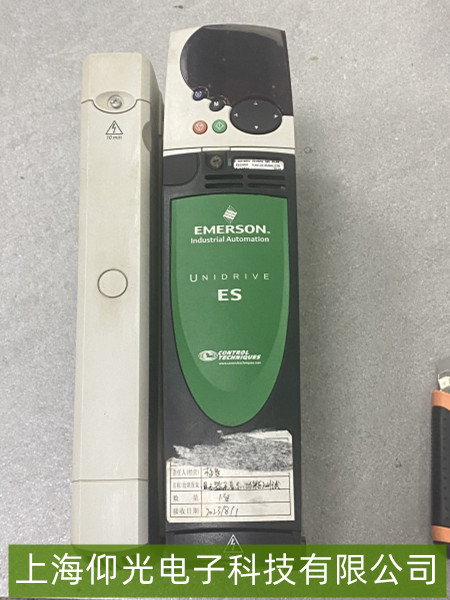

艾默生變頻器無輸出故障的排查及維修方法
一、故障現象與核心原因
艾默生變頻器（如TD系列、SK系列）無輸出時，表現為電機不運轉、運行指示燈異常（如不亮或報錯），但變頻器可能通電且有控制面板顯示。常見原因包括：
電源與供電問題：輸入電源缺相、電壓不穩（如380VAC波動超±10%）或熔斷器熔斷；
參數設置錯誤：電機參數（額定電流/電壓/轉速）未正確配置，或運行模式（如頻率給定方式）設置不當；
硬件故障：逆變模塊（IGBT）損壞、驅動電路異常（如光耦隔離失效）、控制板故障；
保護功能觸發：過流、過壓、欠壓或溫度保護動作（如散熱器過熱導致自動停機）；
外部干擾或接線問題：電機電纜破損/短路、接地不良，或控制信號線（如啟動/停止端子）接觸不良。
二、基礎排查步驟
檢查電源與供電
用萬用表測量變頻器輸入電壓（如R/S/T三相輸入），確認是否在額定范圍（如380VAC±10%）；
檢查輸入熔斷器（保險絲）是否熔斷（目視或用萬用表測通斷），若熔斷需排查短路原因（如整流模塊故障）后再更換；
確認控制回路電源（如24VDC）是否正常（部分型號依賴輔助電源啟動）。
驗證參數與控制信號
檢查電機參數（額定功率、電流、電壓、極數）是否與實際電機匹配（需在變頻器參數菜單中設置）；
確認頻率給定方式（如面板給定、外部端子給定或通訊給定）是否正確，啟動信號（如STF/STR端子）是否有效；
短接多功能端子（如“正轉啟動”端子）測試，排除控制信號線（如PLC或按鈕接線）接觸不良問題。
觀察保護動作與指示燈
查看變頻器面板顯示的故障代碼（如“E001”過流、“E002”過壓），對照說明書定位具體保護類型；
檢查散熱風扇是否運轉（散熱不良可能觸發過熱保護），觸摸散熱器溫度是否過高（正常＜70℃）。
三、深入診斷與維修
硬件檢測
逆變模塊（IGBT）：用萬用表二極管檔測量IGBT橋臂通斷（正常應有單向?qū)ㄌ匦裕�，若短路或開路需更換；
驅動電路：檢查驅動光耦（如PC923）是否損壞（用萬用表測輸入/輸出端電阻），驅動電壓是否正常（通常為±15V左右）；
控制板：若面板無顯示或按鍵失靈，可能是控制板故障，需專業檢測（如電源芯片、CPU芯片工作狀態）。
保護功能復位
若因過流/過壓觸發保護，需排查負載是否卡死（如電機堵轉）、電源是否波動，排除故障后按“RESET”鍵復位或斷電重啟；
長期過熱保護需清理散熱器灰塵，檢查風扇是否損壞（更換同規格風扇）。
接線與外部設備
檢查電機電纜是否破損（用絕緣電阻表測絕緣電阻＞1MΩ）、接地是否可靠（避免漏電流干擾）；
確認外部控制設備（如PLC、電位器）輸出信號是否正常（如0-10V電壓信號是否穩定）。
