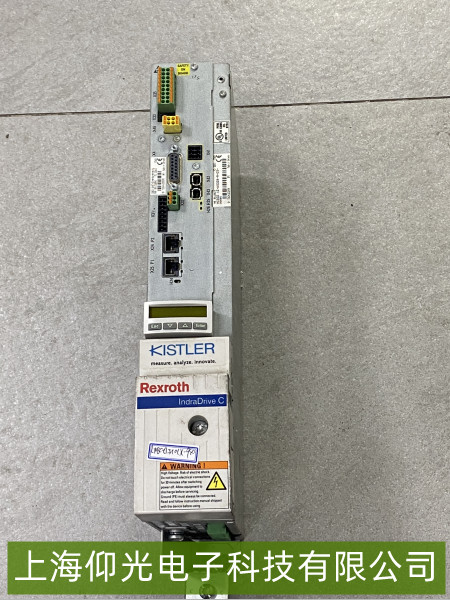

力士樂伺服驅動器“報F0101電源故障”維修指南
以下是力士樂伺服驅動器報“F0101電源故障”的維修指南，結合該故障代碼的常見成因及維修邏輯，提供系統性排查步驟：
一、理解故障代碼含義
力士樂伺服驅動器的“F0101”通常指向電源相關異常，具體可能包括：
輸入電源問題（如三相電缺相、電壓不穩、相序錯誤）；
驅動器內部電源模塊故障（如整流電路、濾波電容、開關電源損壞）；
外圍供電線路異常（如接線端子松動、線纜破損短路）；
參數配置錯誤（如電源電壓等級設置與實際輸入不匹配）。
需優先明確驅動器型號（如S120、V60等系列），不同系列的F0101細分定義可能略有差異，但核心均圍繞電源鏈路異常。
二、關鍵排查步驟
1. 檢查輸入電源基礎狀態
電壓與相序：用萬用表測量驅動器輸入端的三相電源電壓（標準三相380V±10%或單相220V±10%，具體參考手冊），確認各相電壓是否平衡（偏差＞10%可能觸發保護）。若為三相電源，需檢查相序是否正確（部分驅動器對相序敏感，反相可能導致整流模塊異常）。
缺相檢測：觀察電源進線端是否有斷路器跳閘、熔斷器熔斷（如輸入側空開或保險是否完好），用鉗形表測量三相電流是否均正常（缺相時電流會明顯偏小或?yàn)榱悖?/span>
2. 檢查驅動器外圍供電線路
接線可靠性：查看驅動器電源輸入端子（L1/L2/L3或L/N）的接線是否松動、氧化或虛接（松動會導致接觸電阻增大，引發局部過熱或電壓跌落）。重新緊固端子（扭矩按手冊要求），清理氧化層。
線纜完整性：檢查輸入電源線是否有外皮破損、內部銅絲斷裂（短路或漏電風險），尤其是靠近端子排或經常彎折的部位。
3. 檢測驅動器內部電源模塊
直觀檢查：打開驅動器防護蓋（斷電并放電后操作！），觀察內部整流模塊（通常為散熱片上的大功率器件）、濾波電容（圓柱形，表面是否有鼓包、漏液）是否有明顯燒蝕痕跡（如焦黑、裂紋）。若發現元件損壞（如電容鼓包、整流橋短路），需更換同規格部件。
直流母線電壓（進階）：若驅動器具備直流母線電壓檢測端口（或通過調試軟件讀取），上電后測量母線電壓（正常空載時約為輸入電壓的1.35倍，如380V輸入對應約510V DC）。若母線電壓為0或遠低于正常值，說明整流/濾波環節故障。
4. 驗證參數配置
檢查驅動器參數中“電源電壓等級”設置（如P0210或類似參數），確認其與實際輸入電壓一致（例如設置為380V但實際輸入220V，或反之）。錯誤的參數會導致驅動器誤判電源異常。
三、維修后驗證
完成上述排查并修復問題后，按以下步驟測試：
先空載上電，觀察驅動器是否仍報F0101；
逐步連接負載（如電機），監測運行狀態是否穩定；
若故障復現，需重新檢查電源鏈路（重點排查接觸不良或隱性短路點）。
