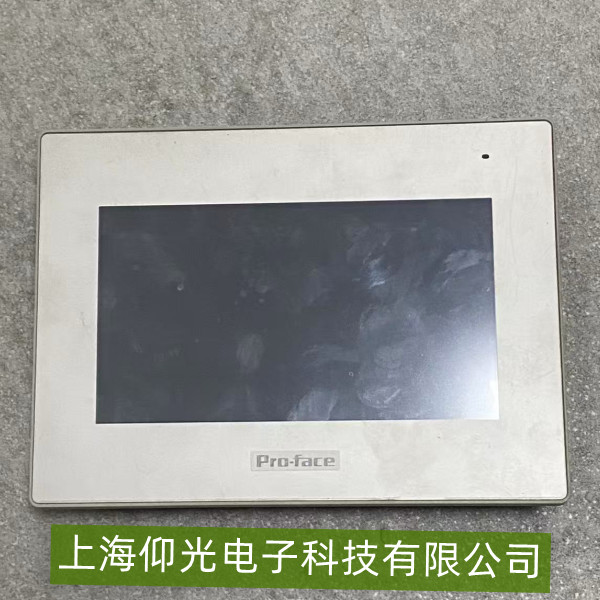

普洛菲斯觸摸屏通訊中斷連不上PLC故障維修
普洛菲斯觸摸屏與PLC通訊中斷是工業自動化中常見問題，可能由硬件、軟件或配置錯誤導致。以下是系統化的故障排查與維修步驟：
一、基礎檢查
物理連接驗證
檢查觸摸屏與PLC之間的通訊線纜（如RS485、以太網、PROFINET等）是否松動、破損或接觸不良。重新插拔接口，確保連接穩固。若使用端子排，需確認接線順序與PLC手冊一致（如A/B線極性）。
電源與設備狀態
確認觸摸屏和PLC供電正常，無過載或電壓不穩現象。觀察設備指示燈：若PLC通訊端口指示燈不亮，可能是端口故障；觸摸屏若黑屏或花屏，需優先排除屏幕硬件問題。
二、通訊參數匹配
協議與端口配置
核對觸摸屏與PLC的通訊協議（如Modbus RTU/TCP、EtherNet/IP、PROFIBUS等）是否一致。檢查波特率、數據位、停止位、校驗方式等參數（常見錯誤：波特率誤設為9600而非19200）。
示例：若PLC使用Modbus TCP，需確保觸摸屏IP地址與PLC在同一子網，且端口號（默認502）未被占用。
設備地址設置
確認PLC的通訊地址（如Modbus從站地址、以太網IP）與觸摸屏中配置的地址完全匹配。地址沖突會導致通訊失敗。
三、軟件與驅動問題
驅動與固件更新
升級觸摸屏工程軟件（如Pro-face GP-Pro EX）至最新版本，確保兼容PLC型號。同時檢查觸摸屏和PLC的固件是否為最新，舊版本可能存在已知通訊BUG。
工程配置檢查
在觸摸屏編程軟件中重新下載通訊配置，確認通訊端口選擇正確（如COM1對應RS485，ETH0對應以太網）。若使用虛擬串口或網絡網關，需驗證中間設備運行狀態。
四、進階排查
干擾與接地
工業環境中電磁干擾可能導致通訊中斷。檢查通訊線是否與動力線捆綁，建議使用屏蔽雙絞線并可靠接地。長距離傳輸時，需增加終端電阻（如RS485總線末端120Ω電阻）。
網絡診斷工具
對于以太網通訊，使用Ping命令測試觸摸屏與PLC的IP連通性。若丟包率高，需排查交換機配置或網絡拓撲問題。
