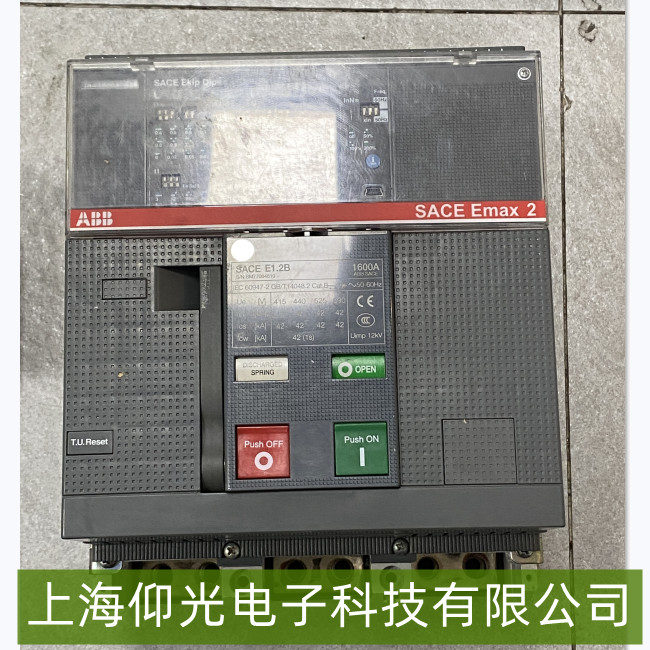

ABB斷路器合閘失敗故障維修指南
一、故障快速定位：
合閘失敗通常表現為操作手柄按下后斷路器無動作（保持在分閘位）、合閘指示燈不亮，或伴有“咔嗒”異響但未能閉合。需優先區分是電氣故障（如控制回路問題）還是機械故障（如機構卡滯）。
二、常見故障原因及維修要點
1. 電氣控制回路問題
控制電源異常：檢查合閘回路電源（如直流220V/交流220V）是否正常，用萬用表測量控制熔斷器兩端電壓（需與斷路器額定控制電壓一致）。若熔斷器熔斷（常見為RT14系列），需更換同規格熔芯（注意分?jǐn)嗄芰ζヅ洌?/span>
合閘線圈故障：測量合閘線圈電阻值（參考說明書標稱值，如XXΩ±5%），若阻值為無窮大（斷路）或接近0Ω（短路），需更換線圈。同時檢查線圈引線是否松動、端子氧化（用砂紙打磨接觸面）。
2. 機械機構問題
操作機構卡滯：手動嘗試合閘（若有手動合閘孔），若感覺阻力過大或無法推動，可能是機構連桿變形、彈簧未儲能（電磁機構需檢查儲能狀態）或傳動軸生銹。可涂抹少量潤滑油（如鋰基脂）潤滑轉軸，調整變形連桿。
分閘保持機構未復位：部分?jǐn)嗦菲鞣珠l后需手動復位（如脫扣按鈕未彈起），檢查分閘脫扣裝置是否處于正常位置，必要時按壓復位按鈕。
3. 其他原因
欠壓脫扣器/分勵脫扣器誤動作：檢查脫扣器電壓是否正常（如欠壓脫扣器需≥70%額定電壓才能保持合閘），若脫扣器損壞需更換。
