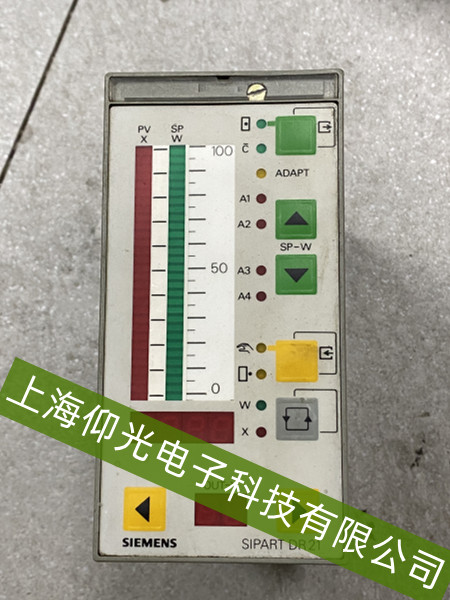

西門子 SIPART DR21 閥門定位器面板 “刻度條無顯示”故障維修
西門子SIPART PS2（注：常見型號為PS2，DR21為早期或特定型號，若確為DR21則邏輯類似）閥門定位器面板刻度條無顯示故障，通常與供電、電路或顯示模塊異常有關。以下是系統化的維修步驟分析：
一、基礎檢查
電源確認
檢查定位器供電電壓是否符合要求（通常為24V DC±10%或指定范圍）。使用萬用表測量輸入電壓，若電壓異常，排查電源模塊或線路接觸不良問題。
接線與端子
檢查電源線及信號線端子是否松動、氧化或斷開。重新插拔接線，確保連接可靠，尤其是接地端需穩定。
二、硬件故障排查
顯示模塊與背光
刻度條無顯示可能源于液晶屏損壞、背光燈故障或驅動電路異常。觀察屏幕是否有微弱漏光：若完全黑屏但按鍵有反應，可能為背光失效；若按鍵無響應，則可能主控電路或顯示屏損壞。
內部電路檢測
若具備條件，拆開定位器外殼（需斷電），檢查電路板是否有燒蝕痕跡、電容鼓包或元件脫落。重點排查電源管理芯片、顯示驅動IC及周邊電阻/電容。
三、軟件與參數重置
恢復出廠設置
嘗試通過按鍵組合重置定位器（參考手冊，如長按“+”和“-”鍵），清除可能的錯誤配置。若顯示短暫恢復后再次消失，需進一步檢測硬件。
自檢模式驗證
部分型號支持自檢功能（如按特定鍵進入診斷模式），觀察是否觸發其他報警代碼。若自檢無輸出，硬件故障概率較高。
四、維修與替代方案
模塊替換測試
若備件可用，單獨更換顯示模塊或主板，快速定位故障點。優先更換易損件（如背光板或液晶屏）。
