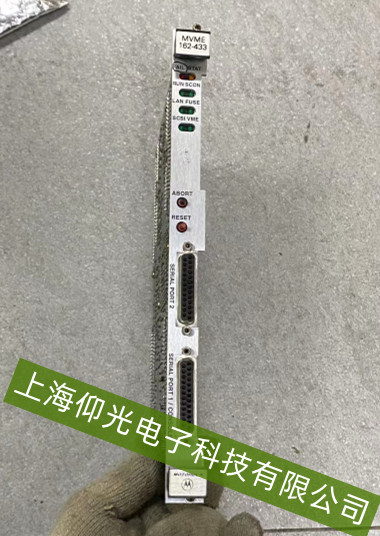

摩托羅拉主板串口通訊中斷故障維修方法
一、故障本質：串口通訊中斷的核心原因
摩托羅拉主板串口（如RS232/RS485）通訊中斷，通常由硬件連接異常、驅動/配置錯誤、主板接口損壞或外部干擾導致。表現為設備間數據傳輸突然停止（如PLC、HMI無法接收主板數據）、通訊指示燈異常（如TX/RX燈熄滅或常亮）或系統報通訊超時錯誤。
二、快速排查與維修步驟
1. 基礎檢查：先看“物理連接”
串口線纜與接口：檢查主板串口（如COM1/COM2）與外部設備（如PLC、終端）的連接線（如DB9公母頭線）是否松動、脫落或彎折，重新插拔確保接觸良好；若線纜為非屏蔽或老化（外皮破損、芯線氧化），需更換為屏蔽雙絞線（如RS485推薦使用帶屏蔽層的工業級線纜）。
接口狀態：觀察主板串口接口的金屬觸點是否有氧化、污垢或物理損傷（如針腳彎曲/斷裂），用酒精棉簽清潔氧化部位（避免硬物刮擦），若針腳損壞需維修或更換接口模塊。
2. 通訊參數匹配：最易忽略的“軟件設置”
協議與波特率：確認主板串口的通訊協議（如RS232/RS485）、波特率（如9600/19200/115200）、數據位（通常8位）、停止位（1或2位）、校驗方式（無/奇/偶）與外部設備完全一致。參數錯誤會導致通訊握手失敗，表現為數據亂碼或中斷�？赏ㄟ^主板BIOS設置或配套軟件（如摩托羅拉診斷工具）查看當前配置。
終端電阻（RS485）：若為RS485通訊，需在總線兩端連接120Ω終端電阻（匹配阻抗），避免信號反射導致通訊不穩定。
3. 驅動與主板功能檢測
驅動程序：檢查主板串口驅動是否正常（尤其Windows/Linux系統下），若驅動異常（如未安裝或版本過舊），通過摩托羅拉官網下載對應型號的串口驅動并重新安裝。
主板接口硬件：若更換線纜、匹配參數后仍中斷，可能是主板串口芯片（如UART控制器）或電路損壞。用萬用表檢測串口TX/RX引腳電壓（RS232空閑時TX≈+12V/RX≈-12V，RS485差分電壓通常2~6V），若電壓異常或無波動，可能是主板接口硬件故障，需返廠維修或更換串口模塊。
4. 外部干擾排查
串口通訊易受電磁干擾（如附近有變頻器、電機等高頻設備）。將串口線與動力線分開敷設（間距＞30cm），或為信號線加裝屏蔽層（屏蔽層單端接地至主板地排）；若干擾無法規避，改用光纖轉換器隔離通訊。
三、預防與維護建議
定期檢查串口線纜與接口（每月一次），避免油污、粉塵積累；
工業環境中為串口接口加裝防濺罩，減少潮濕/腐蝕影響；
修改通訊參數后務必保存配置并重啟設備，確保參數生效。
