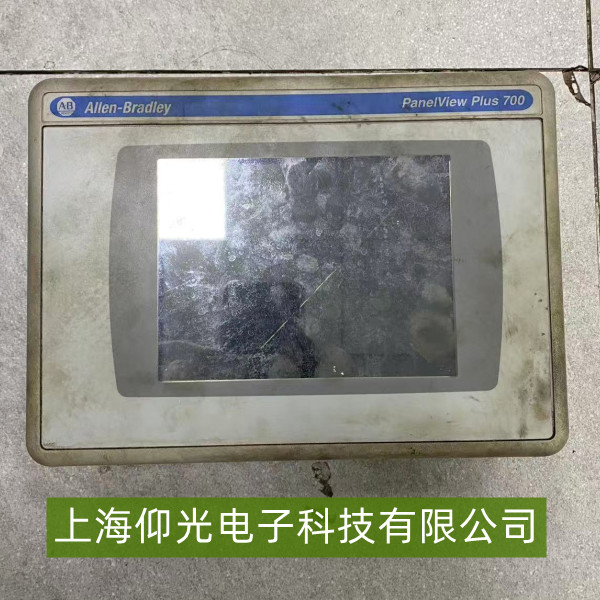

AB觸摸屏PanelView Plus 700常見故障及維修方法
AB PanelView Plus 700觸摸屏是工業自動化中常用的HMI設備，常見故障及維修方法如下：
一、黑屏/白屏無顯示
可能原因：電源供應異常（如電源模塊故障、供電電壓不穩）、背光燈損壞、屏幕排線松動或主板顯示電路故障。
維修方法：首先檢查電源輸入（通常為24V DC），用萬用表測量電源模塊輸出電壓是否正常（需符合設備標定值）；若電源正常，打開屏幕防護蓋（需斷電），檢查屏幕排線與主板的連接是否松動，重新插拔排線；若排線正常但依然無顯示，可能是背光燈或主板顯示電路問題，需更換背光燈組件或維修主板顯示模塊（建議由專業人員操作）。
二、觸摸功能失靈（無響應/漂移）
可能原因：觸摸屏表面臟污或劃傷、觸摸校準數據丟失、觸摸電路故障（如觸控芯片損壞）。
維修方法：清潔屏幕表面（使用軟布擦拭，避免刮傷）；進入系統設置界面，嘗試重新校準觸摸（通常在“設置”-“觸摸校準”中操作）；若校準后仍無效，可能是觸摸電路問題，需檢查觸摸接口排線是否松動，或主板觸控芯片是否損壞（需更換芯片或維修主板）。
三、通信故障（與PLC/上位機連接異常）
可能原因：通信線纜損壞（如網線、RS485線）、通信參數設置錯誤（如IP地址、波特率不匹配）、通信端口故障。
維修方法：檢查通信線纜連接是否牢固（如以太網口、串口），更換線纜測試；核對示教器與PLC/上位機的通信參數（如AB ControlLogix系列需確保IP地址在同一網段，串口需匹配波特率、數據位等）；若參數正確但通信失敗，可能是通信端口硬件故障，需檢測端口電路或更換通信模塊。
四、系統死機/運行卡頓
可能原因：系統軟件崩潰、存儲卡（CF卡/SD卡）故障、內存不足或散熱不良。
維修方法：嘗試長按電源鍵強制重啟；若頻繁死機，進入系統恢復模式（參考手冊）重裝固件（需提前備份工程文件）；檢查存儲卡是否接觸不良或損壞（可更換存儲卡測試）；清理設備通風口，確保散熱風扇正常運轉（避免高溫導致死機）。
五、按鍵無響應
可能原因：物理按鍵損壞（如觸點氧化、彈性失效）、按鍵電路故障。
維修方法：檢查按鍵表面是否有異物或損壞，用酒精清潔觸點；若清潔后無效，可能是按鍵電路板故障，需檢測電路或更換按鍵模塊。
