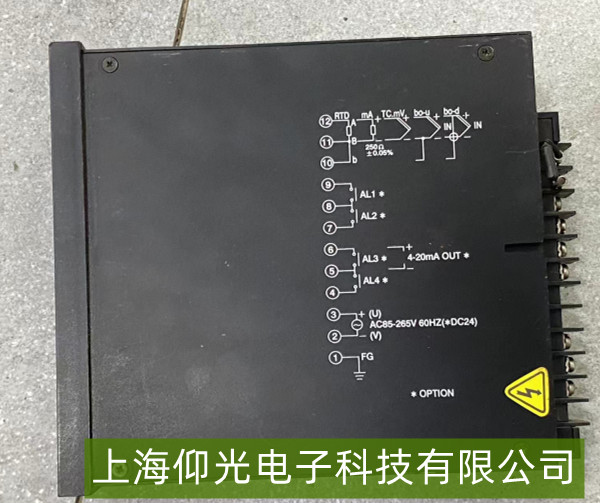

KONICS液位顯示器數據跳變故障維修指南
KONICS液位顯示器（常見于工業罐體、水箱等液位監測場景）出現“數據跳變”時，典型表現為：顯示屏上的液位數值持續無規律波動（如短時間內從50%驟升至80%又驟降至30%），或固定間隔跳動（如每分鐘±5%），但實際液位未發生明顯變化；可能伴隨傳感器信號指示燈閃爍、報警提示（如“信號異�！保�
二、核心故障原因分析
傳感器信號干擾：
液位傳感器（如投入式壓力傳感器、超聲波傳感器）的信號線（通常為4-20mA/0-10V模擬量或數字通信線）與強電線路（如電機動力線、變頻器輸出線）平行敷設，或未做屏蔽接地，導致電磁干擾（EMI）耦合進信號回路，使顯示器接收到的模擬量/數字量出現瞬時畸變。
傳感器安裝位置靠近振動源（如泵、閥門），機械振動導致傳感器探頭與介質接觸不穩定（如投入式傳感器的膜片抖動），輸出信號微小波動被放大。
信號傳輸線路問題：
傳感器至顯示器的連接線破損、接頭氧化（如端子生銹）、虛接，導致信號傳輸阻抗不穩定，引發數據跳變；多芯電纜中相鄰線芯短路（如模擬量線與地線短接），也會干擾信號完整性。
顯示器內部電路故障：
顯示器的模擬量輸入模塊（如24V供電的4-20mA采集電路）或A/D轉換芯片性能下降，對微弱信號噪聲過度敏感，將正常波動放大為跳變；或數字通信模塊（如RS485）的通信協議解析錯誤（如波特率不匹配、接地不良），誤讀傳感器數據。
傳感器本身故障：
傳感器膜片老化（如投入式傳感器的不銹鋼膜片腐蝕穿孔）、敏感元件漂移（如壓阻式傳感器的電阻值不穩定），導致輸出信號本身存在隨機波動；或傳感器供電電壓不穩定（如24V電源紋波過大），影響輸出精度。
三、維修操作步驟
基礎排查：
觀察干擾源：檢查傳感器與顯示器之間的線路周邊是否有大功率設備（如變頻器、電焊機），若有，嘗試臨時斷開這些設備，觀察液位數據是否穩定——若穩定，則確認為電磁干擾問題。
檢查連接線路：拆開線路接頭，用砂紙打磨氧化的端子（如銅端子變綠），重新壓接并確保牢固；用萬用表測量信號線通斷（模擬量線阻抗應符合傳感器規格，如4-20mA回路電阻約250Ω對應1-5V），檢查是否存在短路或斷路。
抗干擾處理：
屏蔽與接地：若確認干擾來自外部，將傳感器信號線更換為帶屏蔽層的雙絞線（如RVVP電纜），屏蔽層單端接地（接顯示器側或傳感器側的接地排，避免兩端接地形成地環路）；調整線路走向，使其與強電線路垂直交叉，避免平行敷設。
隔離措施：在傳感器與顯示器之間加裝信號隔離器（如4-20mA隔離模塊），阻斷干擾信號的直接耦合；若為數字通信（如RS485），檢查終端電阻（通常120Ω）是否正確接入總線兩端。
硬件檢測與更換：
傳感器測試：用標準液位模擬器（如4-20mA信號發生器）替代原傳感器，向顯示器輸入穩定信號（如固定12mA對應50%液位），若此時顯示器數據穩定，則故障點為傳感器本身（需更換）；若仍跳變，則問題在顯示器或傳輸線路。
顯示器維修：若懷疑顯示器內部電路故障，需用示波器檢測模擬量輸入端的信號波形（正常應為平滑曲線，跳變時會出現尖峰脈沖），定位A/D轉換模塊或電源濾波電路問題；若超出維修能力，建議聯系KONICS官方售后更換主板或傳感器模塊。
