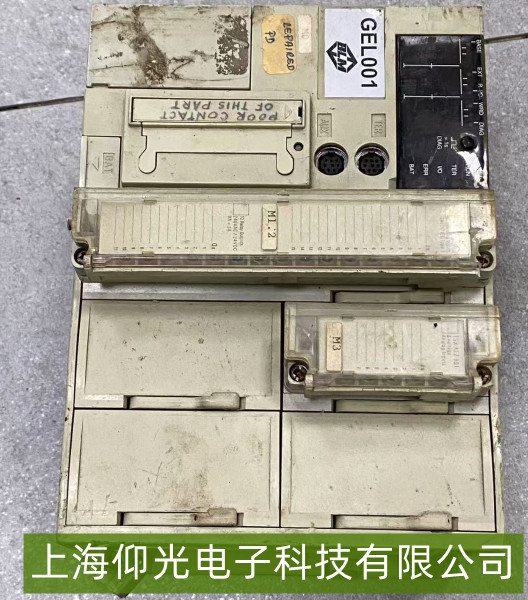

施耐德PLC模塊輸入輸出點故障維修要點
電氣連接問題：接線松動、端子氧化或接觸不良是常見原因，可能導致輸入信號不穩定或輸出無響應。
模塊硬件故障：如輸入/輸出點電路損壞、光耦失效（輸入模塊）或繼電器/晶體管損壞（輸出模塊）。
外部設備干擾：強電線路靠近PLC信號線，或接地不良導致電磁干擾，影響信號傳輸。
程序或配置錯誤：PLC程序中I/O地址分配錯誤，或模塊參數設置（如濾波時間、輸出類型）不匹配。
二、維修步驟與方法
初步檢查
斷電檢查：確認模塊安裝牢固，接線端子無松動、燒蝕或氧化，重新緊固接線。
電源檢測：用萬用表測量模塊供電電壓（通常24V DC），確保在額定范圍內。
輸入模塊故障排查
信號測試：用萬用表或信號模擬器檢查輸入點是否有正常電壓（如接近開關的24V信號）。若輸入指示燈不亮但外部信號正常，可能光耦損壞，需更換模塊。
濾波調整：若輸入信號偶發誤觸發，可調整模塊的輸入濾波時間（通過編程軟件）。
輸出模塊故障排查
輸出狀態驗證：強制輸出點為ON，用萬用表測量對應端子是否有電壓（繼電器輸出檢查觸點通斷，晶體管/晶閘管輸出測導通性）。
負載檢查：確認輸出負載（如電磁閥、電機）未短路或過載，必要時斷開負載單獨測試模塊。
高級診斷
替換法：用同型號正常模塊替換疑似故障模塊，快速定位問題。
程序監控：通過PLC編程軟件監控I/O狀態，確認程序邏輯是否影響信號響應。
三、維修后驗證
恢復接線后逐步上電，測試輸入信號響應和輸出控制功能，確保無異常。
長期運行觀察，避免因接觸不良或干擾導致故障復發。
