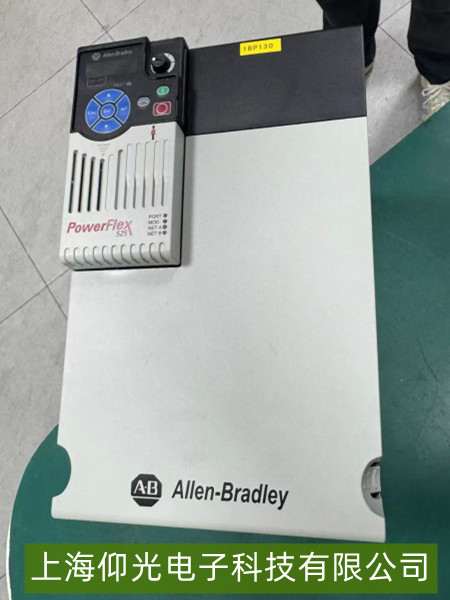

AB變頻器“欠壓故障”來襲，快速排查與修復策略
AB變頻器出現“欠壓故障”（常見代碼如“UV”或“Low Voltage”）時，通常表現為設備無法啟動、運行中突然停機或報警提示電壓不足。該故障直接影響生產線的連續性，需快速定位原因并修復。以下是系統性排查與解決策略：
一、故障原理與典型表現
變頻器的“欠壓故障”指直流母線電壓（通常為380V/660V等級對應的直流約530V-700V）低于其設定的最低工作閾值（一般為額定直流電壓的70%-80%，如380V變頻器直流母線欠壓閾值約350V-400V）。故障觸發后，變頻器會立即封鎖輸出，保護內部電路，同時報欠壓代碼。
二、核心排查方向與步驟
1. 輸入電源問題
電壓波動或跌落：檢查變頻器輸入側的三相電源（如380V AC）是否穩定。用萬用表測量輸入電壓，正常范圍應為380V±10%（342V-418V）。若電網電壓因負載突變（如大型電機啟動）、供電線路過載或變壓器容量不足導致瞬間跌落（如低于320V），變頻器直流母線電壓會隨之降低，觸發欠壓。
缺相運行：輸入電源缺一相（如A相斷路）會導致整流后的直流電壓大幅下降（正常三相全波整流電壓約為530V，缺相后可能降至300V左右）。觀察輸入側熔斷器或斷路器是否有一相熔斷，或用鉗形表檢測三相電流是否平衡（缺相時一相電流接近0A）。
解決方法：聯系供電部門檢查電網穩定性；加裝穩壓器或UPS（不間斷電源）緩沖電壓波動；修復輸入線路缺相問題（更換熔斷器、緊固接線端子）。
整流模塊損壞：變頻器的輸入整流橋（將交流電轉換為直流電）若因長期過熱、過壓或器件老化（如二極管擊穿、開路），會導致整流效率下降，直流母線電壓無法達到額定值。
充電電阻或接觸器異常：部分變頻器上電時通過充電電阻限制沖擊電流，隨后由接觸器短接電阻。若充電電阻燒毀（阻值變大）或接觸器未閉合（觸點粘連/線圈故障），直流母線無法正常充電，初始電壓偏低。
解決方法：用萬用表檢測整流橋各橋臂的正反向電阻（正常應有單向?qū)ㄌ匦裕糇柚诞惓t需更換）；檢查充電電阻是否燒黑（阻值變大）或接觸器觸點是否氧化（用砂紙打磨或更換）。
電容容量衰減或漏液：直流母線上的大容量電解電容（用于平滑電壓波動）長期使用后，可能因高溫、過壓導致容量下降（如從470μF降至200μF）或外殼鼓包、漏液。這會使母線電壓在負載變化時無法維持穩定，尤其在加速/減速階段易觸發欠壓。
解決方法：目檢電容外觀（是否有鼓包、漏液痕跡）；用電容表測量實際容量（對比標稱值，偏差＞20%需更換）；更換時需選用同規格耐壓（如DC 800V）和容量的電容，并確保安裝極性正確。
4. 負載異�；騾�(shù)設置錯誤
負載突增導致電流過大：若變頻器驅動的電機突然過載（如機械卡死），電流急劇上升，變頻器內部會限制輸出，同時直流母線電壓因能量回饋不足而下降（尤其是再生制動未配置時）。
欠壓保護閾值設置過低：部分變頻器允許用戶自定義欠壓保護值，若誤調閾值過低（如從400V設為300V），輕微電壓波動就會觸發故障。
解決方法：檢查電機負載是否正常（如機械傳動部分是否卡阻）；通過變頻器參數菜單確認欠壓保護閾值（如AB的“Under Voltage Limit”參數），恢復默認值或根據實際電源情況調整（一般不建議低于額定直流電壓的70%）。
