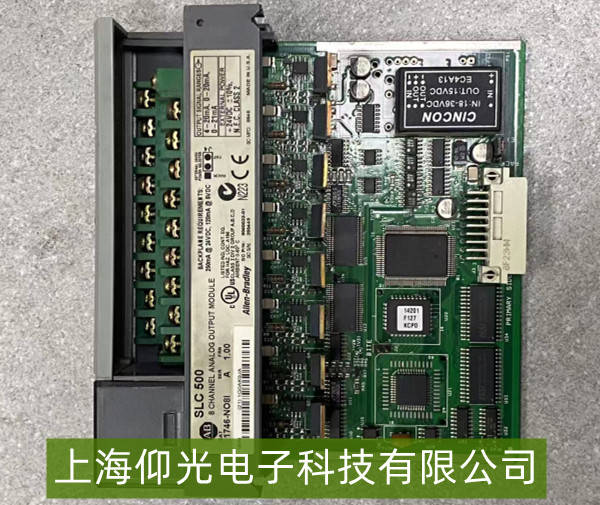

AB模擬量輸入模塊“通道無信號”故障維修技巧
AB（羅克韋爾自動化）模擬量輸入模塊出現“通道無信號”故障時，可能由硬件連接、信號源、模塊配置或內部電路問題導致。以下為系統性維修技巧：
一、基礎檢查：物理連接與信號源
接線可靠性
模擬量輸入模塊的信號線（如4-20mA/0-10V）通常通過端子排接入，需檢查端子螺絲是否松動、線纜是否破損或虛接。重點排查信號線正負極是否接反（如電流信號必須串聯，電壓信號需并聯），以及屏蔽層是否單端可靠接地（避免干擾）。
提示：使用萬用表測量信號線通斷（電流回路電阻約0-100Ω，電壓信號兩端應有額定壓差），確認信號源（如傳感器、變送器）輸出正常。
信號源有效性
直接檢測信號源輸出：若模塊接收4-20mA電流信號，可在模塊輸入端短接（模擬20mA）或斷開（模擬0mA），觀察模塊是否響應；若為電壓信號，用萬用表測量傳感器輸出端是否在標定范圍內（如0-10V）。若信號源本身無輸出（如傳感器損壞、供電異常），需優先修復信號源。
二、模塊配置與參數設置
通道配置匹配
通過AB編程軟件（如ControlLogix的RSLogix 5000）檢查模塊的通道配置：確認通道是否被禁用（如設置為“未使用”狀態），量程范圍（如4-20mA、0-10V）是否與信號源輸出匹配。若配置錯誤（如將4-20mA信號誤設為0-5V），模塊會顯示無有效信號。
注意：部分模塊需下載配置后重啟生效，需檢查工程文件中的參數是否與實際硬件一致。
三、硬件故障排查
模塊內部電路與通道隔離
若接線、信號源及配置均正常，可能是模塊內部故障：
通道損壞：通過替換法測試其他通道（將正常信號接入疑似故障通道，觀察是否仍無顯示），若其他通道正常，則原通道可能內部運放電路或ADC（模數轉換）芯片損壞。
電源問題：模擬量模塊通常有獨立供電（如+24V DC），檢查模塊電源指示燈是否亮起，若電源故障會導致所有通道無信號。
隔離故障：部分模塊具備通道間隔離或系統隔離，若隔離器件擊穿（如光耦、變壓器損壞），可能導致信號無法傳輸。
