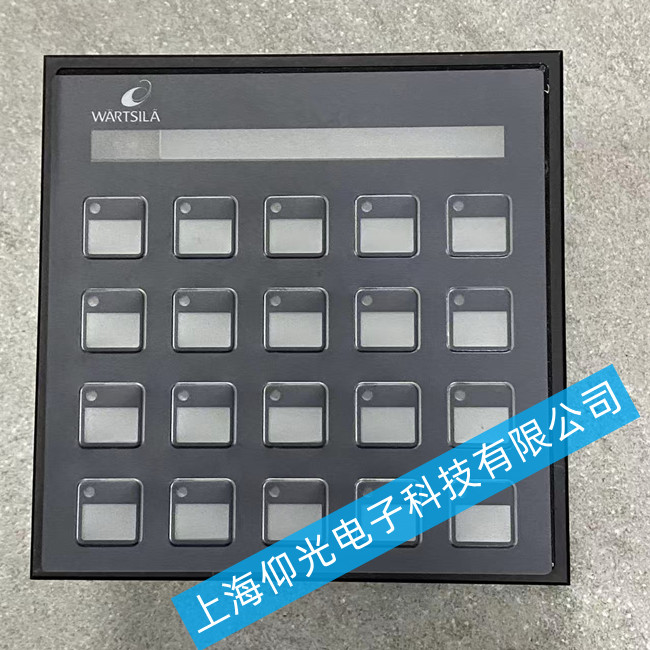

瓦錫蘭報警系統面板維修271.151.752無法啟動維修
一、故障現象描述
瓦錫蘭報警系統面板271.151.752出現無法啟動故障，表現為面板無顯示、指示燈不亮、系統無法響應操作指令。該故障直接影響船舶設備的監控和報警功能，需及時進行維修處理。
二、故障原因分析
1. 電源系統故障
電源輸入異常：供電電壓不穩定或電源線路接觸不良
保險絲熔斷：模塊內部保險絲因過流或短路燒毀
電源管理芯片故障：電源轉換電路失效導致無法正常供電
2. 通訊模塊故障
COM-10通訊模塊無法通訊：導致控制模塊無法正常工作
通訊線纜問題：RS485或以太網線纜連接不良、接口針腳氧化
通訊協議不匹配：波特率、地址設置錯誤
3. 電路板硬件故障
電容鼓包或漏液：長期高溫環境下電解電容失效
電阻燒毀：過流導致電阻損壞
芯片虛焊或燒毀：控制芯片因過熱或過壓損壞
PCB銅箔燒焦：短路導致線路燒毀
4. 環境因素
潮濕鹽霧環境：船舶環境導致電路板腐蝕
振動影響：設備振動導致接線松動或元器件虛焊
三、故障診斷流程
第一步：電源系統檢查
測量供電電壓：使用萬用表測量模塊輸入電源電壓，正常值應為24V±5%
檢查保險絲：檢查模塊內部保險絲是否熔斷，如有熔斷需更換同規格保險絲
觀察指示燈：檢查模塊電源指示燈狀態，無指示燈說明電源輸入異常
第二步：通訊系統診斷
檢查通訊線纜：檢查RS485或以太網線纜連接是否牢固，接口針腳是否氧化
替換線纜測試：使用備用通訊線纜進行替換測試
檢查通訊協議：通過上位機軟件檢查通訊協議設置（波特率、地址等）是否匹配
第三步：模塊狀態檢測
觀察指示燈序列：檢查模塊背部狀態指示燈（電源燈、通訊燈、故障燈）
上位機診斷：通過flexView等上位機軟件診斷模塊通訊鏈路
測量信號電壓：使用萬用表測量通訊信號電壓，正常應為標準電平
瓦錫蘭報警系統面板維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、
