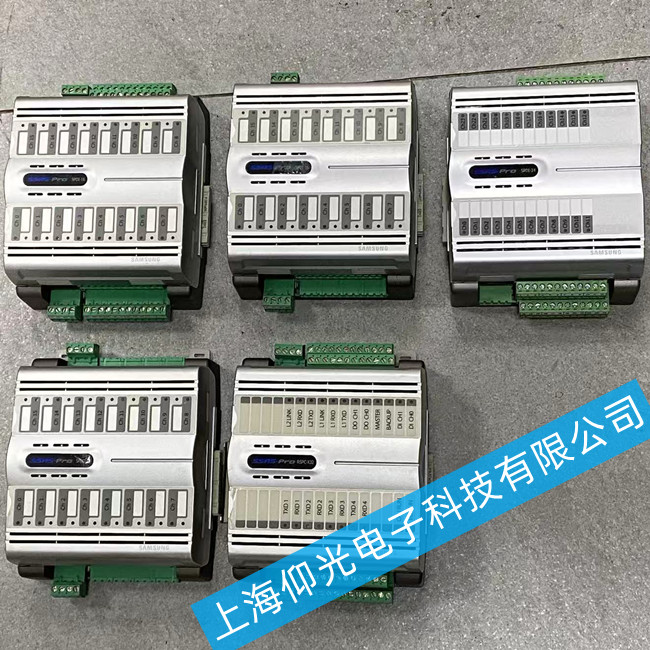

三星檢測報警模塊維修SPDI-24無輸出常見故障維修
一、 故障現象描述
核心現象：在滿足觸發條件時（如傳感器檢測到物體），SPDI-24模塊的指定輸出通道指示燈不亮，對應的輸出端（晶體管輸出）沒有正常的24VDC信號，導致后續設備（如PLC、報警器、電磁閥）無法動作。
具體表現：
輸出指示燈（OUT LED）常滅或不亮。
用萬用表測量輸出端Y（如Y0, Y1）與公共端COM之間，無電壓輸出或電壓異常。
盡管輸入指示燈（IN LED）顯示信號已正常輸入，但輸出無響應。
好的，這是一篇關于“三星檢測報警模塊SPDI-24無輸出常見故障維修”的技術文章。文章結構清晰，從現象到原因，再到解決方案，旨在為維修工程師提供實用的指導。
三星檢測報警模塊常見故障原因及維修方法
第一步：排除外部因素（占60%以上的故障）
電源問題
原因：模塊的供電電壓（通常是24VDC）未接入、電壓過低、極性接反或電源本身故障。
排查：
用萬用表測量模塊的電源輸入端（+24V和0V），確認電壓在額定范圍內（如22-26VDC）。
檢查電源線是否松動、脫落。
解決：確保電源正常、接線正確牢固。
接線問題
原因：輸出負載的接線錯誤或接觸不良。
排查：
檢查輸出線（Y線）是否正確連接到負載。
檢查公共端（COM）線是否接好。對于NPN（漏型）輸出，COM需接正極；對于PNP（源型）輸出，COM需接負極。請務必參照模塊手冊的接線圖。
檢查線纜是否有斷線、螺絲是否有松動。
解決：對照官方手冊，重新正確接線并緊固。
