日本橫河DX1000系列無紙記錄儀無法開機故障維修指南

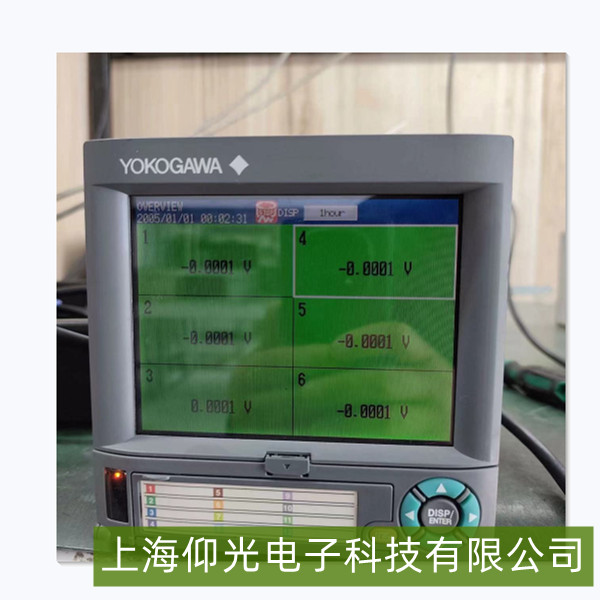

日本橫河DX1000系列無紙記錄儀是工業過程監控中常用的數據記錄設備，若出現“無法開機”故障，將直接影響生產數據的連續性與設備管理效率。以下從故障現象、可能原因到維修步驟展開詳細說明，幫助用戶快速定位并解決問題。
一、常見故障現象
DX1000系列無法開機的典型表現為：按下電源鍵后，設備無任何反應（屏幕無亮起、無背光、無啟動音），或電源指示燈微弱閃爍后熄滅；部分情況下，設備可能短暫啟動但隨即自動關機。
二、故障原因分析
結合DX1000系列的結構特點，無法開機故障通常由以下幾類問題引發：
（一）電源輸入問題
外部供電異常：設備依賴穩定的外部電源（通常為AC 100-240V或DC 24V，具體以型號為準），若輸入電壓不穩定（如電壓波動＞±10%）、電源插頭接觸不良、插座無電，或供電線路存在斷路/短路，會導致設備無法獲得啟動所需的電能。
電源適配器故障（針對DC供電型號）：若使用外接電源適配器，適配器可能因長期使用導致內部元件老化（如電容失效、變壓器繞組短路），輸出電壓偏離額定值（如標稱24V輸出實際僅15V），無法滿足記錄儀啟動需求。
（二）電源模塊故障
記錄儀內部的電源轉換模塊（負責將外部輸入轉換為主板所需的5V、12V等低壓直流電）可能出現故障。例如，電源模塊中的保險絲熔斷（常見于過壓或短路保護觸發）、開關電源芯片損壞、整流二極管或?yàn)V波電容失效，均會導致低壓直流輸出異常，主板因供電不足無法啟動。
主板故障：主板上的電源管理芯片、復位電路或關鍵電子元件（如CPU、存儲器）可能因靜電損傷、高溫老化或焊接點脫焊，導致無法正常初始化。
按鍵或開關故障：電源按鍵本身損壞（如觸點氧化、彈性失效），或按鍵與主板的連接線路斷開，會導致按下電源鍵時無法觸發開機信號。
（四）環境或操作因素
環境異常：設備長期工作在高溫（＞50℃）、高濕（＞85%RH）或灰塵多的環境中，可能導致內部元件性能下降（如電容鼓包、電路板腐蝕），或散熱不良引發過熱保護。
誤操作：用戶可能誤觸“復位”按鈕或通過軟件設置了“強制關機”指令（如通過上位機軟件發送錯誤命令），導致設備進入異常狀態。
三、維修步驟與解決方案
針對上述可能原因，可按以下步驟排查并修復：
斷電與外觀檢查：首先切斷所有外部電源（包括電源適配器和備用電池），確保操作安全；檢查設備外殼是否有明顯損壞（如燒焦痕跡、外殼開裂），電源線是否破損或彎折。
供電驗證：使用萬用表測量外部電源輸出（如AC插座電壓是否為220V±10%，DC適配器輸出是否為標稱值±5%）。若輸入電壓異常，檢查供電線路或更換適配器。
第二步：電源輸入與連接排查
電源接口檢查：確認設備電源插頭與插座接觸良好（重新插拔），若為接線端子供電，檢查端子螺絲是否松動，線纜是否脫焊。
保險絲檢測：打開設備后蓋（需斷電并遵循安全規范），找到電源模塊中的保險絲（通常標注為F1/F2），用萬用表電阻檔測量其通斷（正常應為0Ω，若無窮大則熔斷）。若保險絲熔斷，需排查短路原因（如電源模塊元件損壞）后更換同規格保險絲。
第三步：電源模塊與主板檢測
電源模塊輸出測試：使用萬用表直流檔測量電源模塊的輸出電壓（如5V、12V等，具體參考設備維修手冊）。若輸出電壓偏離正常范圍（如5V輸出僅3V），說明電源模塊故障，需更換模塊或維修內部元件（如更換損壞的開關電源芯片、濾波電容）。
主板狀態檢查：觀察主板是否有元件燒焦、電容鼓包（常見于電源管理芯片附近），檢查電源按鍵與主板的連接線是否松動（重新插拔或焊接）。若主板無明顯損壞，可嘗試短接電源管理芯片的“強制開機”引腳（需專業指導），若設備能啟動，則按鍵或開關故障；否則為主板初始化問題。
第四步：環境與軟件排查
環境改善：將設備移至溫度20-30℃、濕度＜70%的環境中，清理內部灰塵（使用壓縮空氣），確保散熱孔通暢。
復位操作：部分DX1000系列支持硬件復位（如長按電源鍵10秒或通過背面復位孔短接），可嘗試恢復默認設置；若懷疑軟件異常，可聯系橫河技術支持刷新主板固件。
第五步：專業維修
若上述步驟均無法解決問題（如主板芯片級故障），建議聯系橫河官方售后或授權維修中心，由專業人員使用專用設備（如示波器、邏輯分析儀）檢測主板信號，更換損壞元件。
四、預防建議
定期維護：每季度檢查電源線、適配器及設備通風孔，清理灰塵；避免在極端環境下長期使用。
規范操作：勿頻繁開關機，避免通過非官方軟件強制操作；長時間停用時，可斷開電源但定期通電檢查。
備用方案：關鍵應用場景建議配置冗余電源或備用記錄儀，減少因故障導致的數據中斷風險。
