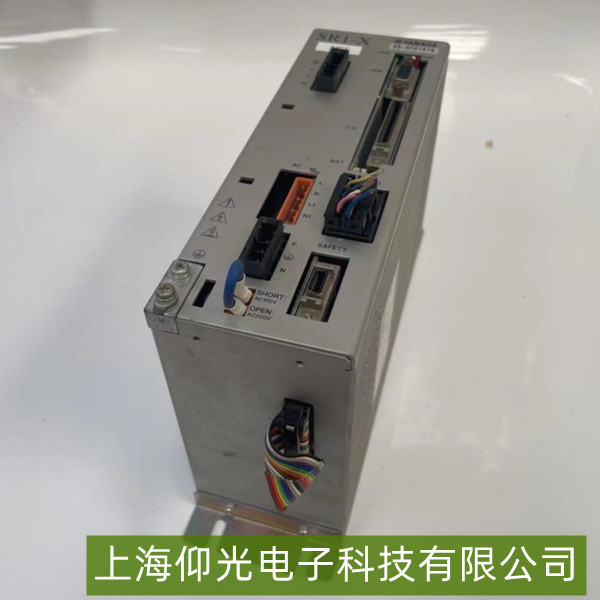

雅馬哈SR1-X系列伺服驅動器常見故障及維修指南
雅馬哈SR1-X系列伺服驅動器憑借高響應性、精準控制及緊湊設計，廣泛應用于自動化設備（如數控機床、貼片機、紡織機械等）。但在長期運行中，受環境、負載或操作等因素影響，易出現各類故障。以下針對其常見故障類型、原因及維修方法進行系統梳理。
一、常見故障類型及現象
過流/過載報警（常見代碼：OC、OL）
現象：驅動器面板顯示過流（OC）或過載（OL）報警，電機運行異常（如抖動、異響），嚴重時驅動器自動停機保護。
典型表現：多發生于電機啟動瞬間、負載突增（如機械卡死）或長時間高負荷運行后。
過壓/欠壓報警（常見代碼：OV、UV）
現象：驅動器提示過壓（OV，直流母線電壓過高）或欠壓（UV，輸入電壓不足），可能導致電機運行不穩定或直接停機。
典型表現：電網電壓波動大（如突然斷電后恢復）、制動電阻異常（過壓時）或電源輸入缺相（欠壓時）。
編碼器通信故障（常見代碼：ENC、PG）
現象：驅動器報編碼器信號異常（如“編碼器斷線”“反饋丟失”），電機定位不準、轉速波動，甚至無法啟動。
典型表現：多見于編碼器線纜松動、破損，或編碼器本身?yè)p壞（如光柵污染、芯片故障）。
電機運行異常（抖動/發熱/異響）
現象：電機運轉時出現周期性抖動、異常發熱（溫升超過60℃）或機械噪音（如軸承摩擦聲），但驅動器無明確報警代碼。
典型表現：可能由參數設置不當（如增益過高）、機械負載不平衡或驅動器內部功率模塊故障引起。
二、故障原因分析與維修方法
過流/過載故障維修
排查步驟：
檢查電機負載是否超限（如機械傳動部件卡死、摩擦阻力過大），可通過手動盤車確認負載靈活性；
檢查驅動器參數（如“過載保護閾值”“加速時間”），若參數設置過激進（如加速時間過短），需根據負載慣量重新調整；
檢測電機繞組是否短路（用萬用表測相間電阻，正常應平衡），若繞組損壞需更換電機。
維修重點：優先排除機械負載問題，再調整驅動器保護參數（如延長加速時間、降低轉矩限制值）。
過壓/欠壓故障維修
排查步驟：
測量輸入電源電壓（三相AC 380V系列需穩定在360-400V，單相AC 220V系列需穩定在200-240V），若電網波動大，需加裝穩壓器；
檢查制動電阻（僅再生負載場景需配置），若電阻阻值異常（如開路或阻值偏�。瑫�(huì)導致過壓報警，需更換匹配電阻；
檢測驅動器直流母線電壓（正常范圍參考手冊），若母線電容老化（容量下降），需更換電容模塊。
維修重點：穩定輸入電源是關鍵，再生負載場景需確保制動單元與電阻匹配。
編碼器通信故障維修
排查步驟：
檢查編碼器線纜接頭是否松動（重新插拔并擰緊）、線纜是否破損（尤其是彎曲部位），可用萬用表測信號線通斷；
清潔編碼器光柵（用無水酒精棉擦拭），避免灰塵/油污遮擋導致信號丟失；
若線纜與編碼器均正常，可能是驅動器編碼器接口電路故障，需聯系廠家更換控制板。
維修重點：優先檢查物理連接與信號線完整性，再排查編碼器硬件問題。
電機運行異常維修
排查步驟：
檢查驅動器增益參數（如速度環增益、位置環增益），若參數過高（默認值可能不適用當前負載），需逐步降低并觀察運行穩定性；
檢測電機軸承是否磨損（手動旋轉電機軸，若卡頓或有異響需更換軸承）、機械負載是否平衡（如皮帶張力是否均勻）；
若無外部問題，可能是驅動器功率模塊（如IGBT）故障，需用示波器檢測輸出波形，必要時更換模塊。
維修重點：參數優化與機械狀態檢查是首要步驟，避免盲目更換硬件。
三、日常維護建議
環境控制：驅動器需安裝在通風良好、溫度-10℃~50℃、濕度＜90%（無凝露）的環境中，避免粉塵、腐蝕性氣體聚集。
定期檢查：每季度清理驅動器散熱風扇與通風孔（用壓縮空氣吹掃），檢查接線端子是否氧化（可涂抹導電膏）。
參數備份：修改關鍵參數（如增益、保護閾值）前，通過驅動器面板或配套軟件備份數據，便于故障恢復。
通過針對性排查與規范維護，可有效解決雅馬哈SR1-X系列伺服驅動器的常見故障，保障設備長期穩定運行。若故障復雜（如控制板級損壞），建議聯系雅馬哈官方售后或授權維修中心處理。
