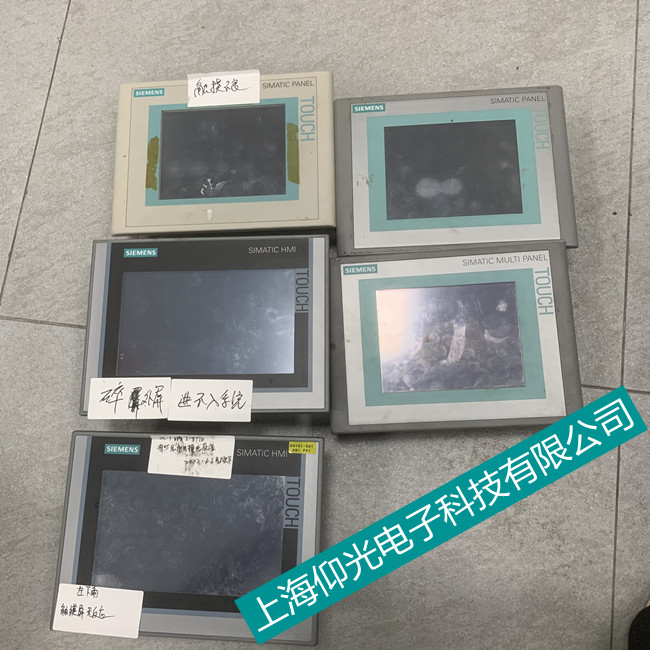

西門子觸摸屏維修6ES7 613-1CA02-0AE0無顯示維修
西門子觸摸屏維修：6ES7 613-1CA02-0AE0無顯示故障深度解析與解決方案
在工業自動化控制系統中，人機交互界面（HMI）是操作人員與設備“對話”的核心橋梁。西門子作為全球領先的自動化設備供應商，其S7系列PLC配套的觸摸屏（如6ES7 613-1CA02-0AE0）憑借穩定的性能、豐富的功能及良好的兼容性，被廣泛應用于機床、生產線、過程控制等場景。然而，長期運行中，用戶常會遇到觸摸屏“無顯示”的故障——開機后屏幕完全黑屏，無背光、無任何畫面或指示燈提示，直接影響生產進度。本文將圍繞型號6ES7 613-1CA02-0AE0的觸摸屏無顯示問題，從故障定位、維修步驟到預防措施展開詳細分析，幫助工程師快速解決此類問題。
一、故障現象與設備背景：明確問題本質
1. 設備型號解析
6ES7 613-1CA02-0AE0是西門子S7-300/400系列PLC配套的OP（操作面板）觸摸屏，屬于早期SIMATIC操作員面板系列（非新型精智系列TP/OP）。該型號通常配備電阻式觸摸功能，支持文本/圖形顯示，用于參數設置、狀態監控及簡單操作指令輸入。其核心功能依賴于內部電源模塊、顯示屏組件、主控板（CPU板）及背光驅動電路的協同工作。
2. “無顯示”故障的典型表現
用戶描述的“無顯示”可能包含以下具體現象：
完全黑屏：通電后屏幕無任何亮光（背光不亮），觸摸無反應；
無啟動畫面：設備上電后無品牌LOGO或初始化界面，直接黑屏；
指示燈異常：部分型號有電源指示燈（如綠燈），若指示燈不亮或常閃，可能伴隨無顯示問題；
間歇性黑屏：偶爾能正常顯示，但運行一段時間后突然黑屏（可能與散熱或電源波動有關）。
需注意：若屏幕有微弱亮光但無內容（如白屏/花屏），則屬于顯示驅動故障；若完全無光，則優先排查電源或背光電路。
西門子觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
